Пассажирский электровоз переменного тока ЧС4-012
<space=1em><b>Пассажирский электровоз переменного тока <nobr>ЧС4-012</nobr></b>
<space=1em><b>Нехватка электровозов</b>
<space=1em>К концу <nobr>1950-х —</nobr> началу <nobr>1960-х гг.</nobr> на железных дорогах СССР значительно увеличилась протяжённость линий, электрифицированных на переменном токе. Одновременно обострилась проблема нехватки пассажирских электровозов, ранее проявившаяся при развитии тяги постоянного тока.
<space=1em>Отечественная промышленность не имела необходимых технологий и опыта для создания таких локомотивов. Поэтому было принято решение разместить заказ на их производство в Чехословакии, <nobr>а именно —</nobr> на заводе «Шкода».
<space=1em>В СССР ощущалась нехватка пассажирских электровозов переменного тока. Их производство было заказано на чехословацком заводе «Шкода».
<space=1em>Ранее аналогичное решение уже применялось для электровозов постоянного тока — по техническим и политическим причинам заказы размещались за рубежом. Спустя несколько лет проблему с электровозами переменного тока решили тем же способом.
<space=1em><b>На испытаниях</b>
<space=1em>В начале <nobr>1960-х гг.</nobr> на заводе «Шкода» была создана новая конструкция электровоза переменного тока, получившего в СССР обозначение ЧС4. В <nobr>1963 г.</nobr> появился прототип — экспериментальный шестиосный электровоз <nobr>S699.001</nobr> заводского <nobr>типа 32E<sub>0</sub></nobr>, проходивший испытания в ЧССР.

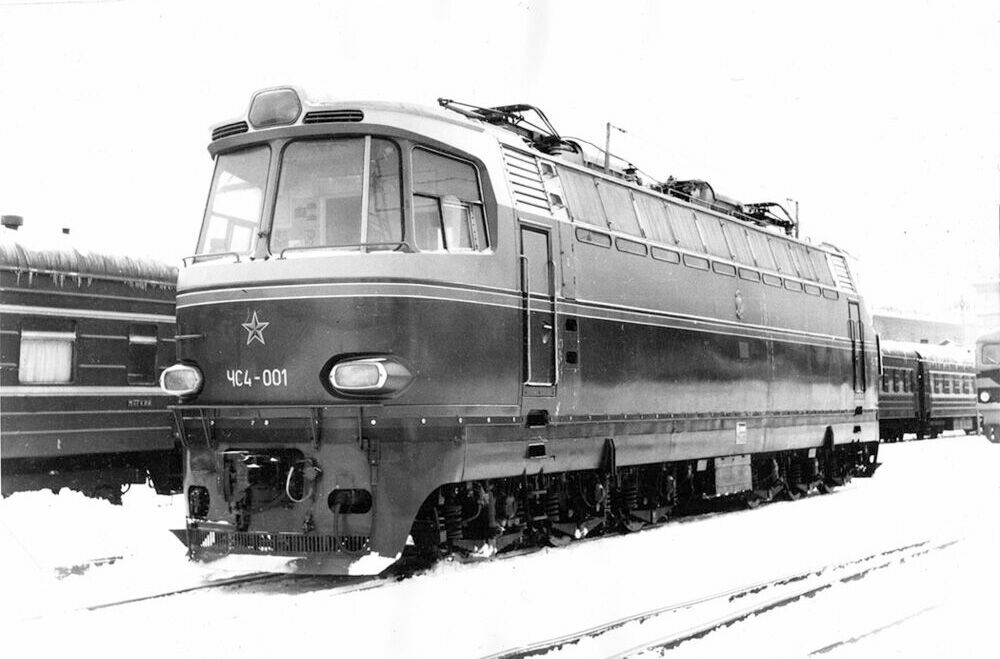

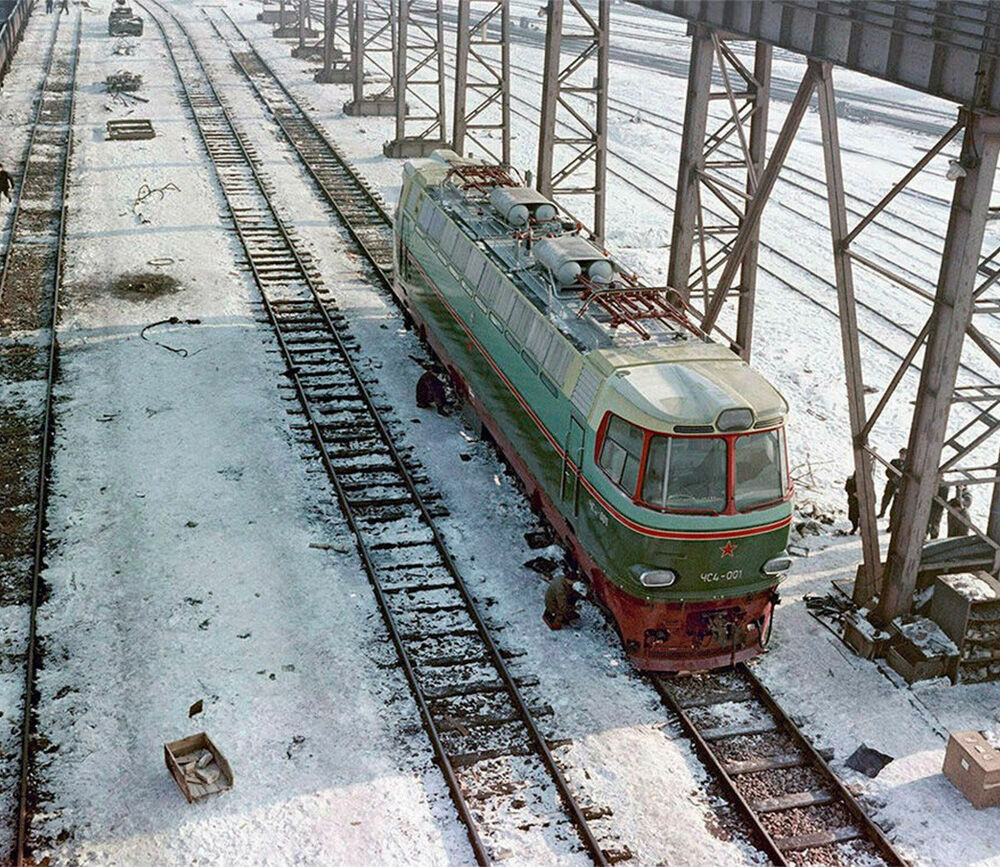

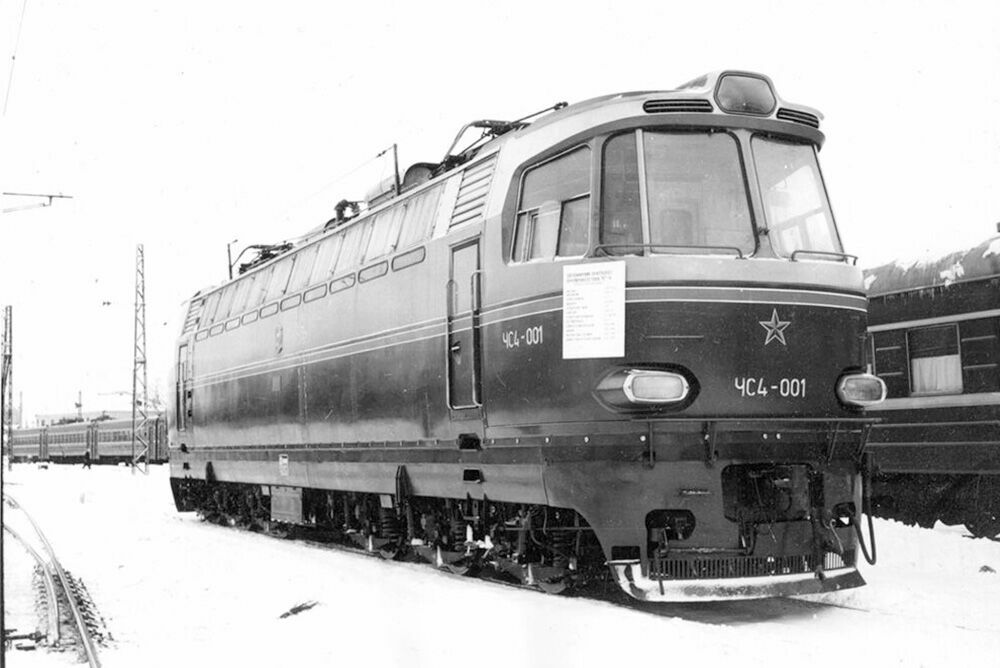

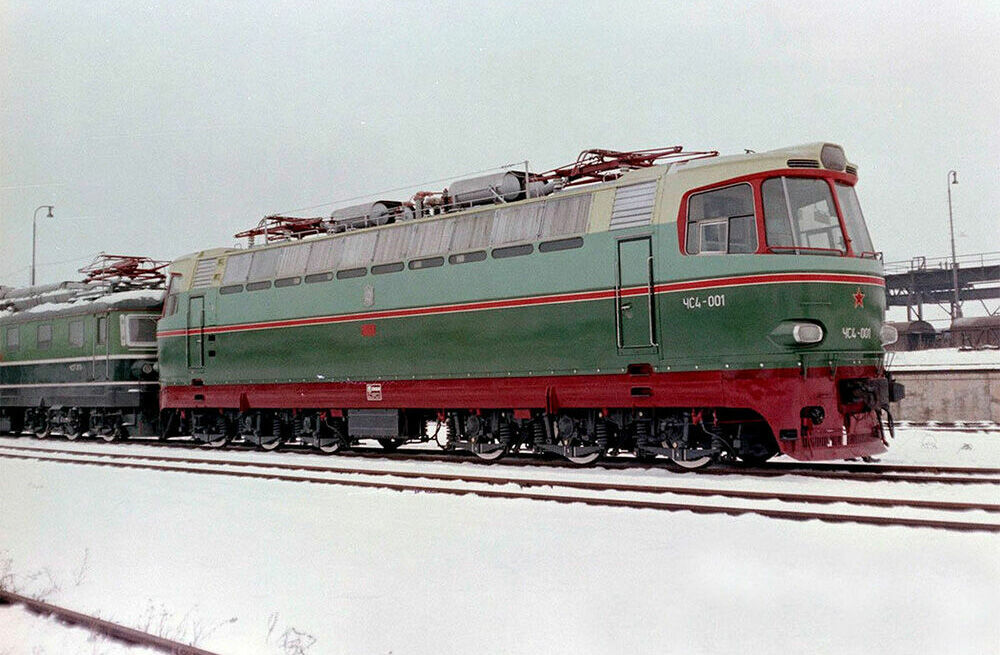

<space=1em>В <nobr>1964 г.</nobr> с учётом полученного опыта был построен электровоз <nobr>ЧС4-001</nobr> заводского <nobr>типа 52E<sub>0</sub></nobr>. В <nobr>1965–1966 гг.</nobr> он проходил испытания на Северо-Кавказской железной дороге.

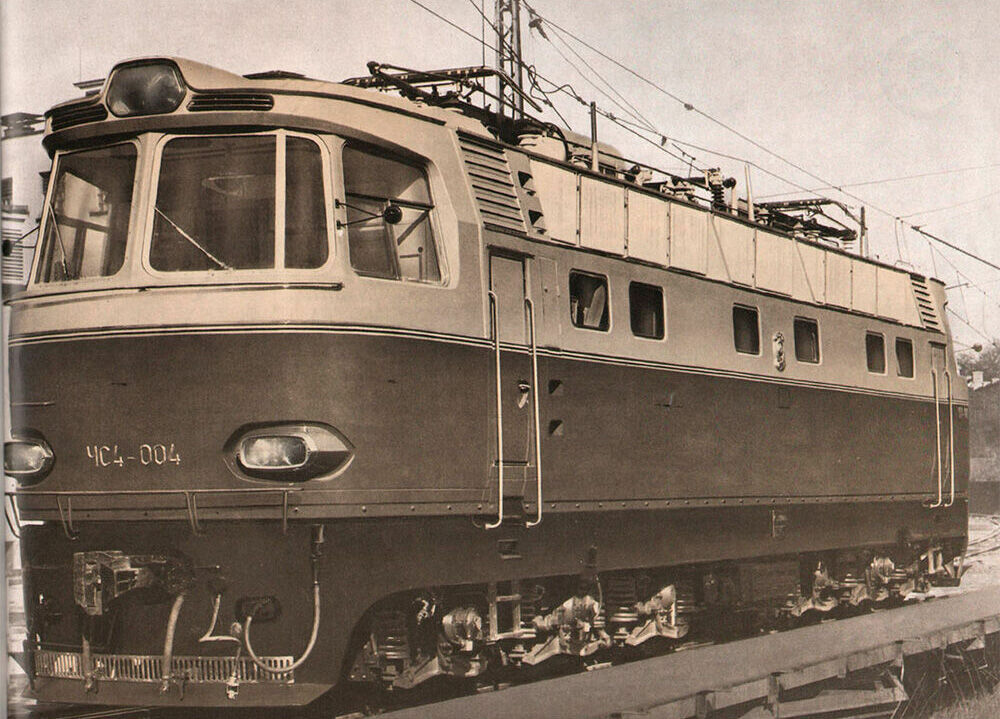

<space=1em>Серийное производство электровозов ЧС4 продолжалось до <nobr>1972 г.</nobr> Всего было изготовлено <nobr>230 локомотивов</nobr> (<nobr>№ 001–160</nobr> и <nobr>162–231</nobr>). Они относились к заводским <nobr>типам 52E<sub>1</sub></nobr> (<nobr>002–011</nobr>), 52E<sub>2</sub> (<nobr>012–061</nobr>), 52E<sub>3</sub> (<nobr>062–160</nobr>), 52E<sub>4</sub> (<nobr>162–211</nobr>) и 52E<sub>5</sub> (<nobr>212–231</nobr>), отличавшимся отдельными конструктивными особенностями.
<space=1em><b>Интересные решения</b>
<space=1em>В конструкции электровозов ЧС4 реализованы технические решения, нехарактерные для советского электровозостроения. Ряд узлов и агрегатов существенно отличался от применяемых на отечественных локомотивах.

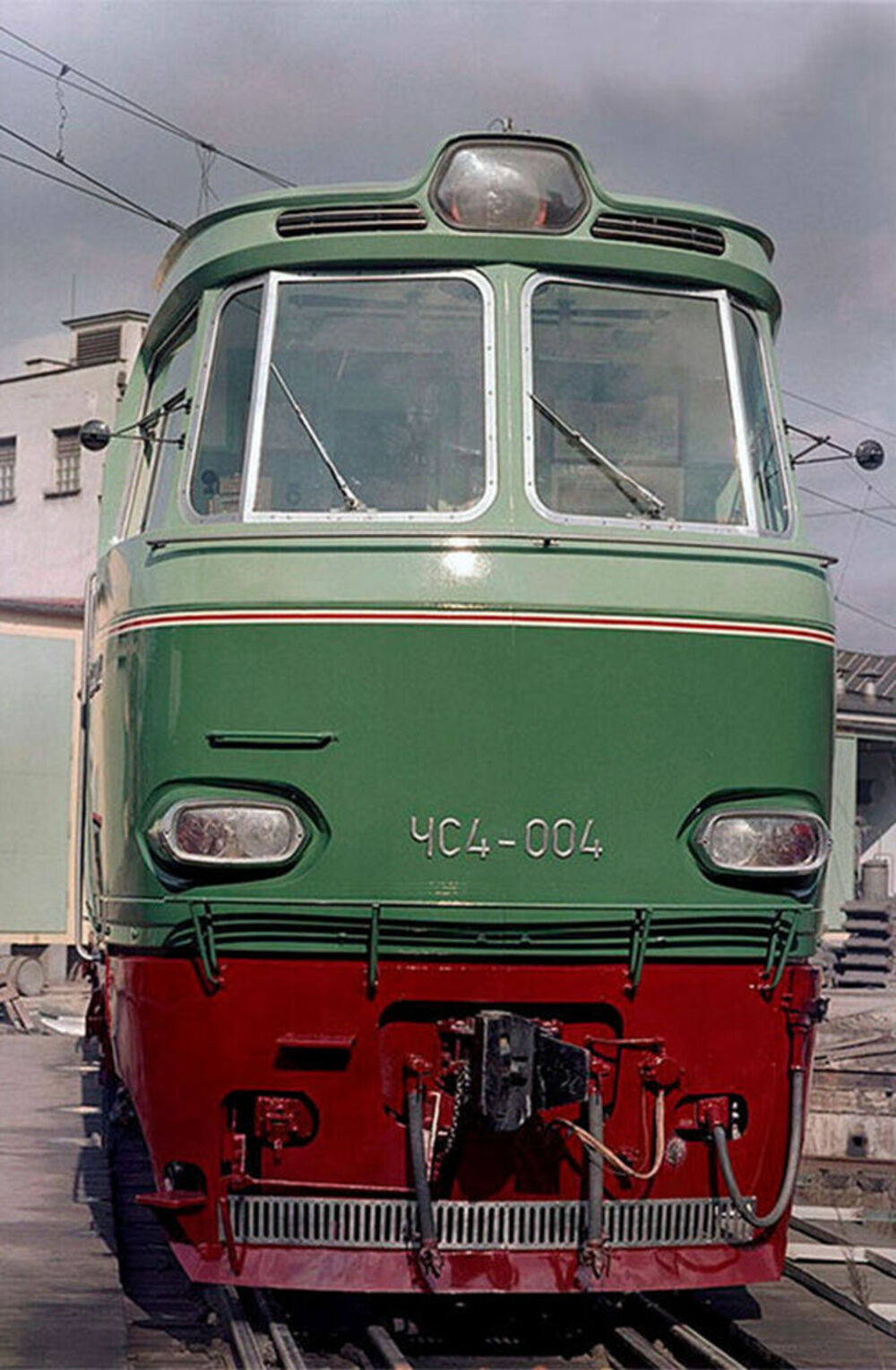

<space=1em>Особенностью стал кузов из стеклопластика. Большие лобовые окна, характерные очертания прожектора и буферных фонарей, а также плавные обводы сформировали узнаваемый облик локомотива (<nobr>дизайнер —</nobr> Отакар Диблик).
<space=1em>Облик электровоза разработал чешский дизайнер Отакар Диблик: большие окна, плавные линии кузова и выразительная передняя часть сделали его узнаваемым.
<space=1em>В силовой схеме применялось «высоковольтное регулирование» — управление напряжением тяговых двигателей на первичной обмотке трансформатора. Такое решение упрощало электрическую схему, но требовало высокой точности изготовления оборудования. На советских электровозах применялось «низковольтное регулирование».
<space=1em>На электровозах первых выпусков (<nobr>№ 001–011</nobr>) устанавливался электрический (реостатный) тормоз. Позднее от него отказались, однако впоследствии идея была реализована на электровозах серии <nobr>ЧС4<sup>Т</sup></nobr>.
<space=1em><b>Эксплуатация</b>

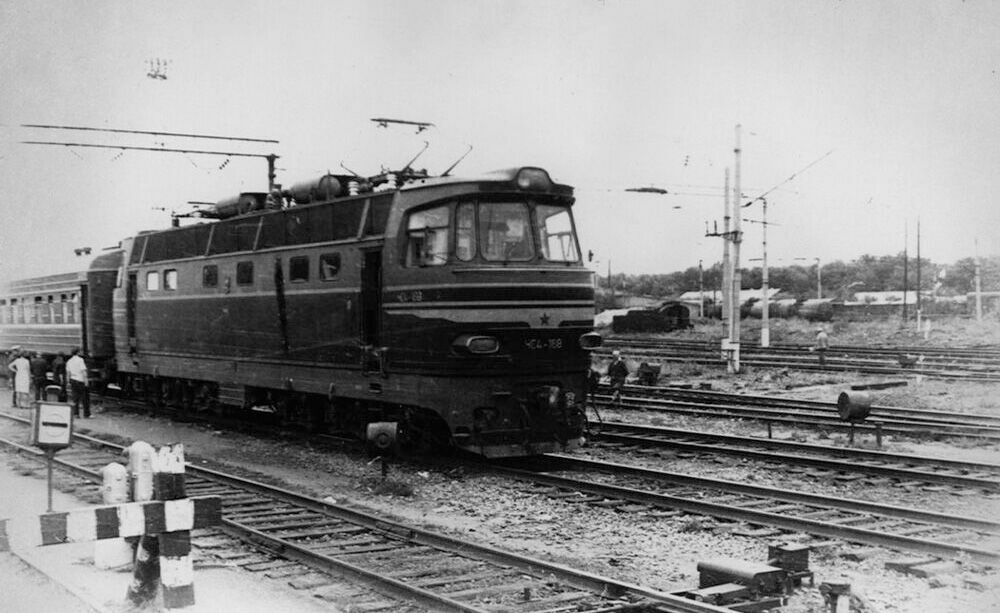

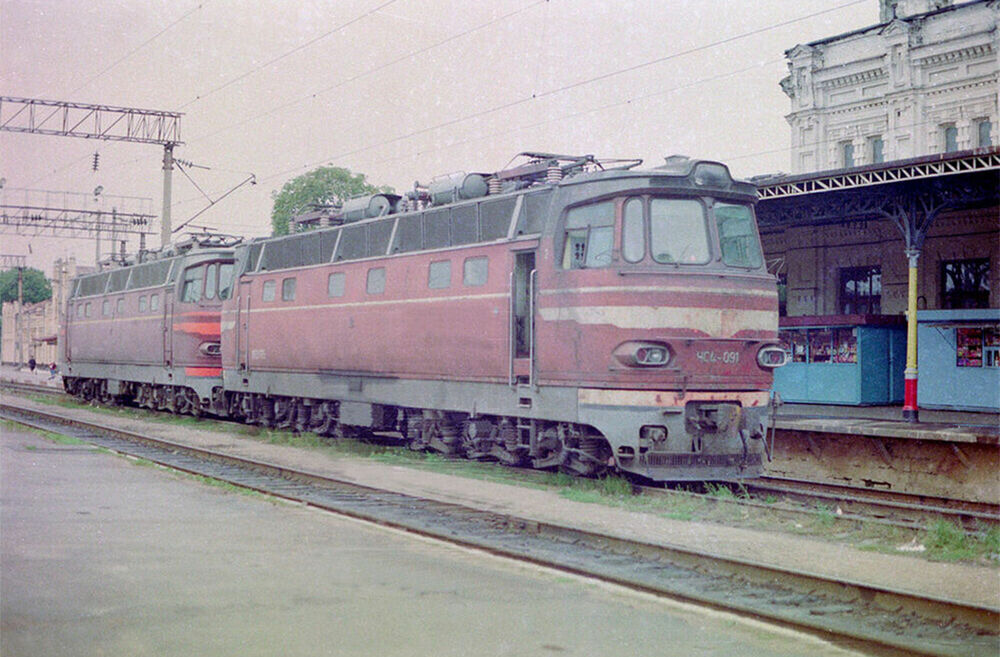

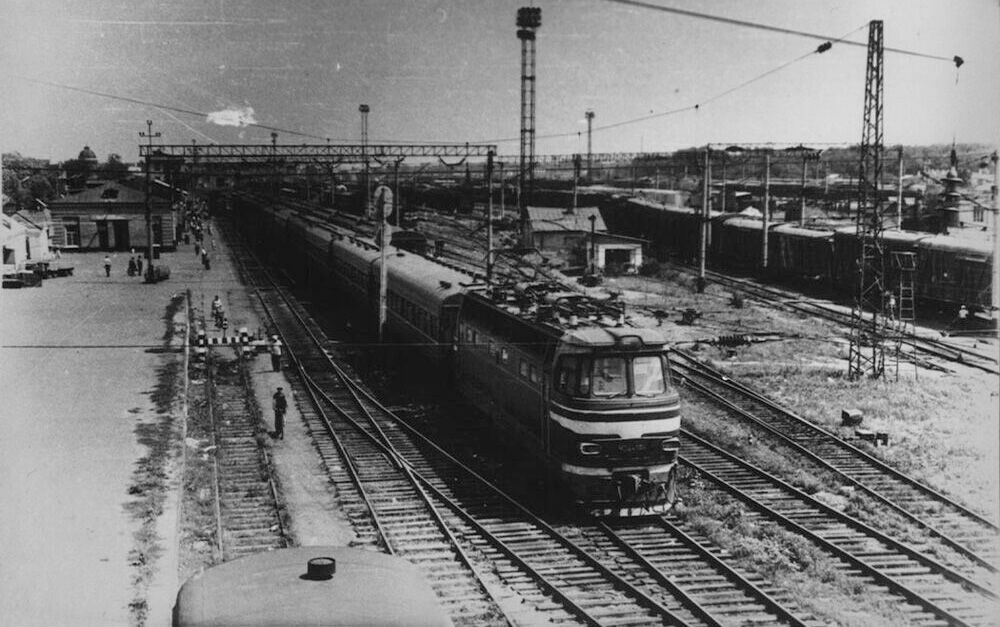

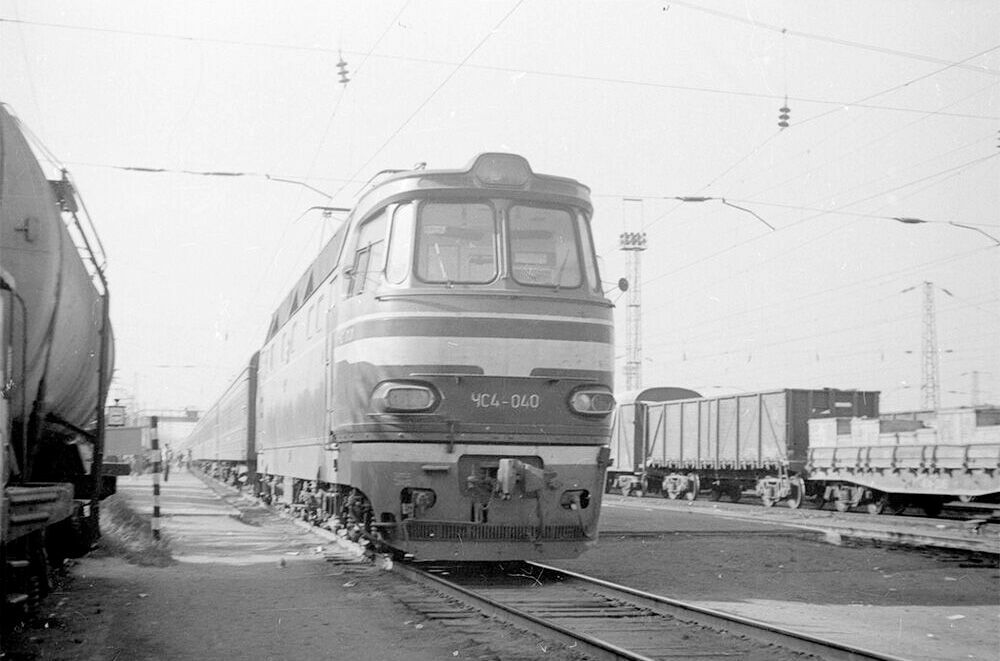

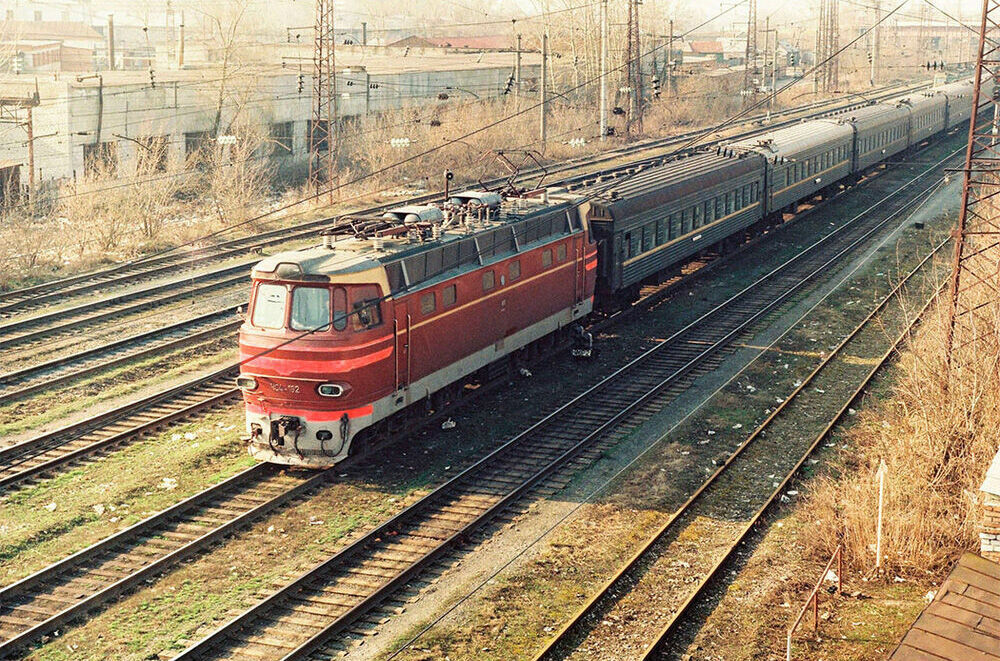

<space=1em>Электровозы ЧС4 успешно эксплуатировались на железных дорогах СССР. Они работали в пассажирском движении на Северо-Кавказской (депо Кавказская), Юго-Западной (депо Киев), Московской (депо <nobr>Брянск-2</nobr>), Горьковской (депо Киров), Приволжской (депо Саратов) и Юго-Восточной (депо Балашов) железных дорогах.
<space=1em>Регулярная эксплуатация электровозов ЧС4 в России завершилась в начале <nobr>XXI в.</nobr>
<space=1em><b>Музейный экспонат</b>

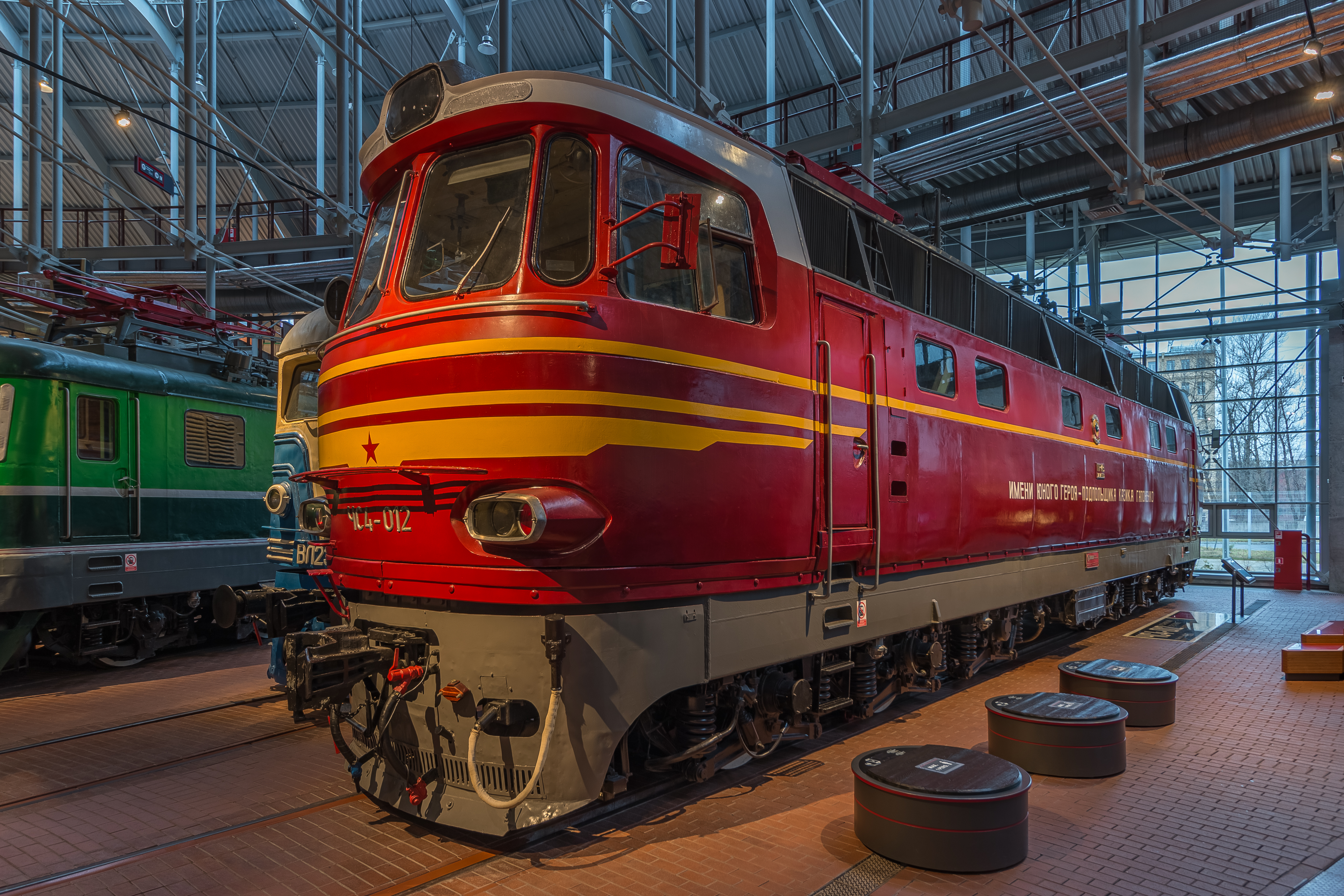

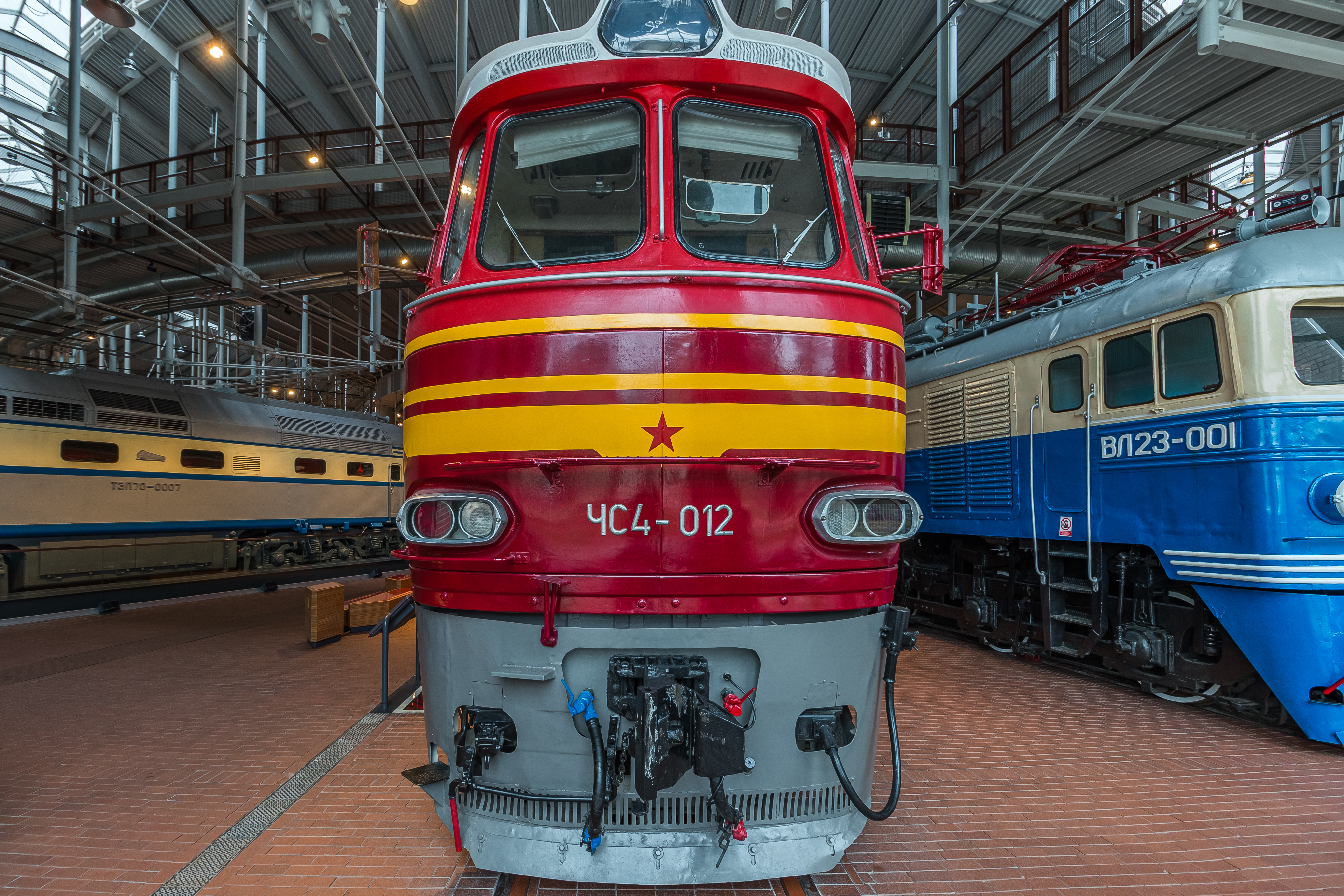

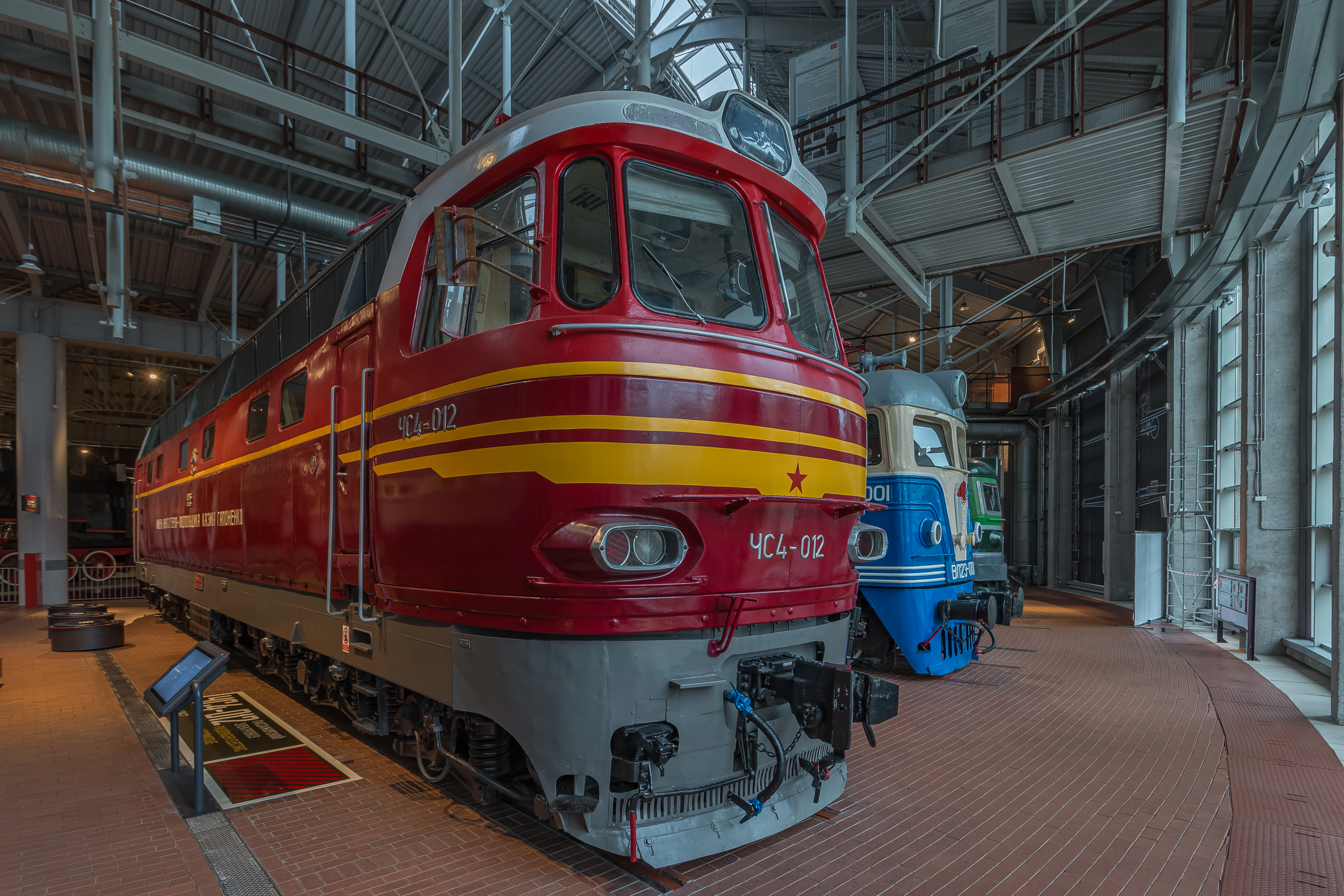

<space=1em>Представленный в музее электровоз <nobr>ЧС4-012</nobr> построен в <nobr>1966 г.</nobr> Он эксплуатировался на Юго-Западной и Приволжской железных дорогах.
<space=1em>В <nobr>2005 г.</nobr> локомотив был передан в Музей железных дорог России из локомотивного депо Саратов.
ID экспоната:
109
Аудио:
http://dpmzdr.infomedia.digital/files/b8/b3/b8b31effbf0baa78af6c72231d3d3de60c552358.ogg
Галерея изображений:
http://dpmzdr.infomedia.digital/files/84/8b/s1848bb8ca79c536616a9e01168912ece507449001.jpg / http://dpmzdr.infomedia.digital/files/f8/18/s1f8184afe05b6f1a685722c420683533190a76f61.jpg / http://dpmzdr.infomedia.digital/files/24/60/s12460cc3f226f1cc00b53d287e9565cd047af951f.jpg
Галерея изображений (оригинал):
http://dpmzdr.infomedia.digital/files/84/8b/848bb8ca79c536616a9e01168912ece507449001.jpg / http://dpmzdr.infomedia.digital/files/f8/18/f8184afe05b6f1a685722c420683533190a76f61.jpg / http://dpmzdr.infomedia.digital/files/24/60/2460cc3f226f1cc00b53d287e9565cd047af951f.jpg
Галерея изображений 2000:
http://dpmzdr.infomedia.digital/files/84/8b/s2848bb8ca79c536616a9e01168912ece507449001.jpg / http://dpmzdr.infomedia.digital/files/f8/18/s2f8184afe05b6f1a685722c420683533190a76f61.jpg / http://dpmzdr.infomedia.digital/files/24/60/s22460cc3f226f1cc00b53d287e9565cd047af951f.jpg

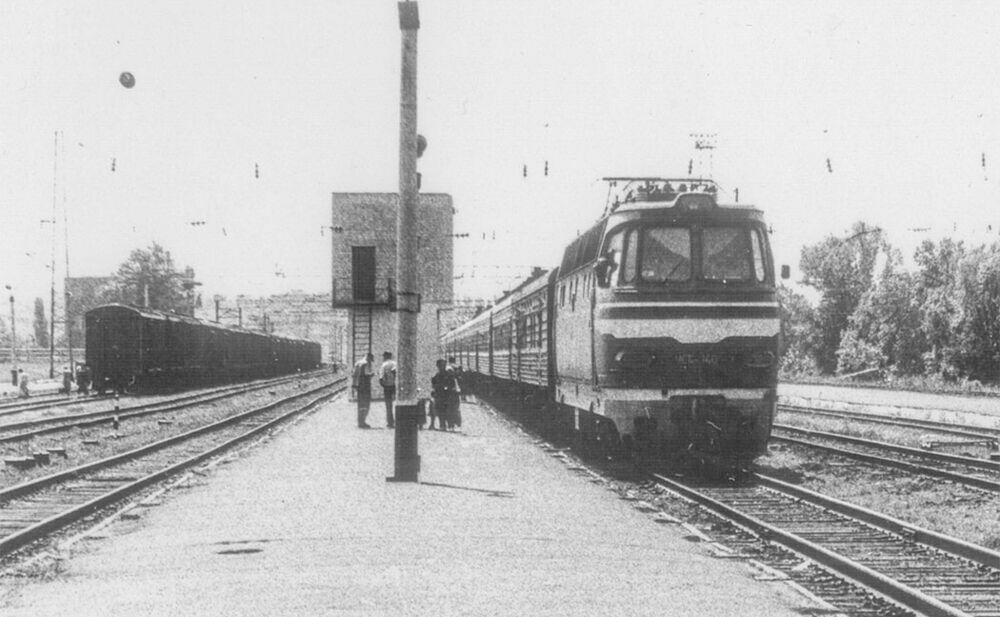

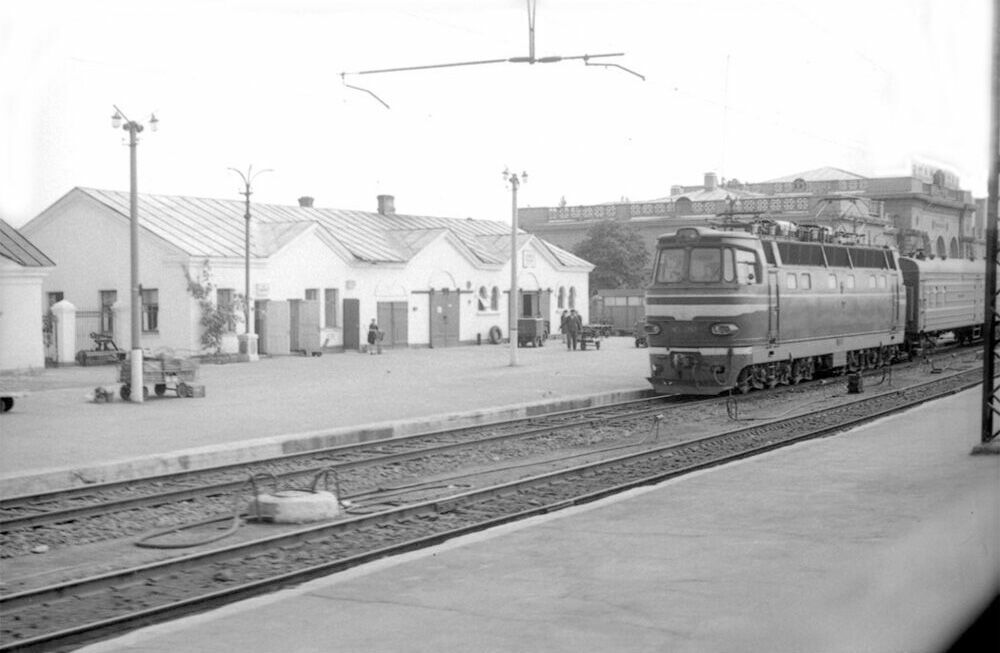

Исторические фото:
http://dpmzdr.infomedia.digital/files/e9/24/s1e92432eefff8ceb3551e8096d7888c85ef04cc34.jpg / http://dpmzdr.infomedia.digital/files/25/46/s125461dbd507f04e46fa2b583db3ba0f5f2a0d4de.jpg / http://dpmzdr.infomedia.digital/files/7a/e4/s17ae458fddb3c2d3f9234053b3369e8a916a63b7a.jpg / http://dpmzdr.infomedia.digital/files/9f/76/s19f764b564a6edd8e49fd005ba4a4e5b04492c3b7.jpg / http://dpmzdr.infomedia.digital/files/94/51/s19451666ffc25d7583fa58ba5fa7841cd5583949c.jpg / http://dpmzdr.infomedia.digital/files/80/a3/s180a345f701ddb742afc5866d2bc1f5cc5153949b.jpg / http://dpmzdr.infomedia.digital/files/7c/22/s17c2252c6072f164516e1784d0339911fb1b55f97.jpg / http://dpmzdr.infomedia.digital/files/e6/92/s1e692b65c6abdfa05f31bd598eb1375302352d77e.jpg / http://dpmzdr.infomedia.digital/files/e0/fb/s1e0fbd25b90c0ea1530e62cd592b43294cfea33b7.jpg / http://dpmzdr.infomedia.digital/files/5a/94/s15a949c3a2c5422c2b26b70237944b4b51ce310fc.jpg / http://dpmzdr.infomedia.digital/files/57/fa/s157fa7f553151b90ebe34d822ea34843d41e462b2.jpg / http://dpmzdr.infomedia.digital/files/2b/56/s12b56d47b9774b77c4d81a6722c78c5de8b48b05d.jpg / http://dpmzdr.infomedia.digital/files/f0/e3/s1f0e324e7361614db7e190ee3b4da4bd48570760a.jpg
Параметры (технические характеристики):
Годы выпуска
1965–1972
Количество построенных, ед.
230 / Номинальное напряжение контактной сети, В
25 000
Осевая характеристика
3<sub>о</sub> -3<sub>о</sub>
Мощность продолжительного режима, кВт
4 920
Сила тяги продолжительного режима, кгс
16 800
Конструкционная скорость, км/ч
160
Служебная масса, т
123
Род тока
Переменный
Наличие электрического тормоза
Нет
Тип тягового электродвигателя
AL-4442nP
Вид подвешивания тягового электродвигателя на оси
Опорно-рамное
Передаточное отношение осевого редуктора
2,64
Тип токоприёмника
2SLS1
Диаметр колёс, мм
1 250
Нагрузка от оси на рельсы, тс
20,5
Мощность, кВт
5 100
Скорость, км/ч
107,1
Сила тяги, кгс
17 400
Скорость продолжительного режима, км/ч
109,1
Длина по осям автосцепок, мм
19 980
Ширина кузова, мм
3 200
Высота кузова, мм
4 650
Колёсная база тележки, мм
4 600
Наименьший радиус проходимых кривых, м
125

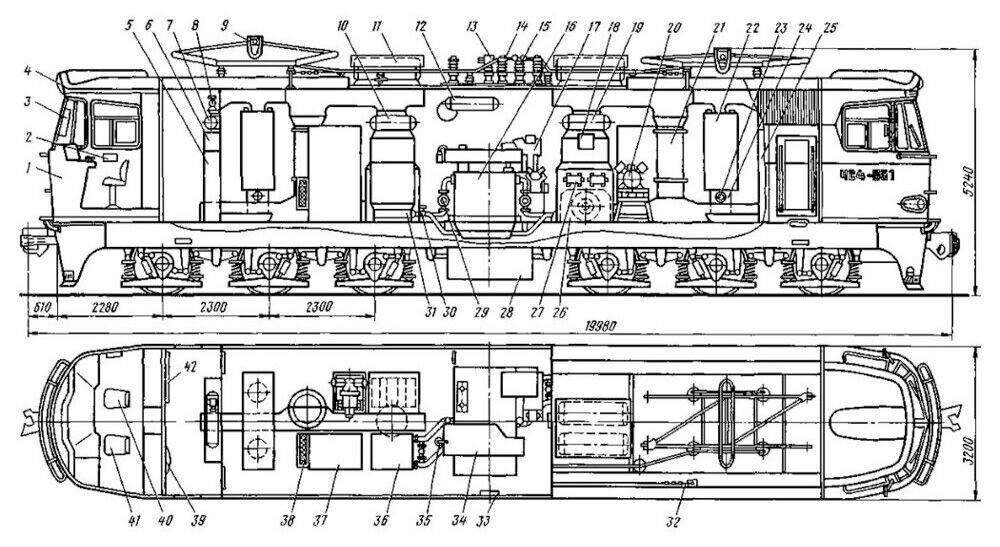

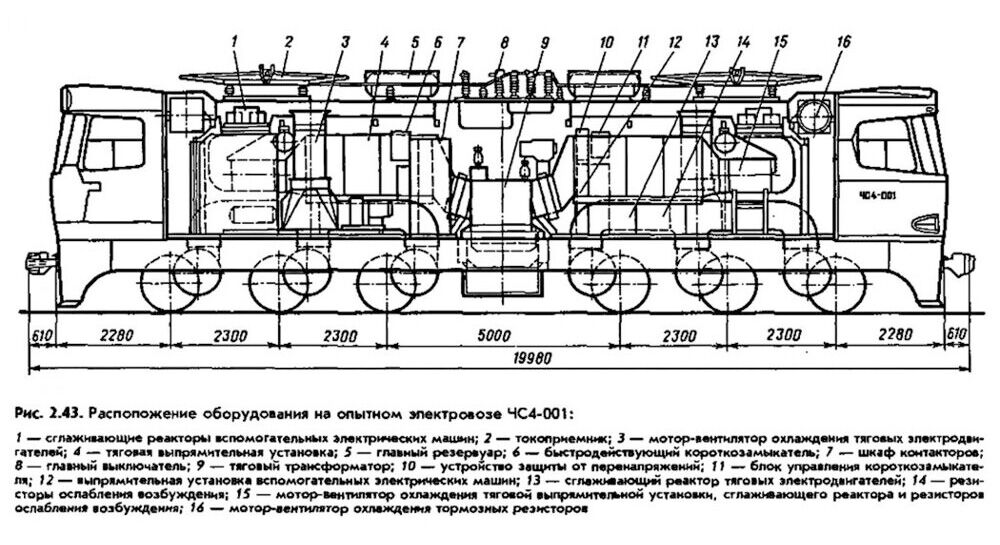

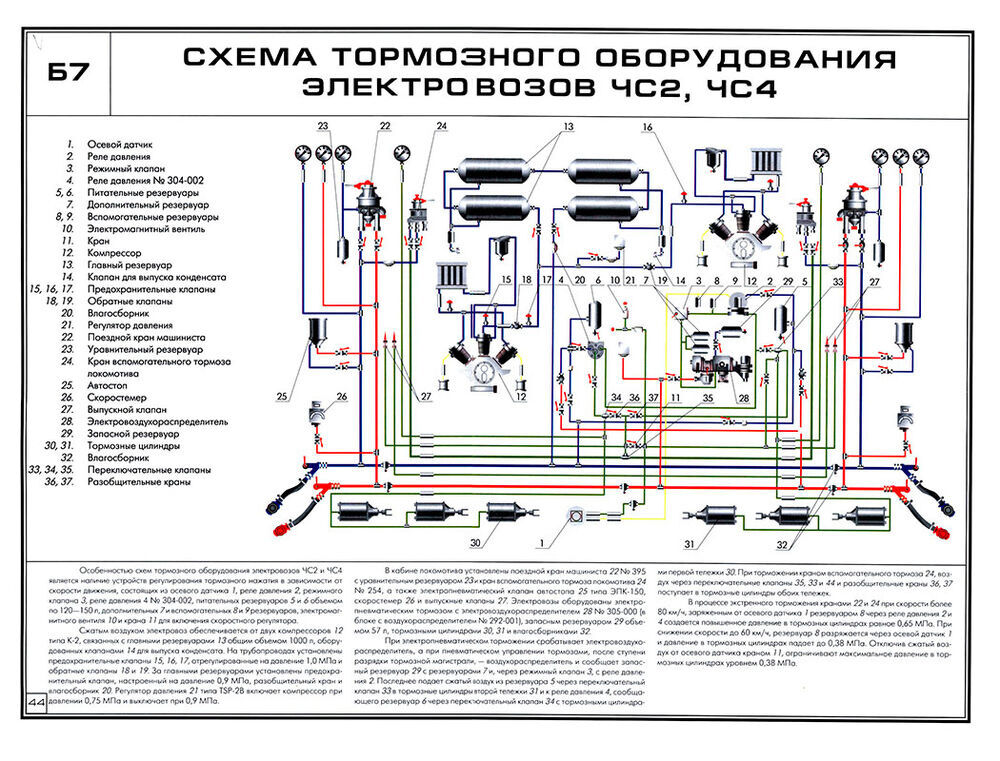

План:
http://dpmzdr.infomedia.digital/files/ae/85/ae85d50c6bb93c6cb2fdda2d4f750b6788f8723e.jpg / http://dpmzdr.infomedia.digital/files/69/52/695287114b132444bd0e5c7a8cd6938cadb755ac.jpg / http://dpmzdr.infomedia.digital/files/a1/d2/a1d20281ec223ac73f1fcb2db2f3b7aedca4b6e2.jpg
План 1000:
http://dpmzdr.infomedia.digital/files/ae/85/s1ae85d50c6bb93c6cb2fdda2d4f750b6788f8723e.jpg / http://dpmzdr.infomedia.digital/files/69/52/s1695287114b132444bd0e5c7a8cd6938cadb755ac.jpg / http://dpmzdr.infomedia.digital/files/a1/d2/s1a1d20281ec223ac73f1fcb2db2f3b7aedca4b6e2.jpg
План 2000:
http://dpmzdr.infomedia.digital/files/ae/85/s2ae85d50c6bb93c6cb2fdda2d4f750b6788f8723e.jpg / http://dpmzdr.infomedia.digital/files/69/52/s2695287114b132444bd0e5c7a8cd6938cadb755ac.jpg / http://dpmzdr.infomedia.digital/files/a1/d2/s2a1d20281ec223ac73f1fcb2db2f3b7aedca4b6e2.jpg
Хронология:
<space=1em>К концу 1950-х — началу 1960-х годов на железных дорогах СССР значительно увеличилась протяжённость линий, электрифицированных на переменном токе. При этом постепенно обострилась проблема, которая возникла годами ранее при расширении полигона электрической тяги постоянного тока. Требовались пассажирские электровозы, но в производстве отечественной промышленности конструкции таких локомотивов освоены не были.
<space=1em>Пассажирские электровозы постоянного тока решили заказать на чехословацком заводе «Шкода». Такой выбор был обусловлен как техническими особенностями, так и разделением производства в рамках образованного СЭВ — Совета экономической взаимопомощи. И тогда, спустя несколько лет, проблему отсутствия пассажирских электровозов переменного тока решили аналогичным образом.
<space=1em>В начале 1960-х годов на заводе «Шкода» создали новую конструкцию электровоза переменного тока, который в СССР получил обозначение ЧС4. В 1963 году появился прототип — экспериментальный шестиосный электровоз S699.001 (заводской тип 32E0), который проходил различные испытания в ЧССР. В 1964 году, учитывая опыт создания этого локомотива, построили электровоз ЧС4-001 (заводской тип 52Е0). После доставки из Чехословакии в 1965–1966 годы он проходил испытания на Северо-Кавказской железной дороге. В дальнейшем на заводе «Шкода» начали серийное производство электровозов ЧС4, которое продолжалось до 1972 года. В общей сложности изготовили и поставили на советские железные дороги 230 локомотивов этой серии (№ 001–160, 162–231). Партии электровозов принадлежали к заводским типам 52Е1 (№ 002–011), 52Е2 (№ 012–061), 52Е3 (№ 062–160), 52Е4 (№ 162–211) и 52Е5 (№ 212–231), у которых были небольшие отличия в конструкции.
<space=1em>Представленный в музее электровоз ЧС4-012 построен в 1966 году, заводской номер электровоза 5444. Он эксплуатировался на Юго-Западной и Приволжской железных дорогах. Поступил в музей из локомотивного депо Саратов Приволжской железной дороги в 2005 году.
