«Молодец» 15П961
<space=1em><b>Поезд с ракетами</b>
<space=1em>Боевой железнодорожный ракетный комплекс создан в СССР в начале <nobr>1980-х гг.</nobr> В <nobr>1982 г.</nobr> специально для работы в составе ракетного комплекса на Ворошиловградском заводе был создан односекционный тепловоз на базе М62. Он получил заводское обозначение ДМ62, однако на самих тепловозах на номерной табличке буква «Д» не ставилась.
<space=1em>Уникальный ракетный комплекс и межконтинентальная баллистическая ракета 15Ж61 разработаны КБ «Южное» в Днепропетровске, генеральный <nobr>конструктор —</nobr> <nobr>В.Ф.Уткин</nobr>. Поезд и пусковая установка разработаны Конструкторским бюро специального машиностроения в Ленинграде. Весь срок эксплуатации ракета находилась в герметичном транспортно-пусковом контейнере.
<space=1em><b>Параметры</b>
<space=1em>Максимальная дальность <nobr>стрельбы —</nobr> <nobr>10 400 км</nobr>, стартовая <nobr>масса —</nobr> <nobr>104,5 т</nobr>, длина ракеты в <nobr>контейнере —</nobr> <nobr>22,4 м</nobr>, максимальный диаметр <nobr>корпуса —</nobr> <nobr>2,4 м</nobr>, масса полезной <nobr>нагрузки —</nobr> <nobr>4 т</nobr>. Разделяющаяся головная часть имеет десять боевых блоков индивидуального наведения на цель. Гарантийный срок <nobr>ракеты —</nobr> десять лет.
<space=1em>В состав боевого железнодорожного ракетного комплекса входят три тепловоза ДМ62, командный пункт из семи вагонов, вагон-цистерна с запасами горюче-смазочных материалов и три пусковые установки с ракетами.
<space=1em>Тепловоз <nobr>ДМ62-1731</nobr> построен на Ворошиловградском тепловозостроительном заводе <nobr>им. Октябрьской</nobr> Революции в <nobr>1983 г.</nobr> Заводской номер <nobr>тепловоза — 4891</nobr>.
<space=1em>Боевой железнодорожный ракетный комплекс выглядит как обычный состав из рефрижераторных, почтово-багажных и пассажирских вагонов. Восемь вагонов имеют по восемь колёсных пар, а <nobr>три —</nobr> по четыре. Три вагона имеют маскировку под пассажирский парк, а благодаря имеющимся запасам на борту комплекс мог работать автономно до <nobr>28 суток</nobr>. Вагон-пусковая установка оборудован открывающейся крышей.
ID экспоната:
131
Галерея изображений:
http://dpmzdr.infomedia.digital/files/91/81/s19181a494eb87978c2e602508bac83d694eba655d.jpg / http://dpmzdr.infomedia.digital/files/14/4a/s1144a876fde65215bfd225ffd78846bd9a464d692.jpg / http://dpmzdr.infomedia.digital/files/8e/33/s18e3386544e53d36181745b73a257e46cfafffeee.jpg
Галерея изображений (оригинал):
http://dpmzdr.infomedia.digital/files/91/81/9181a494eb87978c2e602508bac83d694eba655d.jpg / http://dpmzdr.infomedia.digital/files/14/4a/144a876fde65215bfd225ffd78846bd9a464d692.jpg / http://dpmzdr.infomedia.digital/files/8e/33/8e3386544e53d36181745b73a257e46cfafffeee.jpg
Галерея изображений 2000:
http://dpmzdr.infomedia.digital/files/91/81/s29181a494eb87978c2e602508bac83d694eba655d.jpg / http://dpmzdr.infomedia.digital/files/14/4a/s2144a876fde65215bfd225ffd78846bd9a464d692.jpg / http://dpmzdr.infomedia.digital/files/8e/33/s28e3386544e53d36181745b73a257e46cfafffeee.jpg

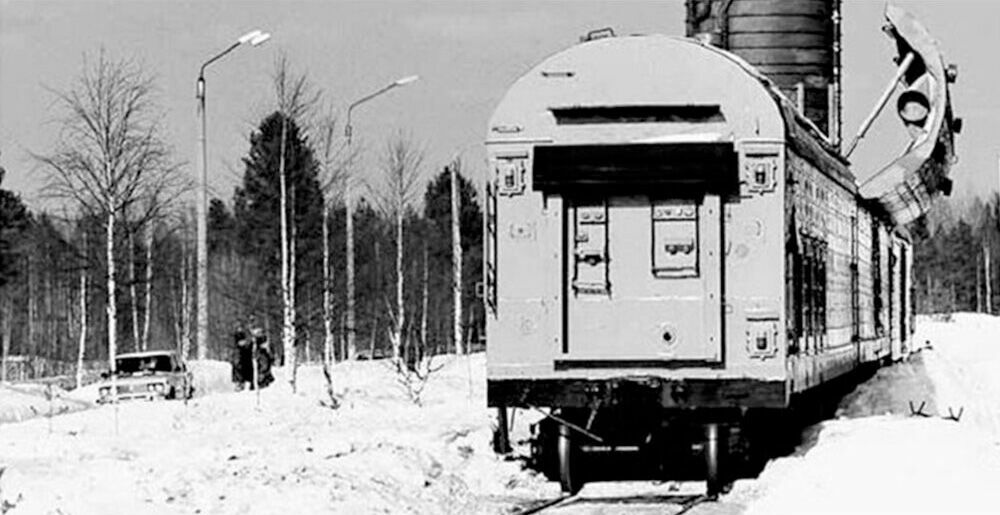

Исторические фото:
http://dpmzdr.infomedia.digital/files/f0/88/s1f0883cbfbd3ce8b7d5ab60f5d89c70437be7ba7a.jpg
Параметры (технические характеристики):
Мощность дизеля, л.с.
2 000
Тип передачи мощности
Электрический / Осевая характеристика
3<sub>о</sub>-3<sub>о</sub>
Конструкционная скорость, км/ч
100
Служебный вес, т
116
Индекс
15Ж60/15Ж61
Максимальная дальность, м
10 450/10 110
Стартовая масса, т
104,8/104,5
Забрасываемая масса ГЧ, кг
4 050/4 050
Длина ракеты (в ТПК/в полете), м
21,9–23/22,6–23,3
Максимальная длина корпуса ракеты, м
2,4/2,4
Топливо
Смесевое твёрдое (ОПАЛ на 1-й ступени, СТАРТ на 2-й)/смесевое твёрдое (Т9-БК-8Э на 1-й ступени, СТАРТ на 2-й, АП-65 на 3-й)
Максимальная дальность стрельбы, км
10 400
Стартовая масса, т
104,5
Длина ракеты в ТПК, м
22,4
Максимальный диаметр корпуса, м
2,4
Масса полезной нагрузки, т
4
Боевых блоков индивидуального наведения на цель, шт.
10
Гарантийный срок ракеты
10 лет

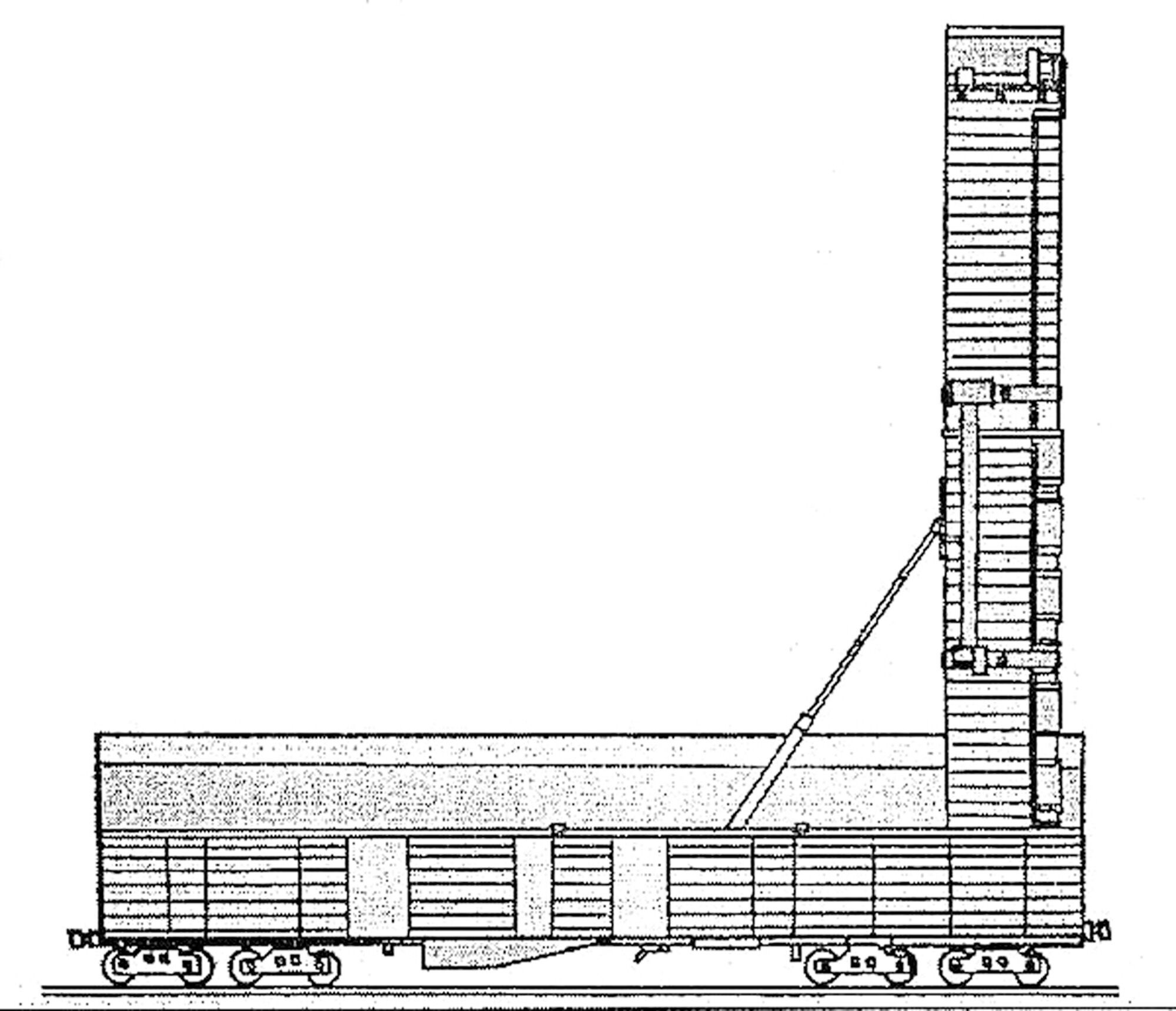

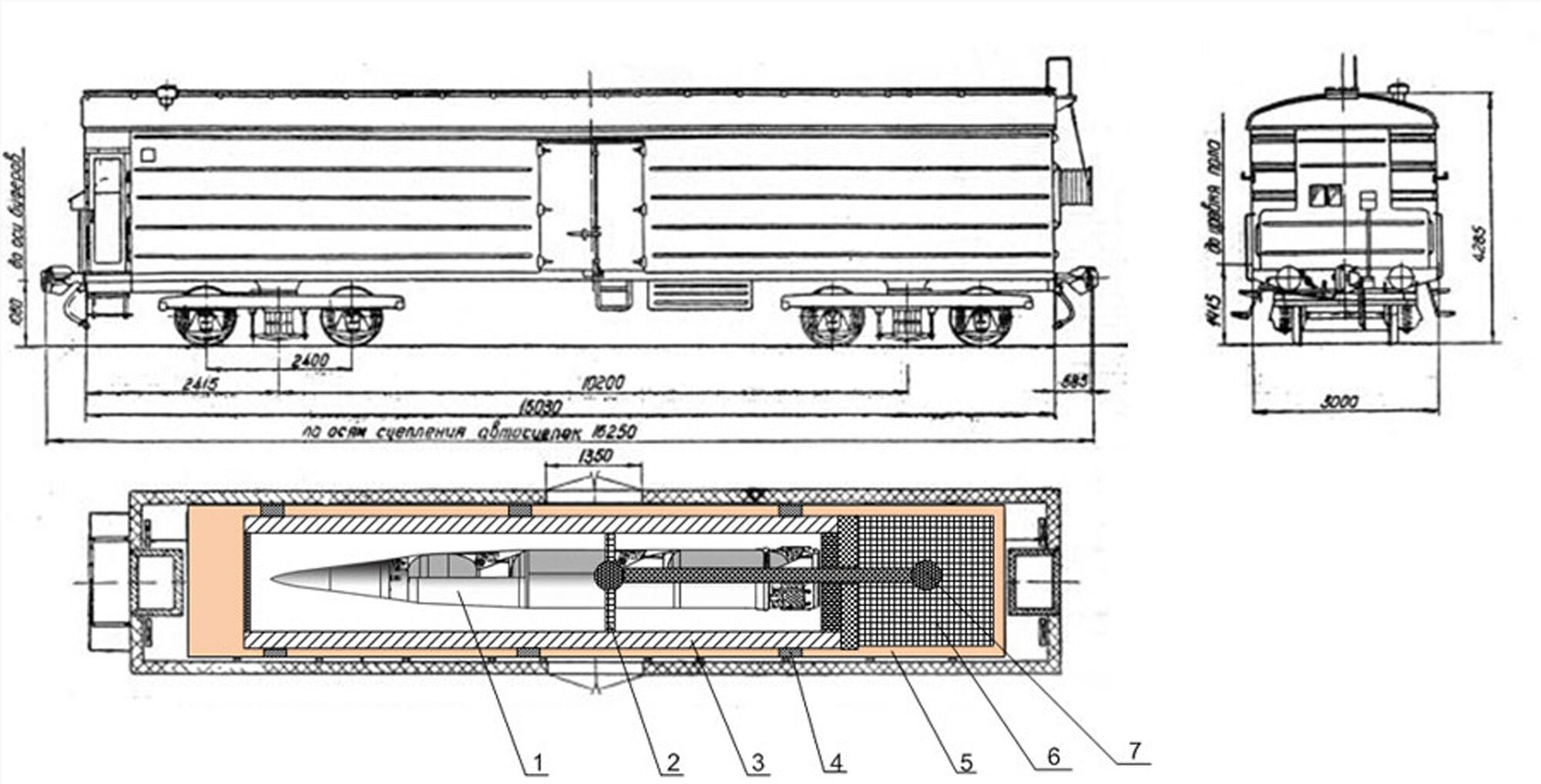

План:
http://dpmzdr.infomedia.digital/files/8b/95/8b95a393a56c60804a7f691720cd79e4d4aa8534.jpg / http://dpmzdr.infomedia.digital/files/17/fb/17fbdfa789120d0766fe773b5e72c2e503f20cf7.jpg
План 1000:
http://dpmzdr.infomedia.digital/files/8b/95/s18b95a393a56c60804a7f691720cd79e4d4aa8534.jpg / http://dpmzdr.infomedia.digital/files/17/fb/s117fbdfa789120d0766fe773b5e72c2e503f20cf7.jpg
План 2000:
http://dpmzdr.infomedia.digital/files/8b/95/s28b95a393a56c60804a7f691720cd79e4d4aa8534.jpg / http://dpmzdr.infomedia.digital/files/17/fb/s217fbdfa789120d0766fe773b5e72c2e503f20cf7.jpg
Хронология:
<space=1em>Боевой железнодорожный ракетный комплекс (БЖРК) представляет собой мобильный ракетный комплекс, вооружённый межконтинентальной баллистической ракетой РТ-23УТТХ «Молодец» (РС-22, 15Ж61, по классификации НАТО — SS-24 «SCALPEL»). Все основные боевые и технические средства в комплексе, которые обеспечивают автономный пуск ракеты, размещены в железнодорожных вагонах.
<space=1em>БЖРК был создан в СССР в начале 1980-х годов. Первый ракетный полк с ракетой железнодорожного базирования встал на опытно-боевое дежурство 20 октября 1987 года под Костромой. Окончательно комплекс приняли на вооружение 28 ноября 1989 года. В общей сложности в СССР, а позднее в России, Ракетные войска стратегического назначения (РВСН) располагали 12 составами БЖРК (по три пусковых установки в каждом). Их организационно свели в три ракетные дивизии, по четыре БЖРК (ракетных полка) в каждой. Дивизии дислоцировались под Костромой (примыкание к сети МПС — ст. Дровинки Северной железной дороги), в Пермской области (ст. Юг Свердловской железной дороги) и под Красноярском (ст. Кача Красноярской железной дороги).
<space=1em>У каждого полка был чётко разработанный маршрут и график движения. И при несении боевого дежурства БЖРК перемещались в соответствии с ними по сети железных дорог общего пользования МПС СССР. За сутки комплекс мог перемещаться на расстояние до 1 500 км.
<space=1em>В состав БЖРК входили три пусковых модуля, которые непосредственно осуществляли пуск и состояли каждый из трёх вагонов, командный пункт полка и различные вагоны обеспечения. Внешне все они, в том числе 125-тонная цистерна с запасом дизельного топлива, были замаскированы под рефрижераторные и пассажирские вагоны.
<space=1em>В 2005 году БЖРК сняли с боевого дежурства, и их ждала утилизация. В связи с этим ОАО «РЖД» обратилось в Министерство обороны Российской Федерации с просьбой передать один из комплексов в экспозицию. Его планировали выставлять в музее на бывшем Варшавском вокзале в Санкт-Петербурге. В августе 2005 года Министерство обороны дало принципиальное согласие на передачу БЖРК ОАО «РЖД» в музейных целях.

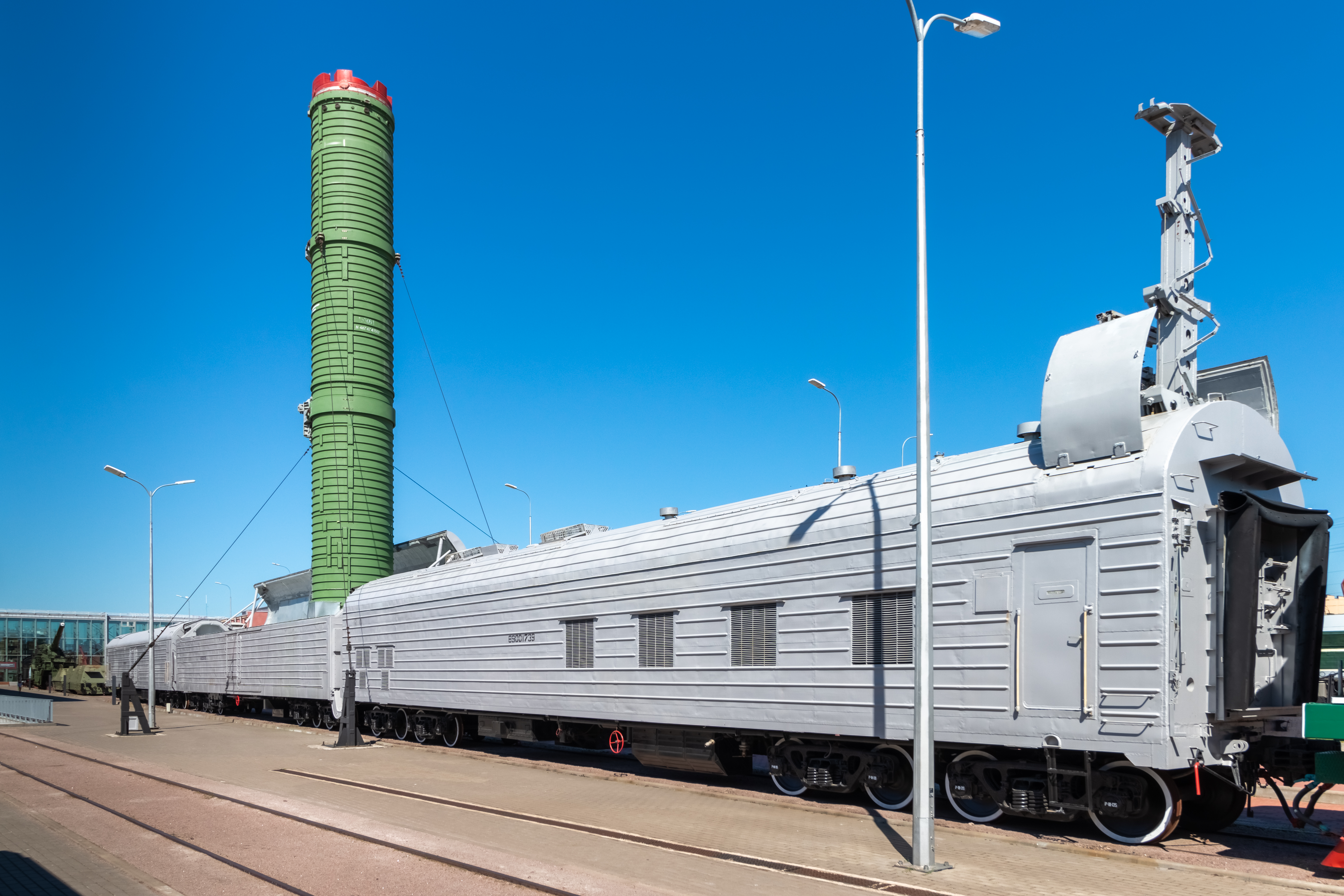

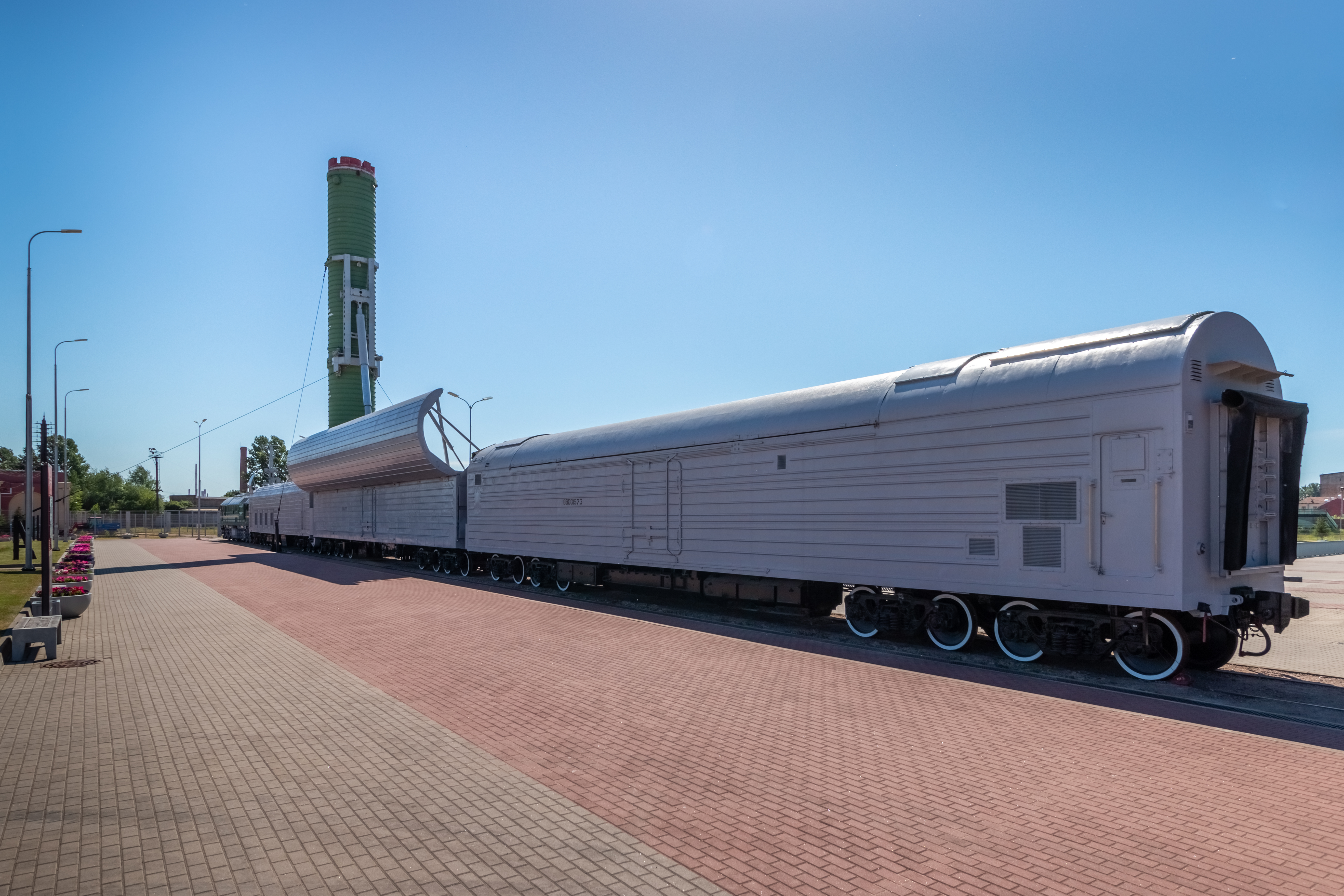

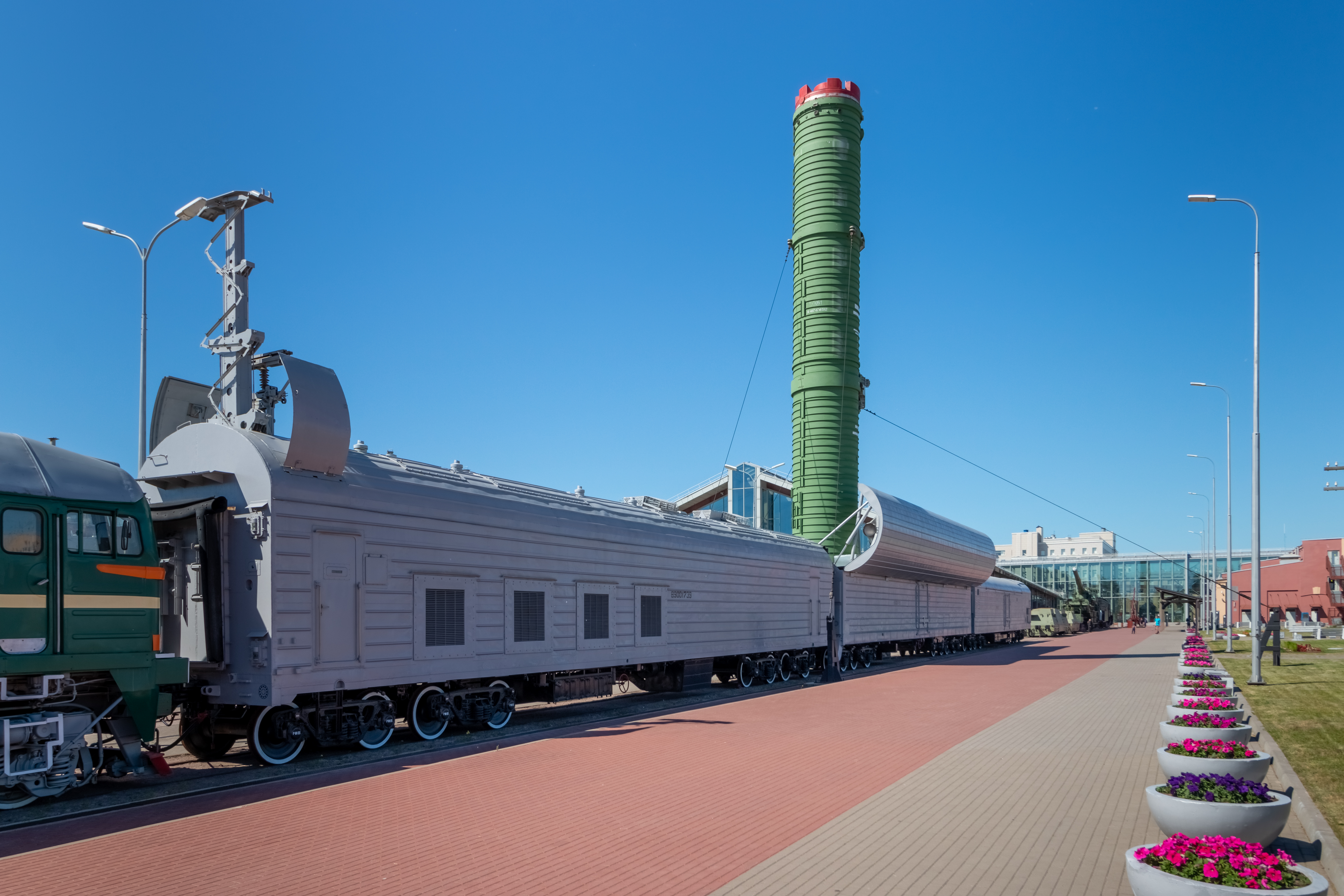

<space=1em>Музей на Варшавском вокзале закрылся в 2016 году, но до этого комплекс пользовался большой популярностью у посетителей. Летом того же года комплекс привели в транспортное положение, опустили ракетную шахту и передислоцировали его на площадку Музея железных дорог России, который создавали на станции Санкт-Петербург-Балтийский. 17 августа 2017 года БЖРК привели в экспозиционное состояние в новом Музее: подняли в боевое положение ракетную шахту и осуществили её стационарное крепление.
