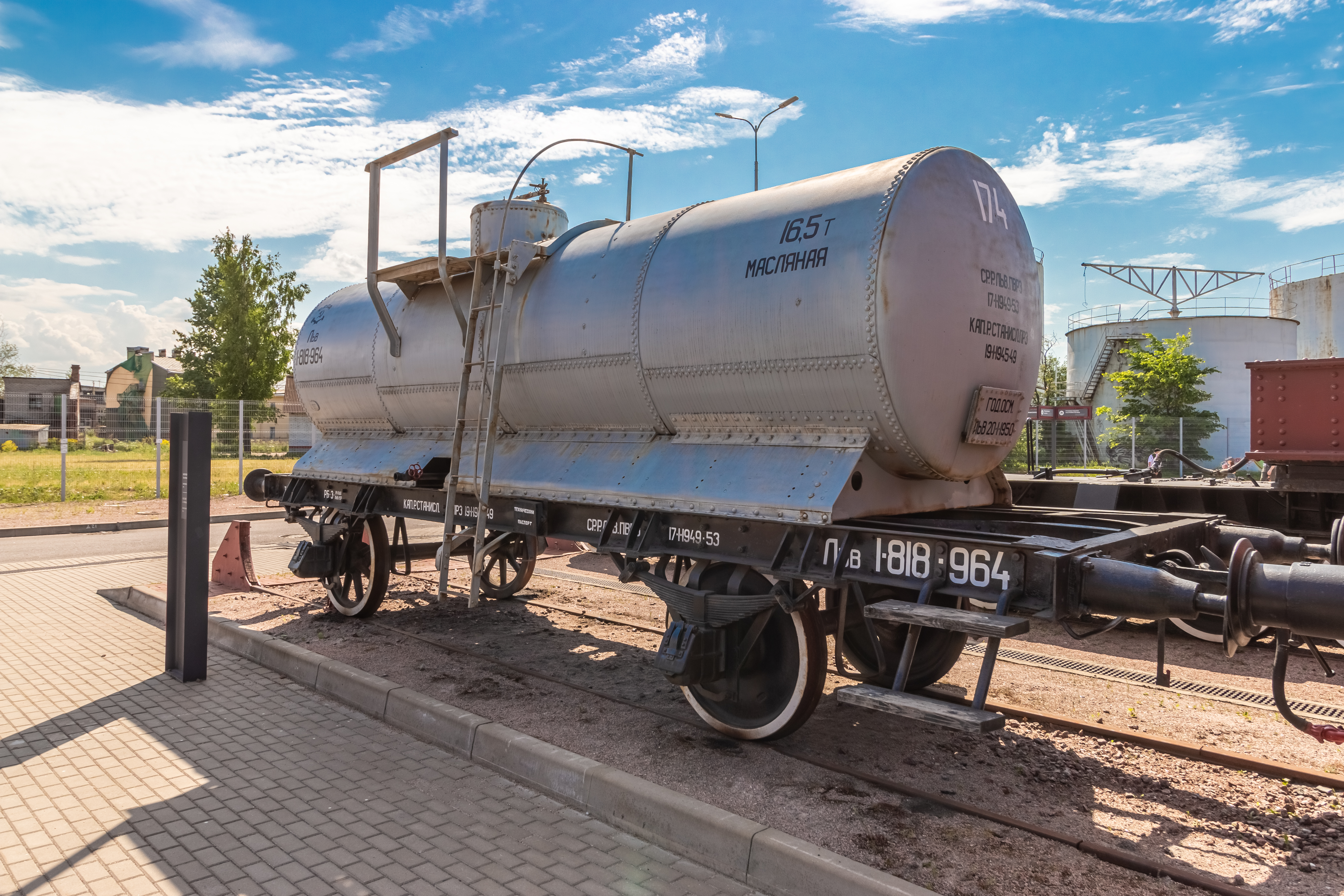

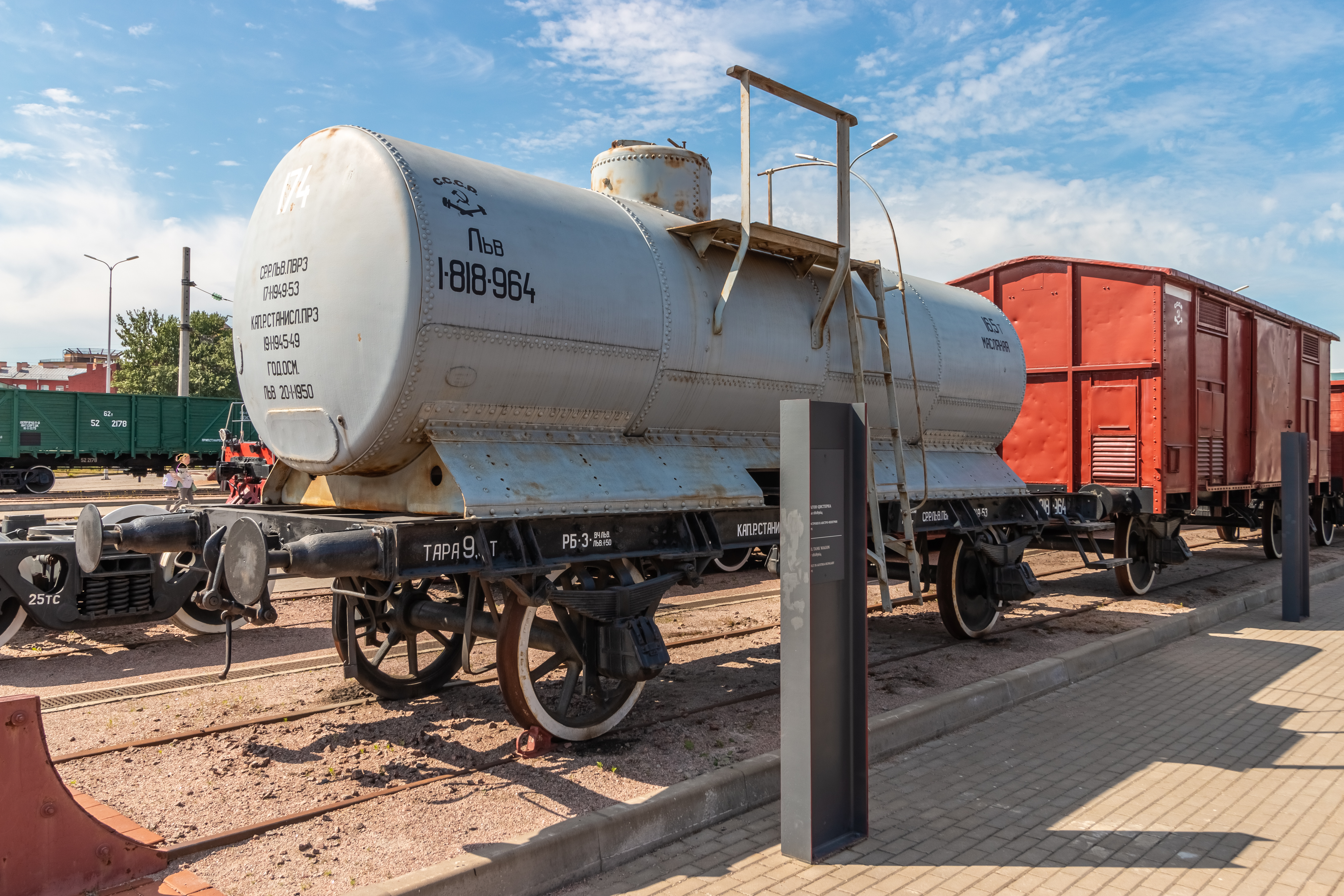

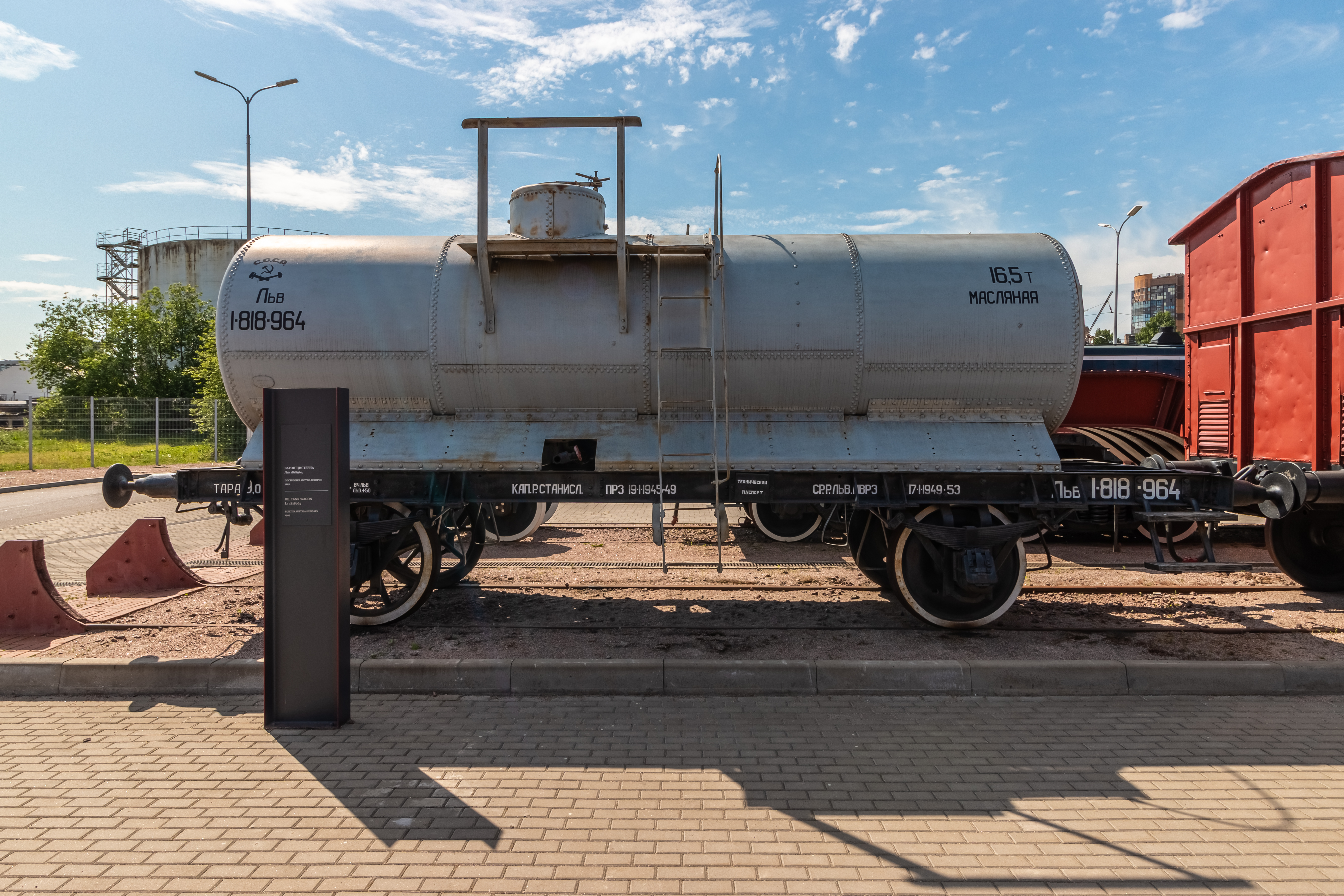

<space=1em>Находящаяся в коллекции музея цистерна принадлежит к типу вагонов, производившихся и эксплуатировавшихся в Австро-Венгерской империи.
<space=1em>Это полностью железный двухосный вагон с клёпаной рамой и котлом. Расстояние между осями колесных пар составляет 4,5 м, объём котла — 160 hl (гектолитров), или 16 м³.
<space=1em>Первоначально цистерны имели будку для тормозильщика, принятую на Венгерской части монархии. При переделке были заменены колёсные пары, буксы, челюсти, отстранена будка, переделан тормоз. В остальном конструкция сохранена оригинальная.
<space=1em>Подобные вагоны производили заводы Ganz, Gyor (ныне Венгрия), Van der Zypen & Charlier GmbH, Koln-Deutz в Германии, заводы Staudinger Waggonfabrik A.G. (после 1945 года Vagonka Studenka) и Brünn-Königsfelder Maschinenfabrik Lederer & Porges (после 1945 года завод им. К. Готтвальда в Брно, Кралово Поле) в Австро-Венгрии (Чехии).
ID экспоната:
135
Галерея изображений:
http://dpmzdr.infomedia.digital/files/fd/8d/s1fd8dfb030124b267dcf519f6f040a8947b9ac058.jpg / http://dpmzdr.infomedia.digital/files/f6/ec/s1f6ec4eff356037499b7af78e22f32a7c99879188.jpg / http://dpmzdr.infomedia.digital/files/80/1c/s1801c94ca4a9c5d2026091f42a32d232a2fee9f18.jpg
Галерея изображений (оригинал):
http://dpmzdr.infomedia.digital/files/fd/8d/fd8dfb030124b267dcf519f6f040a8947b9ac058.jpg / http://dpmzdr.infomedia.digital/files/f6/ec/f6ec4eff356037499b7af78e22f32a7c99879188.jpg / http://dpmzdr.infomedia.digital/files/80/1c/801c94ca4a9c5d2026091f42a32d232a2fee9f18.jpg
Галерея изображений 2000:
http://dpmzdr.infomedia.digital/files/fd/8d/s2fd8dfb030124b267dcf519f6f040a8947b9ac058.jpg / http://dpmzdr.infomedia.digital/files/f6/ec/s2f6ec4eff356037499b7af78e22f32a7c99879188.jpg / http://dpmzdr.infomedia.digital/files/80/1c/s2801c94ca4a9c5d2026091f42a32d232a2fee9f18.jpg
Исторические фото:
http://dpmzdr.infomedia.digital/files/f9/b9/s1f9b9358132b224560b4f2a9f4cb927b342c577b0.png / http://dpmzdr.infomedia.digital/files/54/f4/s154f4af82ffcb10780a855b3f851e62d8bd9c833a.png
Параметры (технические характеристики):
Год выпуска
1905
Грузоподъёмность, т
15 / Завод-изготовитель
Brünn-Königsfelder Maschinenfabrik Lederer & Porges (Brno -Královopolská strojírna Lederer & Porges)
Объём котла, л
16 130
Длина по буферам, мм
8 840
Длина рамы, мм
7 610
Расстояние между осями, мм
4 500
Диаметр колёс, мм
999
Диаметр котла, мм
1 750
Длина котла, мм
6 880
Тара вагона, мм
9 950
Тормоз
Ручной/Вестингауза

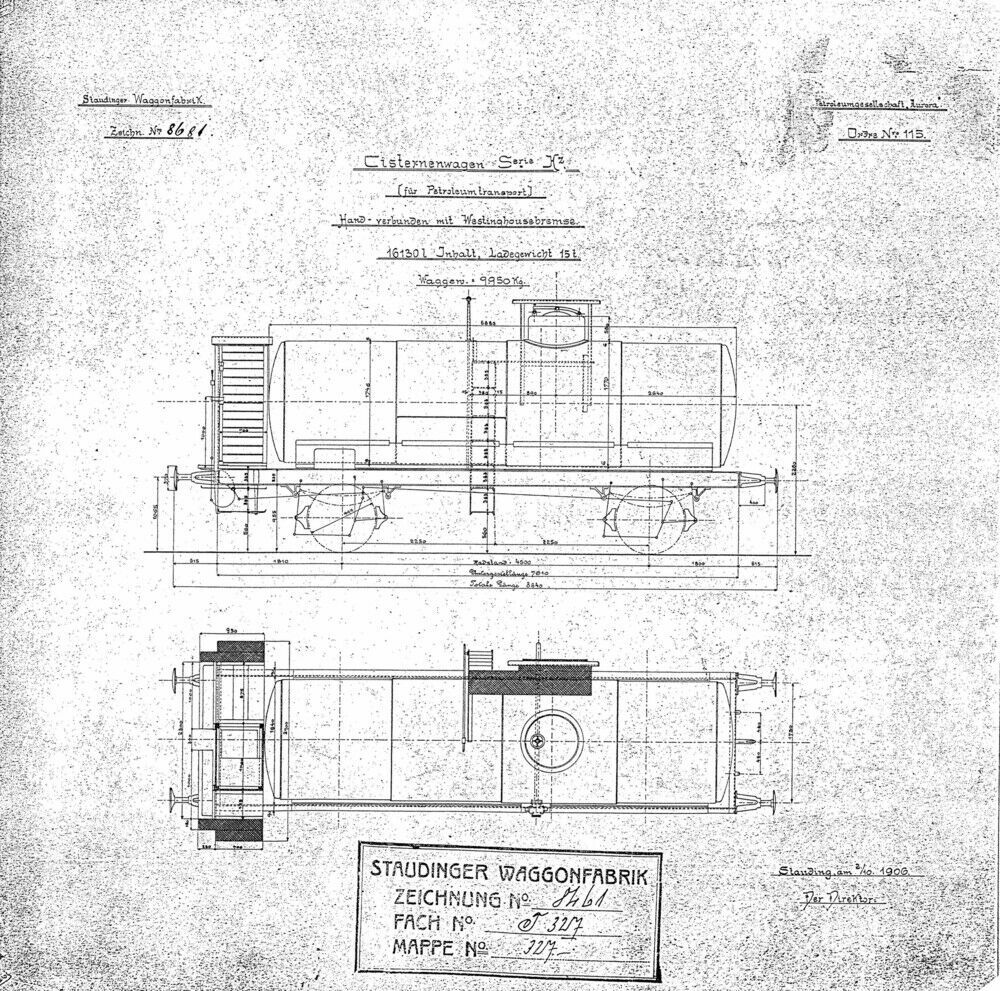

План:
http://dpmzdr.infomedia.digital/files/e0/c5/e0c5618473b8504fdb52d35d54111b0f21080648.jpg
План 1000:
http://dpmzdr.infomedia.digital/files/e0/c5/s1e0c5618473b8504fdb52d35d54111b0f21080648.jpg
План 2000:
http://dpmzdr.infomedia.digital/files/e0/c5/s2e0c5618473b8504fdb52d35d54111b0f21080648.jpg
Хронология:
<space=1em>В период Великой Отечественной войны и после неё на железные дороги Союза ССР попало много вагонов, которые до этого эксплуатировали на железных дорогах Европы. Часть из них была военными трофеями, а часть — подвижным составом, который передали по репарациям.
<space=1em>Разная ширина колеи не позволяла использовать этот подвижной состав на общей сети, а это были тысячи паровозов и десятки тысяч вагонов. Эта проблема оставалась актуальной и в 1940 году, когда к СССР присоединили территории Прибалтийских республик, Бессарабии, Западной Украины и Западной Белоруссии. До начала войны на этих территориях перешили порядка 2 100 км главных магистралей.
<space=1em>Второстепенные и рокадные направления не перешивали, так как переделка всего подвижного состава была экономически нецелесообразна. В состав входили десятки типов паровозов, многие из которых были «в возрасте». А также сотни разного типа вагонов, у которых отличались по типу колёсные пары, буксы и прочее. Исключить из инвентаря, передать или продать этот состав было нельзя — негде было бы взять на его замену новый. Поэтому сразу после войны на присоединённых территориях проходила эксплуатация европейского подвижного состава.
<space=1em>По мере перешивки железнодорожных линий подвижной состав выборочно подвергали переделке на широкую колею. Ширина колеи и тип колёсных пар определяют ширину рамы вагона. Поэтому при постановке колёсных пар для широкой колеи приходилось переделывать и буксовый узел. То есть тот узел, в котором вращается колёсная пара. Для этого направляющие буксы, правильнее — челюсти, подвергали переделке. Их выгибали так, чтобы увеличить расстояние между буксами, в которых находится ось. При этом приходилось переносить крепление рессорного подвешивания, для чего к раме вагона приваривали дополнительные опоры. По этому признаку очень легко определить происхождение вагона и понять, европейский он или нет.
<space=1em>Среди вагонного парка, который подвергли переделке, были и вагоны-цистерны разного назначения. Первоначально их использовали в поездной работе. С появлением современного подвижного состава их передавали для хозяйственных нужд подразделениям железных дорог и промышленным предприятиям.
<space=1em>Чтобы определять количество груза в цистернах, существует специальная тарировочная система.
<space=1em>У котлов бывает разная длина, диаметр, и, соответственно, разный объём. А у наливных грузов — разная плотность и различный коэффициент теплового расширения. Поэтому определить количество груза в котле было непросто.
<space=1em>Для этого все котлы цистерн калиброваны по типам. Тип котла цистерны нанесён на сам котел накладными цифрами и находится на верхней левой боковой стороне котла. Это касается и современных цистерн. Далее используется специальная линейка, которую опускают в котёл цистерны и определяют уровень налива груза. Количество груза определяют по таблице в специальном калибровочном справочнике.
<space=1em>То есть для определения количества груза необходимо знать тип котла цистерны, температуру груза, его уровень в котле и тип самого груза.
<space=1em>В справочнике за 1949 год значится 360 типов котлов цистерн, из них с 256-го по 360-й типы относятся к котлам европейских цистерн. К сожалению, в справочнике указан только тип котла. К какому точно он принадлежал типу вагона, не писали, так как в этом просто не было необходимости.

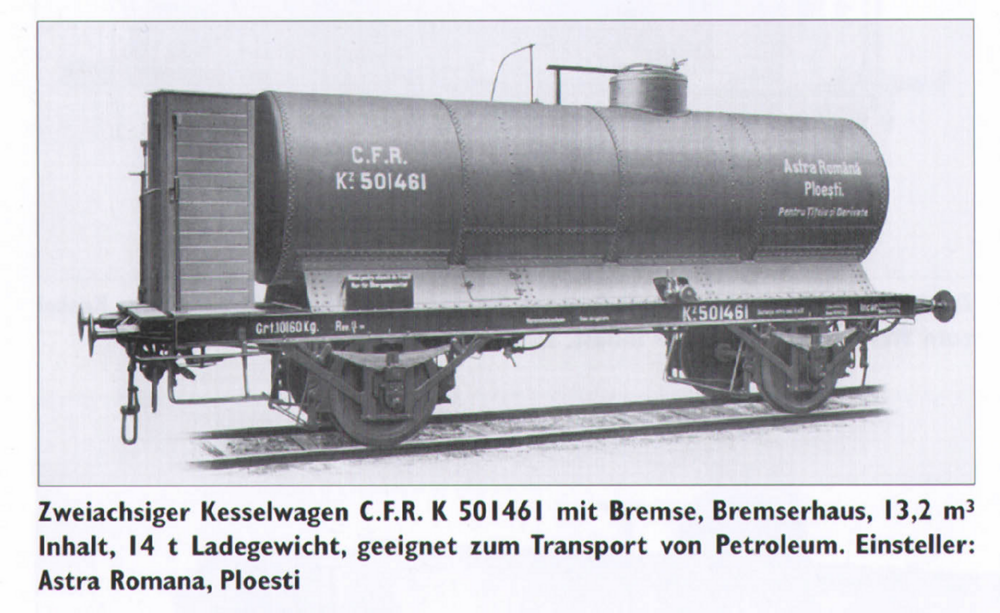

<space=1em>Находящаяся в коллекции музея цистерна однозначно принадлежит к типу вагонов, которые производили и эксплуатировали в Австро-Венгерской империи. После распада Австро-Венгерской империи в 1918 году эти типы цистерн в основном остались на железных дорогах Венгрии (MAV) и Румынии (CFR), поскольку многие вагоны принадлежали частным фирмам.

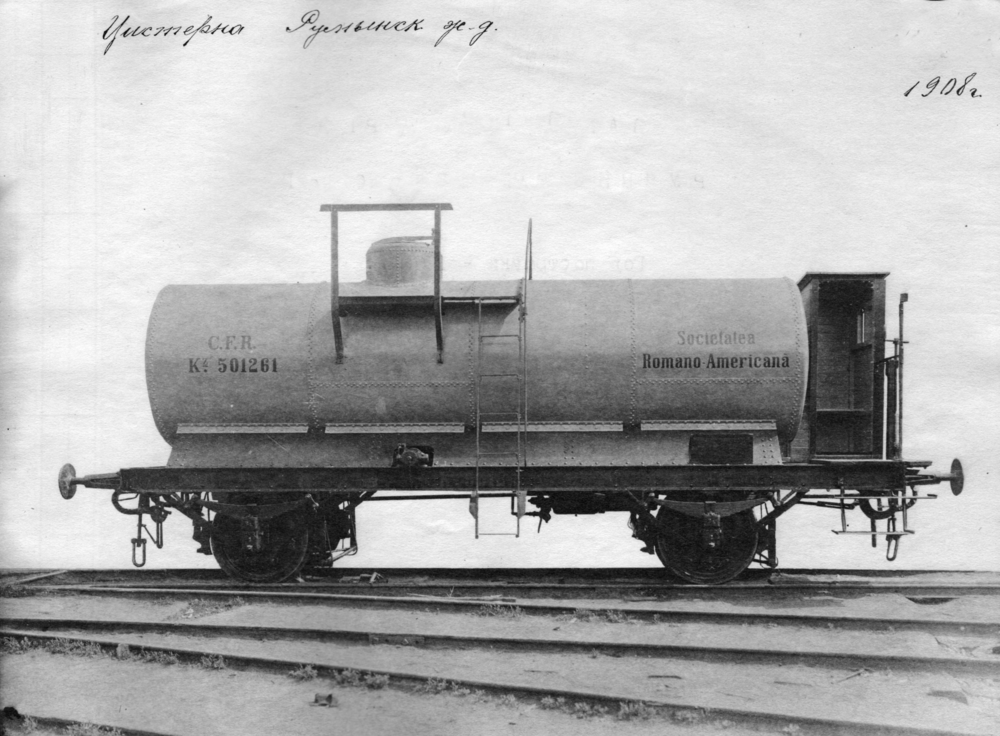

<space=1em>Для Румынских железных дорог в 1908 году Коломенский завод изготовил две партии таких цистерн. 50 вагонов изготовили по заказу Общества Romana Americana и 10 вагонов для Oбщества Aquila Franko-Romana. Это редкий пример поставки вагонов на экспорт из Российской империи.
<space=1em>Были и другие исключения. Так, Тверской завод поставлял даже пассажирские вагоны в Италию. Но транспортировка и разработка детальных чертежей стоили дорого, что ограничивало возможности экспорта.
<space=1em>Вагон-цистерну построили в 1905 году на заводе Brünn-Königsfelder Maschinenfabrik Lederer & Porges (Brno-Královopolská strojírna Lederer & Porges).
<space=1em>Его основали двоюродные братья Filipem Porgesem и Augustem Lederere в 1889 году для производства металлоизделий и оборудования. Первоначально это были вагоны-цистерны и паровые котлы. Позднее ассортимент продукции расширили на производство трамваев, автомотрис, охлаждающей техники, паровых насосов, мощных кранов и металлоконструкций. На этом заводе с 1949 по 1952 год изготавливали тендера для паровозов типа Э<sup>Р</sup>, поставлявшихся в СССР.
<space=1em>Вероятнее всего, вагон попал на железные дороги СССР вместе с присоединенной Львовской железной дорогой. К 1949 году экипаж переделали на колею 1 524 мм, вагону присвоили номер 1818964. В 1950-е годы цистерну приписали к вагонному парку Львовской железной дороги.
<space=1em>Вагон передали в музей в 1998 году из локомотивного депо Санкт-Петербург-Пассажирский-Московский Октябрьской железной дороги.
