Вагоны
ДВ 714160
<space=1em><b>Заказ в Канаде и США</b>
<space=1em>В <nobr>1915–1919 гг.</nobr> по заказу Министерства путей сообщения России в Канаде и США построено свыше <nobr>19 000</nobr> грузовых вагонов. Они поставлялись в разобранном виде и собирались в специально для этого организованных мастерских на станции Первая Речка под Владивостоком.
<space=1em>Конструкция этого заказа оказала большое влияние на последующие отечественные разработки в области вагоностроения. Одним из следствий стал отказ от двухосных крытых вагонов и переход в конце <nobr>1920-х гг.</nobr> к постройке большегрузных с несущим каркасом кузова и поясными тележками. Эти конструктивные решения были позаимствованы у вагонов американской и канадской постройки и получили большое распространение.
<space=1em><b> Музейный экспонат</b>

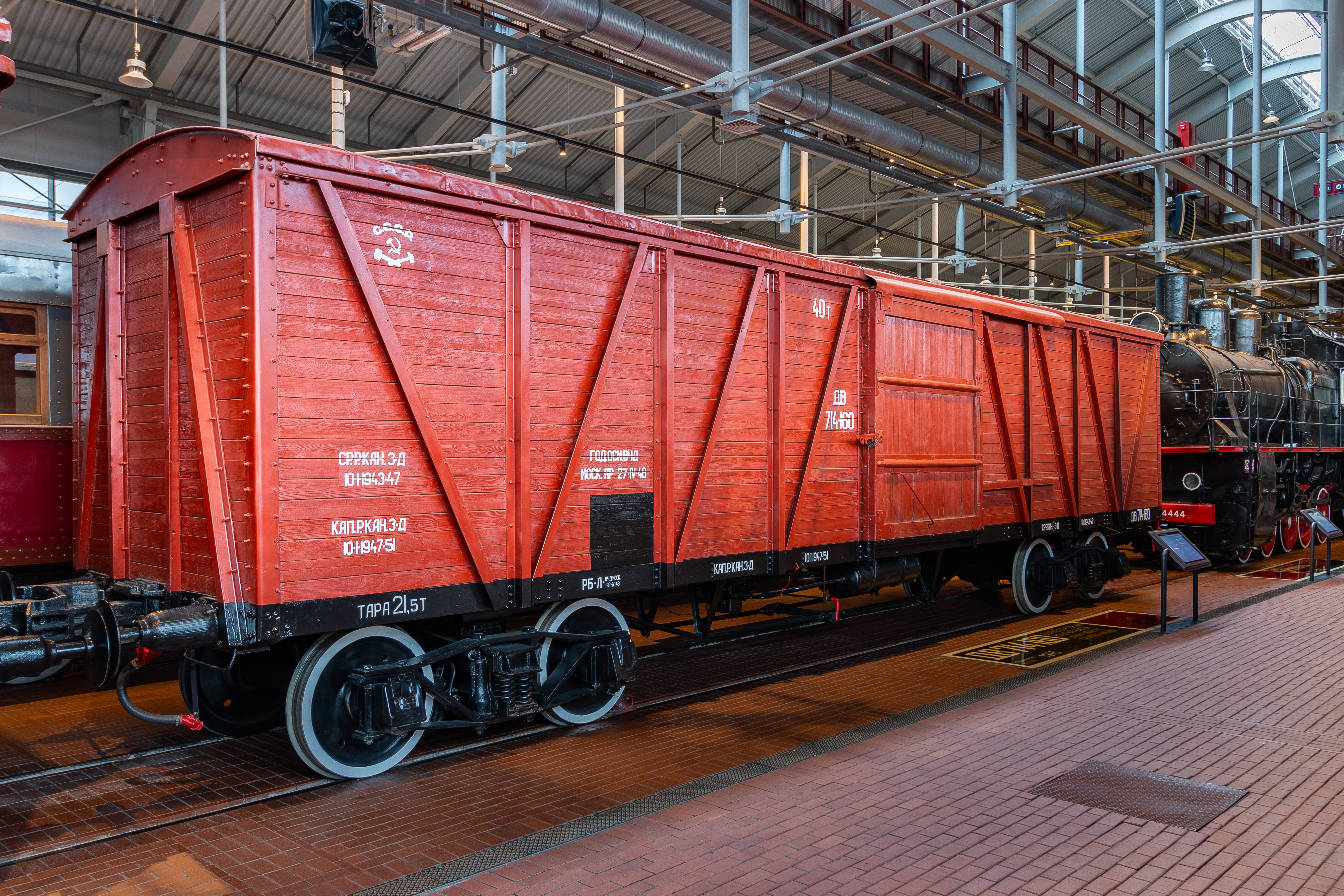

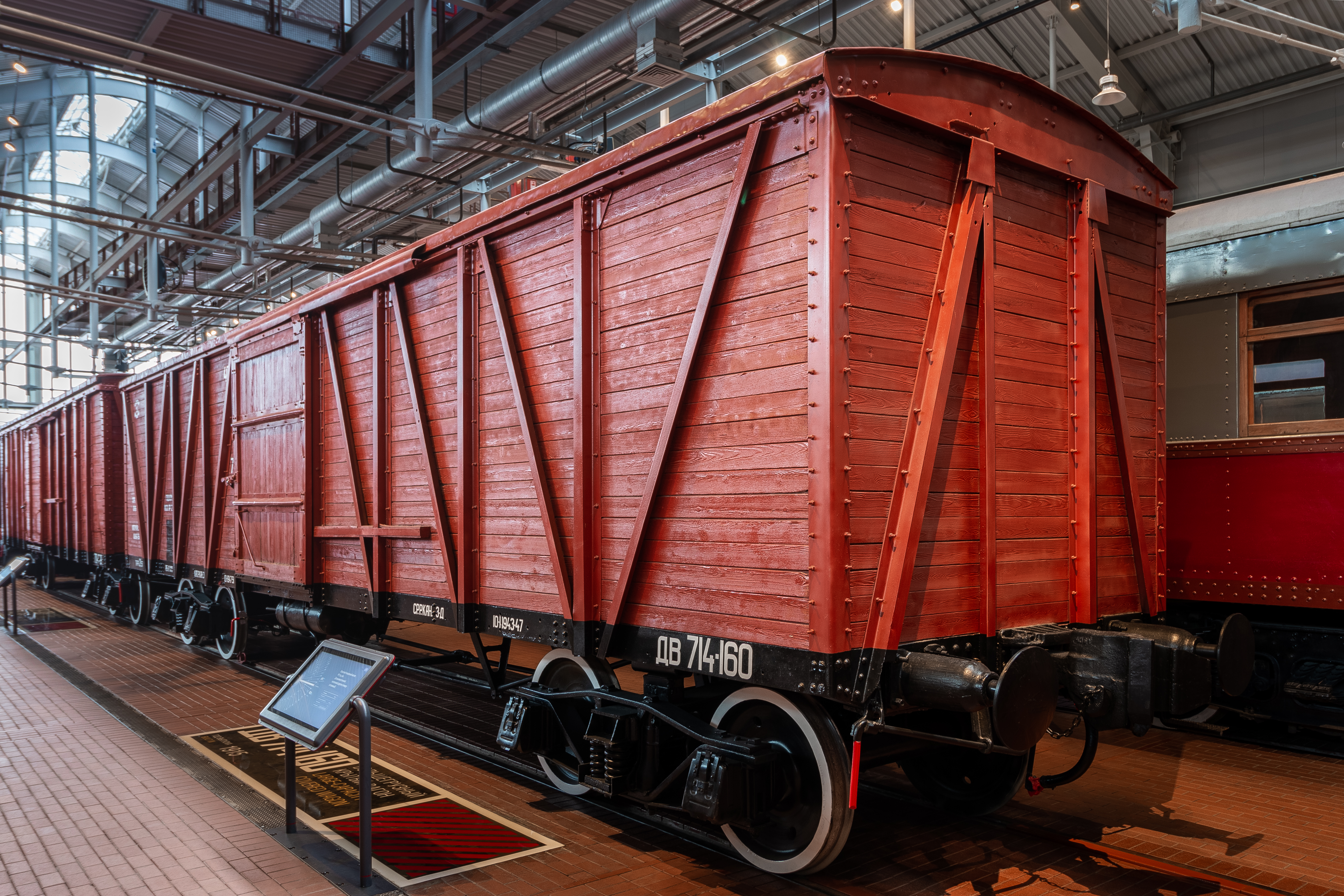

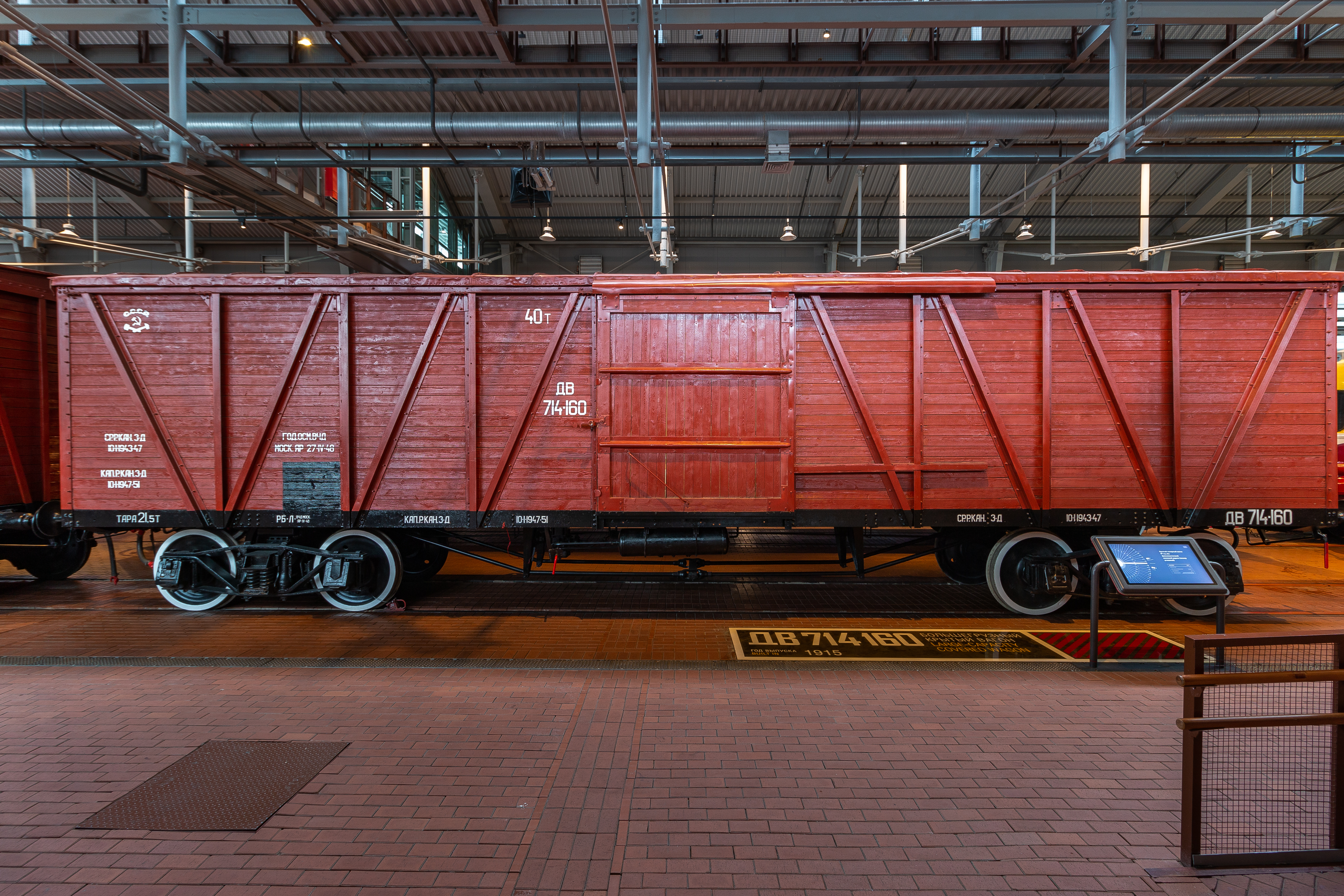

<space=1em>Вагон в музее построен в <nobr>1915 г.</nobr> Обществом Восточного вагоностроительного завода в Нью-Глазго, Канада, в числе первых <nobr>2 000</nobr> выпущенных этим заводом для России, из которых <nobr>175 затонуло</nobr> при перевозке. Собран в <nobr>1916 г.</nobr> Владивостокскими временными мастерскими. В ходе эксплуатации подвергался модернизациям, включающим установку автосцепок, демонтаж ручного тормоза, замену воздушного тормоза и тележек. В <nobr>1961 г.</nobr> на Вологодском вагоноремонтном заводе переоборудован в дизель-электростанцию, вскоре получил номер <nobr>971-7516</nobr>.
<space=1em>Вагон передан музею локомотивным депо Сибирцево Дальневосточной железной дороги в <nobr>1992 г.</nobr> В <nobr>1992–2000 гг.</nobr> использовался как служебный для доставки музейной техники.
<space=1em>Окраска вагона ответствует периоду между модернизацией и переоборудованием в дизель-электростанцию. При этом сохранён более поздний воздушный тормоз.
ID экспоната:
17
Галерея изображений:
http://dpmzdr.infomedia.digital/files/37/c7/s137c7c9d17626635a5328b6f65626a7091bda8128.jpg / http://dpmzdr.infomedia.digital/files/3e/ad/s13eada0c0d8f286e182f464e7c0dad23b48d54869.jpg / http://dpmzdr.infomedia.digital/files/f1/c3/s1f1c387f2be812ffdacc3d621e26bee8c94a82e04.jpg
Галерея изображений (оригинал):
http://dpmzdr.infomedia.digital/files/37/c7/37c7c9d17626635a5328b6f65626a7091bda8128.jpg / http://dpmzdr.infomedia.digital/files/3e/ad/3eada0c0d8f286e182f464e7c0dad23b48d54869.jpg / http://dpmzdr.infomedia.digital/files/f1/c3/f1c387f2be812ffdacc3d621e26bee8c94a82e04.jpg
Галерея изображений 2000:
http://dpmzdr.infomedia.digital/files/37/c7/s237c7c9d17626635a5328b6f65626a7091bda8128.jpg / http://dpmzdr.infomedia.digital/files/3e/ad/s23eada0c0d8f286e182f464e7c0dad23b48d54869.jpg / http://dpmzdr.infomedia.digital/files/f1/c3/s2f1c387f2be812ffdacc3d621e26bee8c94a82e04.jpg

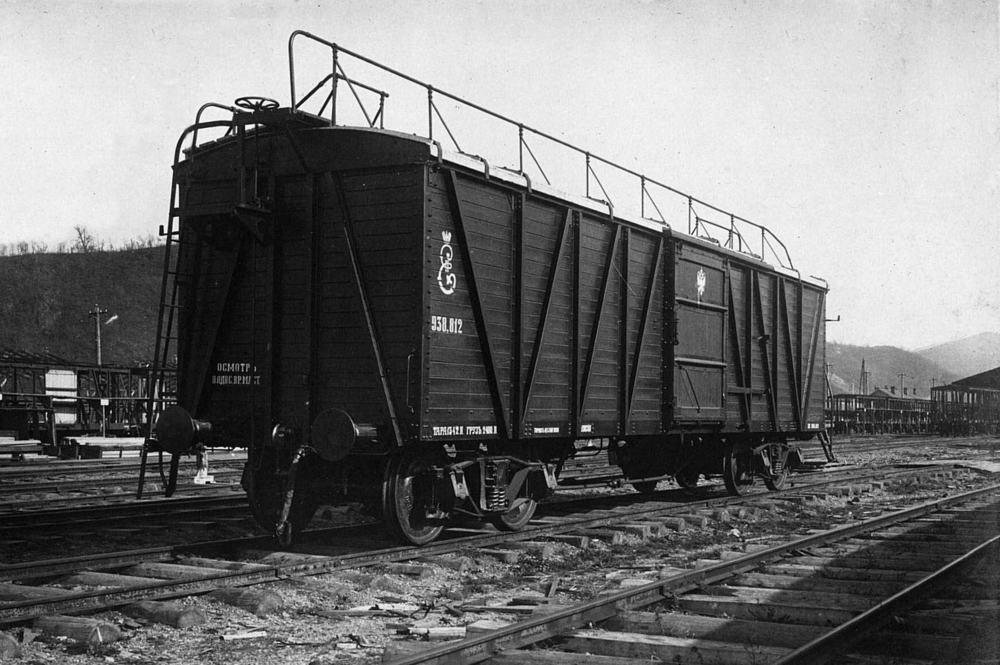

Исторические фото:
http://dpmzdr.infomedia.digital/files/99/cd/s199cd79bc52db36dd77b43673abe7cc6044439847.png / http://dpmzdr.infomedia.digital/files/4c/9f/s14c9fe61fd4987ff8f0de42fd8df454ab614968c7.png / http://dpmzdr.infomedia.digital/files/93/b4/s193b431811299d89963073ba63983d3f16bebebe0.png / http://dpmzdr.infomedia.digital/files/0a/ce/s10ace194de06c8ed992123ff65d64925c9ab8d8c5.png / http://dpmzdr.infomedia.digital/files/c4/50/s1c4508b7c193a0a15f676ec7f0b7fc6e7bb67f6af.png / http://dpmzdr.infomedia.digital/files/8f/c9/s18fc9be9588eeef933ba5467a3784b99f4df30895.png / http://dpmzdr.infomedia.digital/files/b7/66/s1b766a49a7ee83ec592f5bb9bfa44c4bf3effd247.jpg / http://dpmzdr.infomedia.digital/files/1e/6e/s11e6ea11450bdaf1314571b75ce8c5b12a7a272b0.png
Параметры (технические характеристики):
Количество осей
4
Тип тележки
Даймонд / Колёсная база тележки, мм
1 905
Площадь пола, м²
35
Высота внутри по стене от пола, мм
2 370
База вагона, мм
9 373
Длина рамы, мм
13 094
Тара вагона, т
20,6
Грузоподъёмность, т
40
Наибольший вес брутто, т
60,6
Нагрузка на рельс, т
15,2
Установка автосцепки
Возможна
Тип упряжки
Объединённая, усиленная
Длина по буферам, мм
14 284
Вместимость, м<sup>3</sup>
80
Ширина внешняя по выступающим деталям, мм
3 134
Ширина внутренняя, мм
2 692
Высота от уровня рельса до крыши, мм
3 922
Высота полная от уровня рельса, мм
4 607

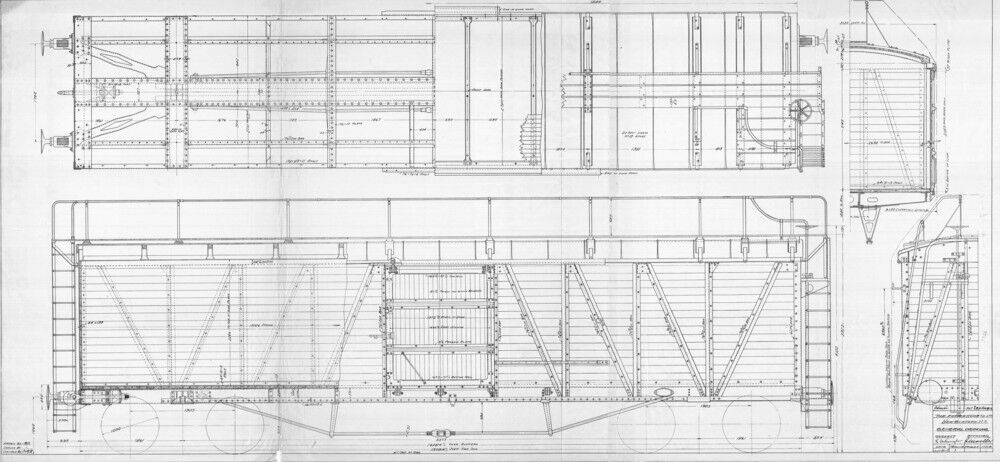

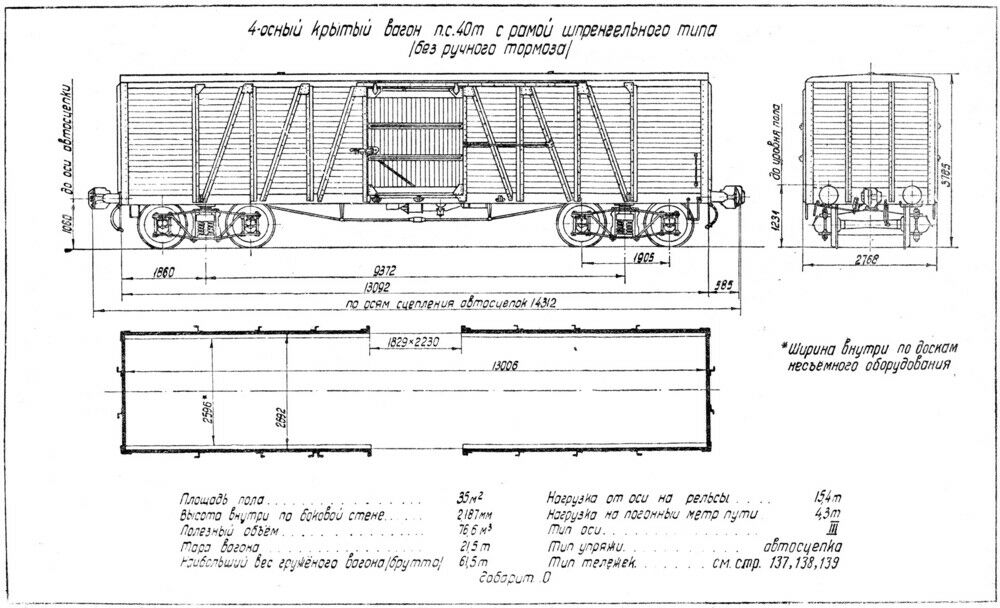

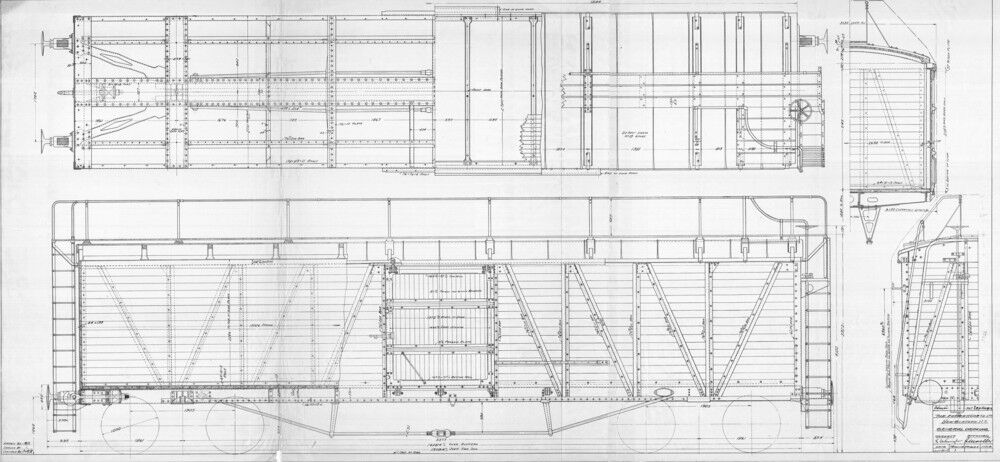

План:
http://dpmzdr.infomedia.digital/files/29/14/291435f7774e07c8940b2a2d4bcdcea277a8ad8f.jpg / http://dpmzdr.infomedia.digital/files/5f/80/5f8070daef717cb9bee8b69369e36295b860c2f0.jpg
План 1000:
http://dpmzdr.infomedia.digital/files/29/14/s1291435f7774e07c8940b2a2d4bcdcea277a8ad8f.jpg / http://dpmzdr.infomedia.digital/files/5f/80/s15f8070daef717cb9bee8b69369e36295b860c2f0.jpg
План 2000:
http://dpmzdr.infomedia.digital/files/29/14/s2291435f7774e07c8940b2a2d4bcdcea277a8ad8f.jpg / http://dpmzdr.infomedia.digital/files/5f/80/s25f8070daef717cb9bee8b69369e36295b860c2f0.jpg
Хронология:
<space=1em>В период Первой мировой войны требовалось много вагонов. Росли воинские перевозки, эвакуировали материальную часть заводов, фабрик и железных дорог с территории Польских губерний, а также Курляндской, Лифляндской, Эстляндской и части Ковенской губерний. Поэтому в 1915–1919 годы в Канаде и США разместили заказ на постройку грузовых двух- и четырёхосных товарных вагонов.

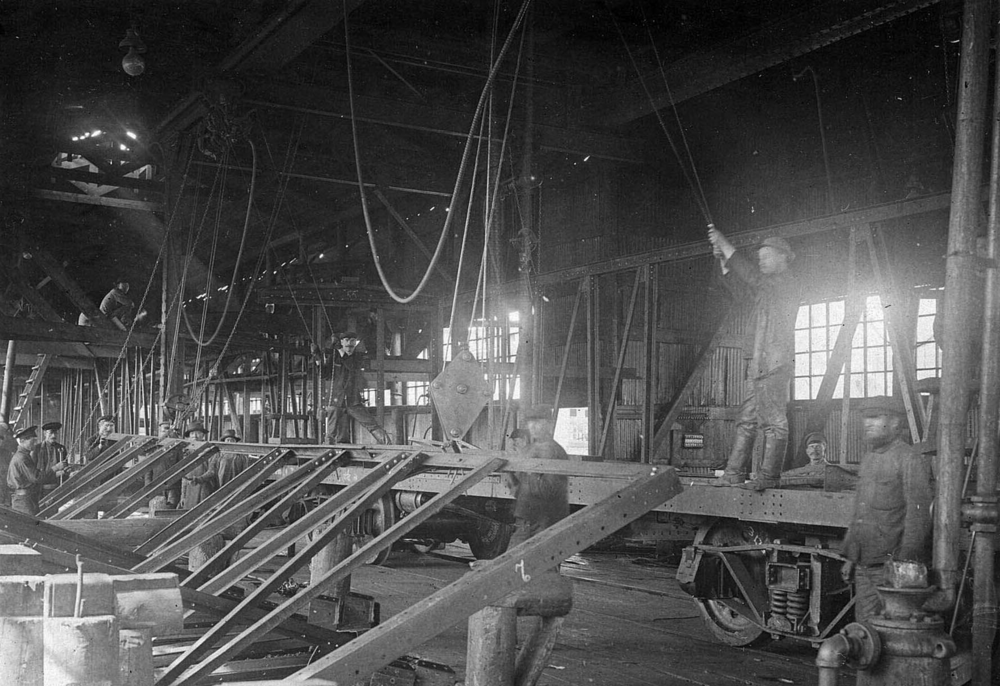

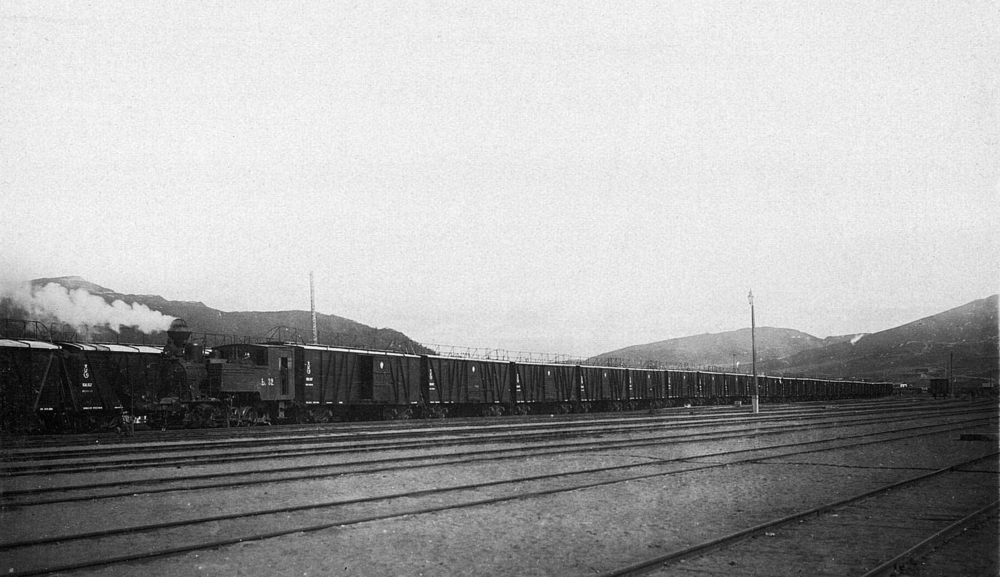

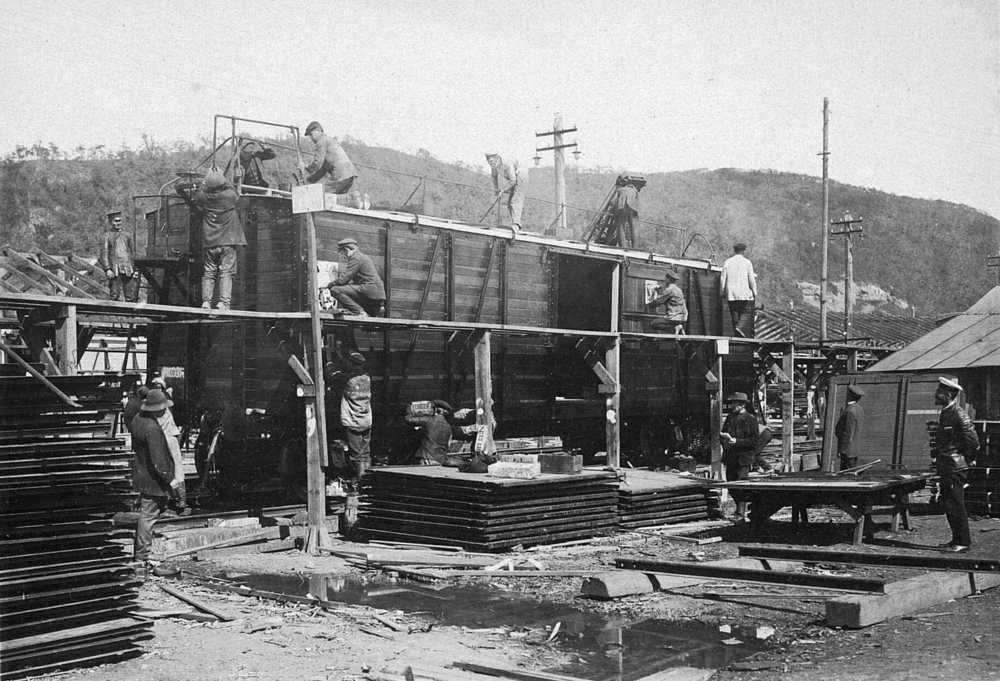

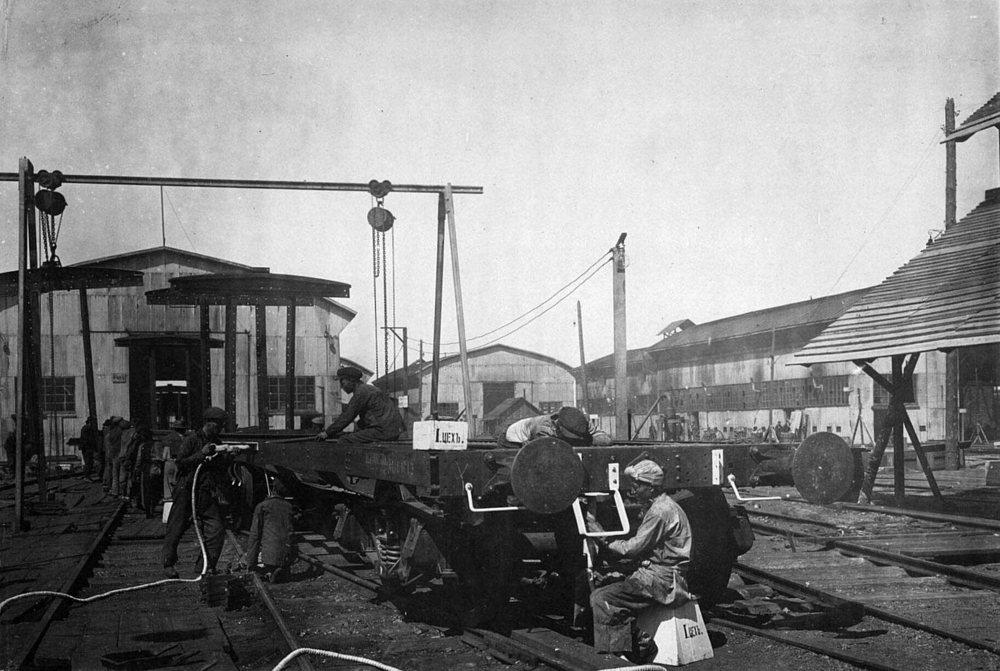

<space=1em>В итоге их построили больше 19 000 штук. Вагоны в разобранном виде на судах доставляли во Владивосток. Там их собирали во временных мастерских, специально организованных для этого на станции Первая Речка. Из них порядка 12 000 штук были четырёхосными большегрузными вагонами грузоподъёмностью 40 т, которую позже увеличили до 50 т.

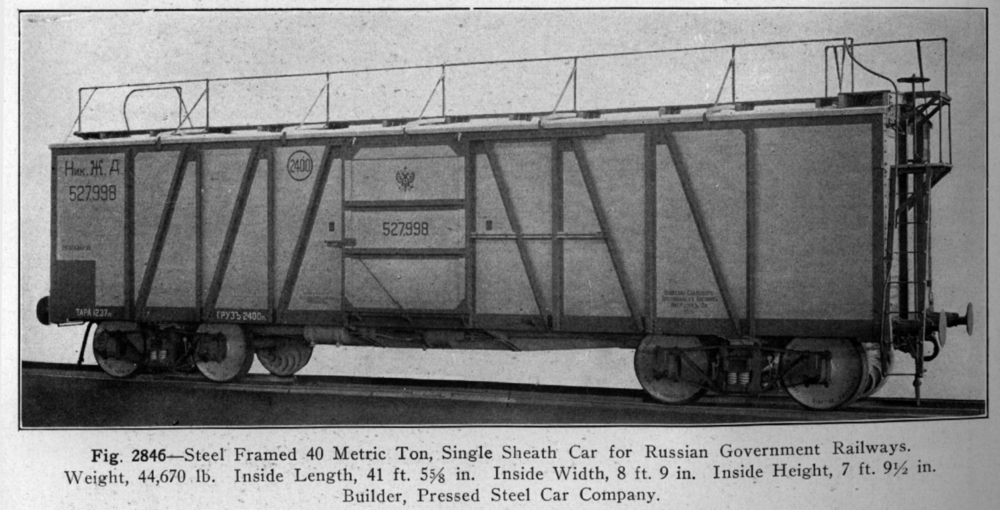

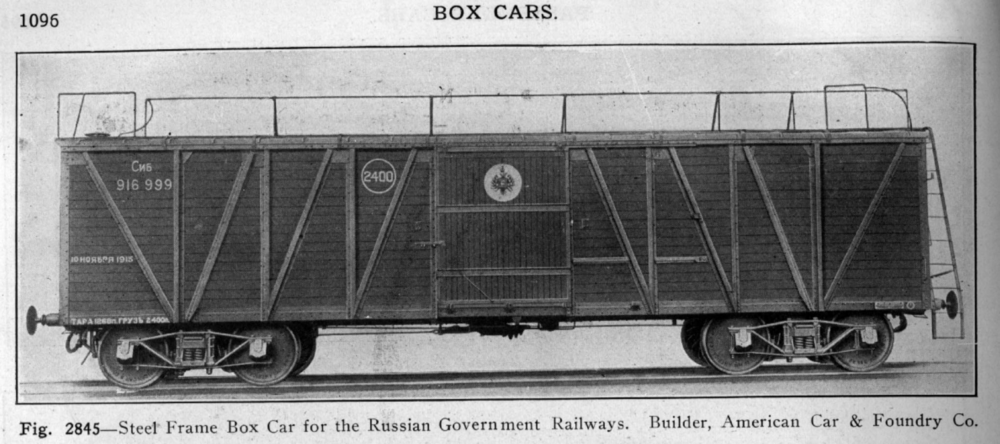

<space=1em>Четырёхосные большегрузные вагоны строили два американских завода и один канадский: American Car & Foundry Company (New York), Pressed Steel Car Company (Pittsburgh) и The Eastern Car Company Limited (New Glasgow) соответственно. Этот заказ выполняли в спешном порядке, и поставки начались уже в конце 1915 года.
<space=1em>Музею вагон передало локомотивное депо Сибирцево Дальневосточной железной дороги в 1992 году. В 1992–2000 годы его использовали как служебный вагон для доставки музейной техники.
