Пассажирский электровоз постоянного тока ЧС1-041

<space=1em><b>Зарубежный опыт</b>

<space=1em>В середине <nobr>1950-х гг.</nobr> на железнодорожном транспорте СССР начался масштабный процесс замены паровозов на «прогрессивные виды <nobr>тяги» —</nobr> дизельную и электрическую. Для поездной работы на участках и целых направлениях железных дорог, переводимых на электрическую тягу, требовалось большое количество новых мощных электровозов, которые смогли бы успешно заменить паровозы. В случае с грузовыми локомотивами вопрос был решён запуском в серийное производство электровозов <nobr>серий ВЛ8</nobr> и ВЛ23.

<space=1em>В случае с пассажирскими локомотивами вопрос стоял более остро. На создание специальных пассажирских электровозов требовалось длительное время, и для скорейшего насыщения парка таких машин было решено использовать зарубежный опыт. Кроме того, сыграл свою роль и политический аспект — для укрепления недавно зародившегося Совета экономической взаимопомощи требовалось принятие конкретных решений по экономическому сотрудничеству стран социалистического лагеря.

<space=1em><b>Чехословацкий проект</b>

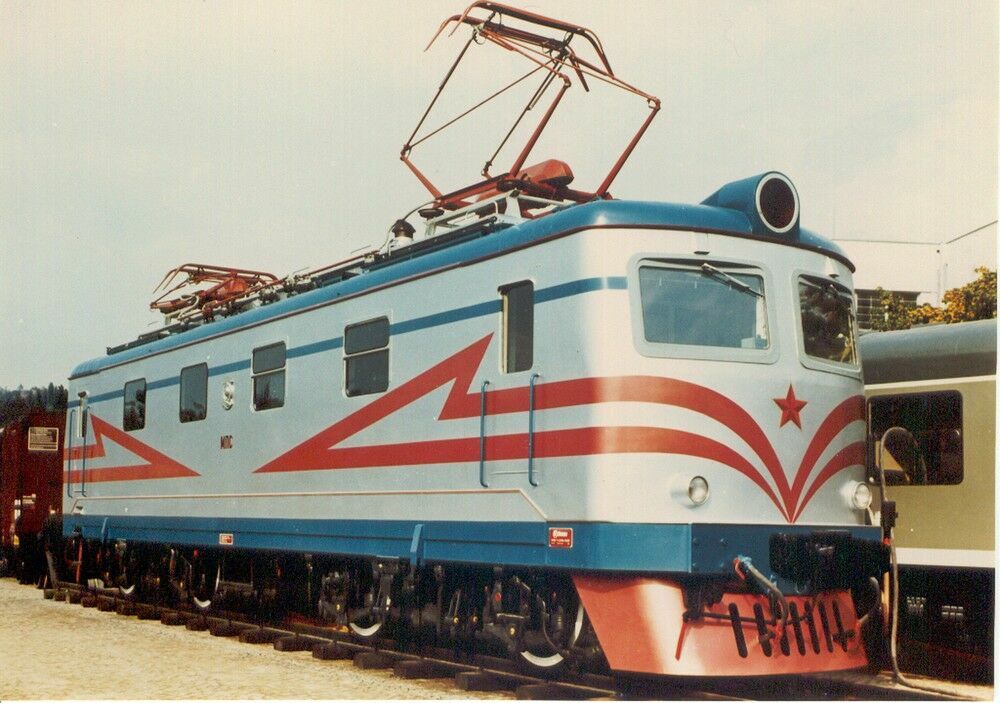

<space=1em>В итоге в середине <nobr>1950-х гг.</nobr> заказ на производство пассажирских электровозов для советских железных дорог размещён на чехословацком заводе «Шкода» (Škoda) в <nobr>Пльзени —</nobr> крупном машиностроительном предприятии, основанном ещё в <nobr>1859 г.</nobr> В послевоенное время завод «Шкода» выпустил четырёхосный электровоз постоянного тока, обозначение в <nobr>ЧССР — Е499</nobr>, заводской <nobr>тип 12Е</nobr>. Он получился настолько удачным, что в дальнейшем послужил основой для создания большого семейства как грузовых, так и пассажирских электровозов, в том числе поставлявшихся и на экспорт в Польшу, Болгарию, КНДР. Именно такой электровоз решено закупить для советских железных дорог.

<space=1em><b>Адаптация для СССР</b>

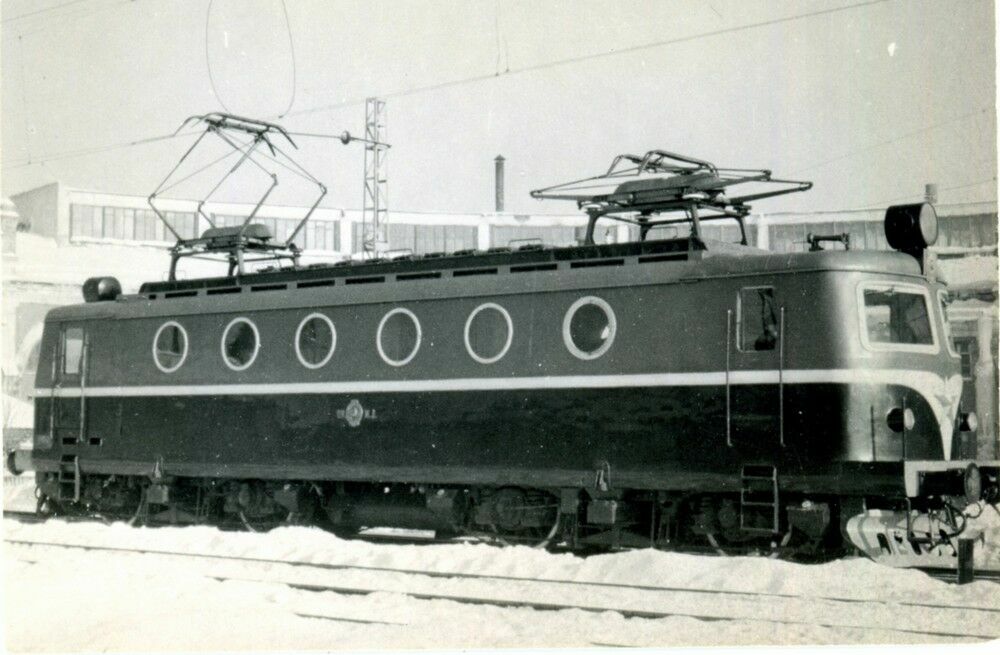

<space=1em>В <nobr>1957 г.</nobr> два электровоза заводского <nobr>типа 24Е</nobr>, представлявших собой несколько доработанные для работы на сети МПС локомотивы 12Е, поступили в СССР. Машины получили обозначение ЧС1 (чехословацкий, первый тип) и прошли испытания на линиях <nobr>Москва — Серпухов</nobr>, <nobr>Москва — Калинин</nobr> и на экспериментальном кольце ВНИИЖТ в Щербинке. На основании результатов испытаний «Шкода» внесла в конструкцию ЧС1 некоторые изменения и с <nobr>1959 г.</nobr> начала серийный выпуск электровозов заводского <nobr>типа 41Е</nobr>.

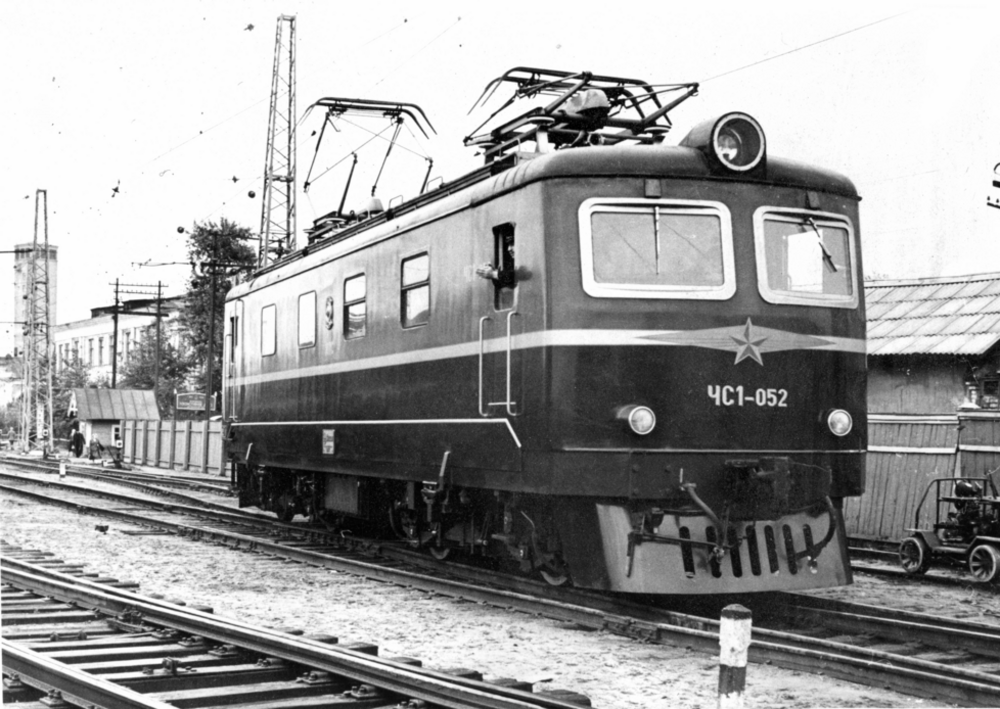

<space=1em>В отличие от 24Е, у 41Е песочницы помещались в кузове, изменилась форма окон в машинном отделении (прямоугольные с форточками вместо круглых), буферных брусьев, путеочистителя, тележки получили новую систему рессорного подвешивания, а также был внесён ряд изменений в механическую часть.

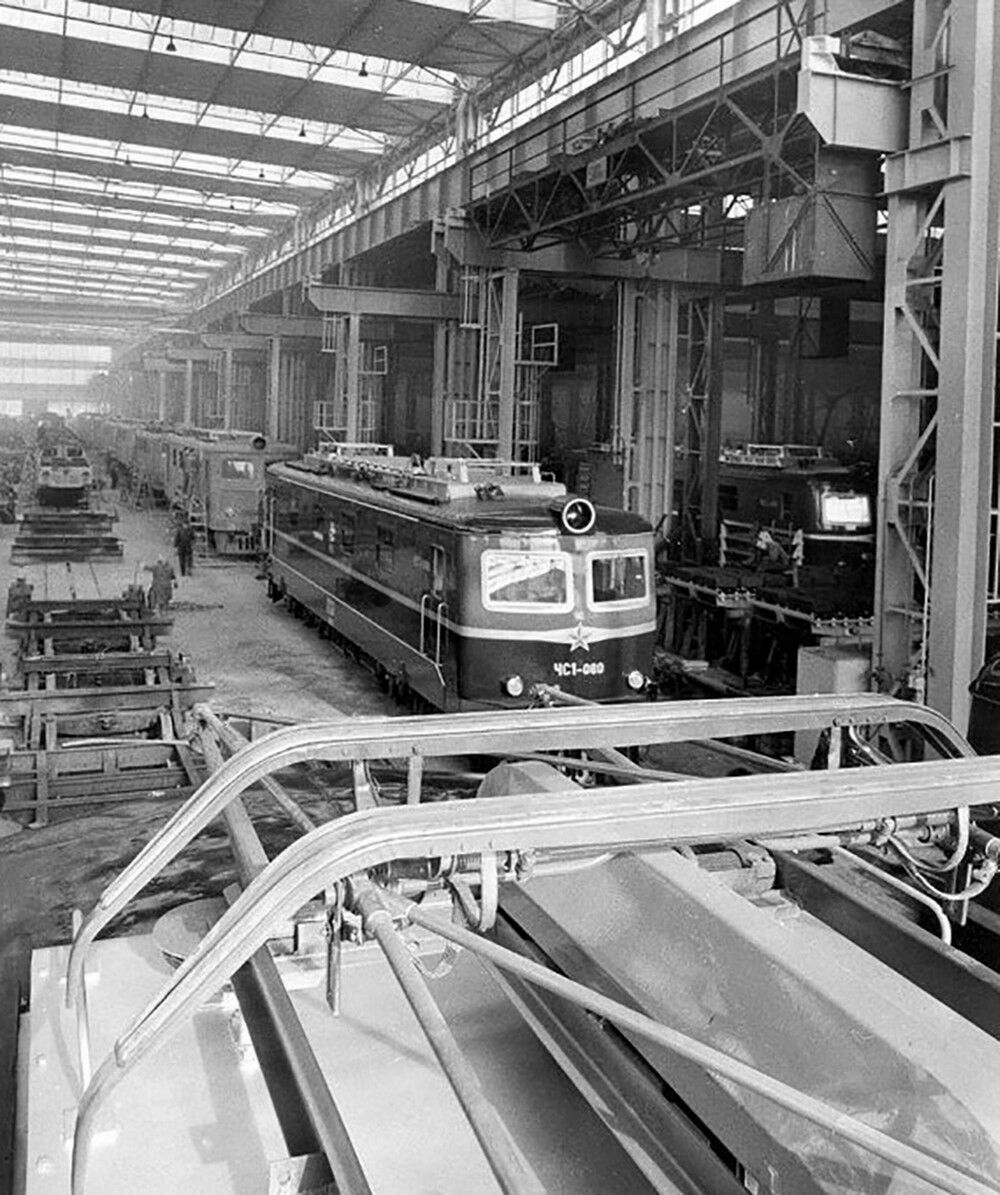

<space=1em>В <nobr>1959 г.</nobr> построены электровозы <nobr>серии ЧС1</nobr> <nobr>№ 003–005</nobr> заводского <nobr>типа 41Е₀</nobr> и <nobr>№ 006–017</nobr> <nobr>типа 41Е₁</nobr>, а в <nobr>1960 г. —</nobr> <nobr>№ 018–101</nobr> <nobr>типа 41Е₂</nobr>. На изготовленном в <nobr>1960 г.</nobr> последнем электровозе серии <nobr>ЧС1 102</nobr> заводского типа <nobr>29Е₀</nobr> в качестве эксперимента применены новые тяговые электродвигатели увеличенной мощности. В дальнейшем выпущена целая серия подобных локомотивов, получившая самостоятельное обозначение ЧС3, заводские <nobr>типы 29Е₁</nobr> и 29Е₂.

<space=1em><b>Особенности</b>

<space=1em>Основной особенностью электровозов серии ЧС1 являлось применение опорно-рамного подвешивания тяговых электродвигателей. Крутящий момент от двигателя к осевому редуктору передавался через упругие крестовины и вал (привод системы Сешерон). Зубчатая <nobr>передача —</nobr> жёсткая, прямозубая, односторонняя. Система управления <nobr>электровозом —</nobr> реостатно-контакторная, с двумя возможными соединениями двигателей, последовательным и параллельным. В кузове устанавливались два мотор-компрессора и два мотор-вентилятора.

<space=1em><b>Эксплуатация</b>

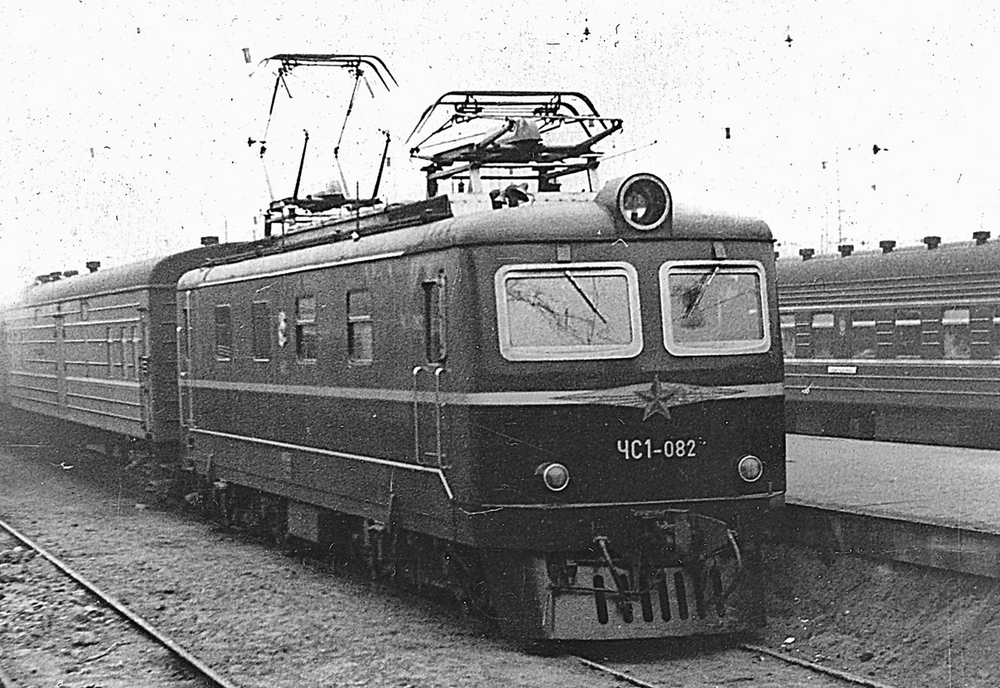

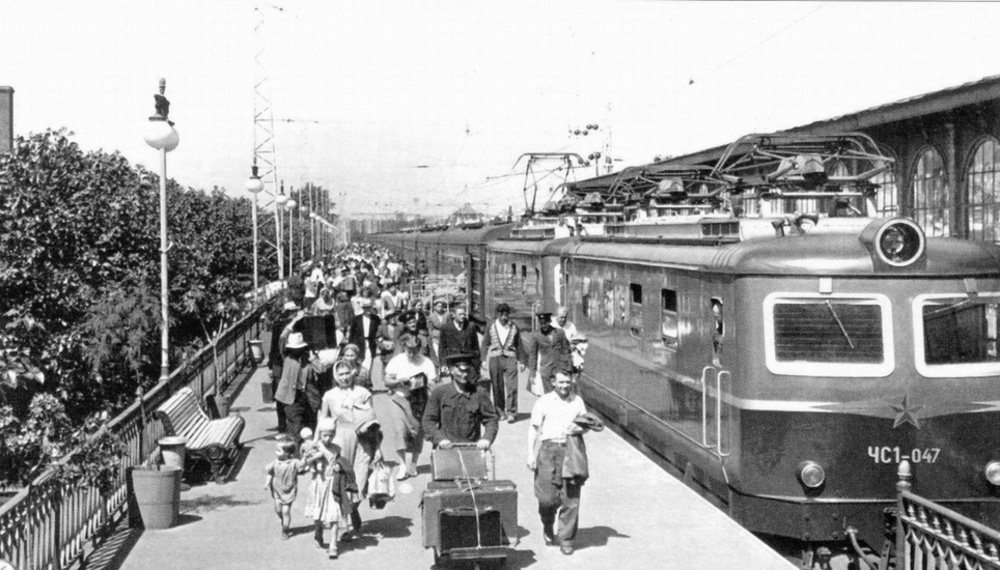

<space=1em>Первоначально пассажирские электровозы ЧС1 эксплуатировались на Московской железной дороге на линиях <nobr>Москва —</nobr> <nobr>Курск —</nobr> Харьков, <nobr>Москва — Владимир</nobr>, <nobr>Москва —</nobr> Рязань и на Октябрьской на линии <nobr>Ленинград —</nobr> Москва. По мере поступления новых, более мощных электровозов ЧС2 в <nobr>1960-х</nobr> годах, ЧС1 с Октябрьской и Московской дорог постепенно переданы на Приднепровскую и Западно-Сибирскую.

<space=1em>В конце <nobr>1960-х гг.</nobr> часть электровозов переоборудована для возможности работы в двухсекционном сцепе по «системе многих единиц». Большинство электровозов серии ЧС1 проработали на советских железных дорогах до конца <nobr>1970-х —</nobr> начала <nobr>1980-х гг.</nobr>

<space=1em><b>Музейный экспонат</b>

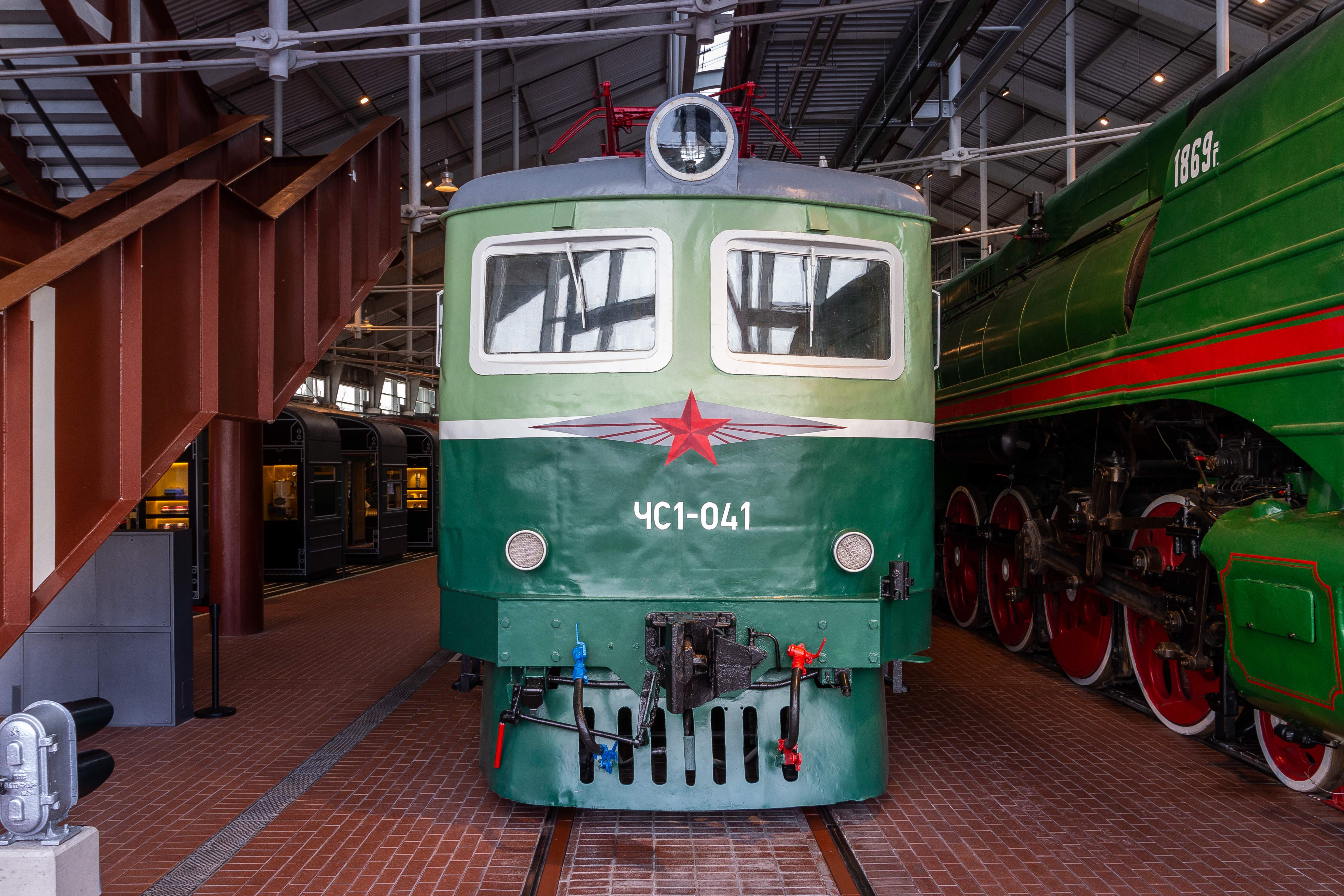

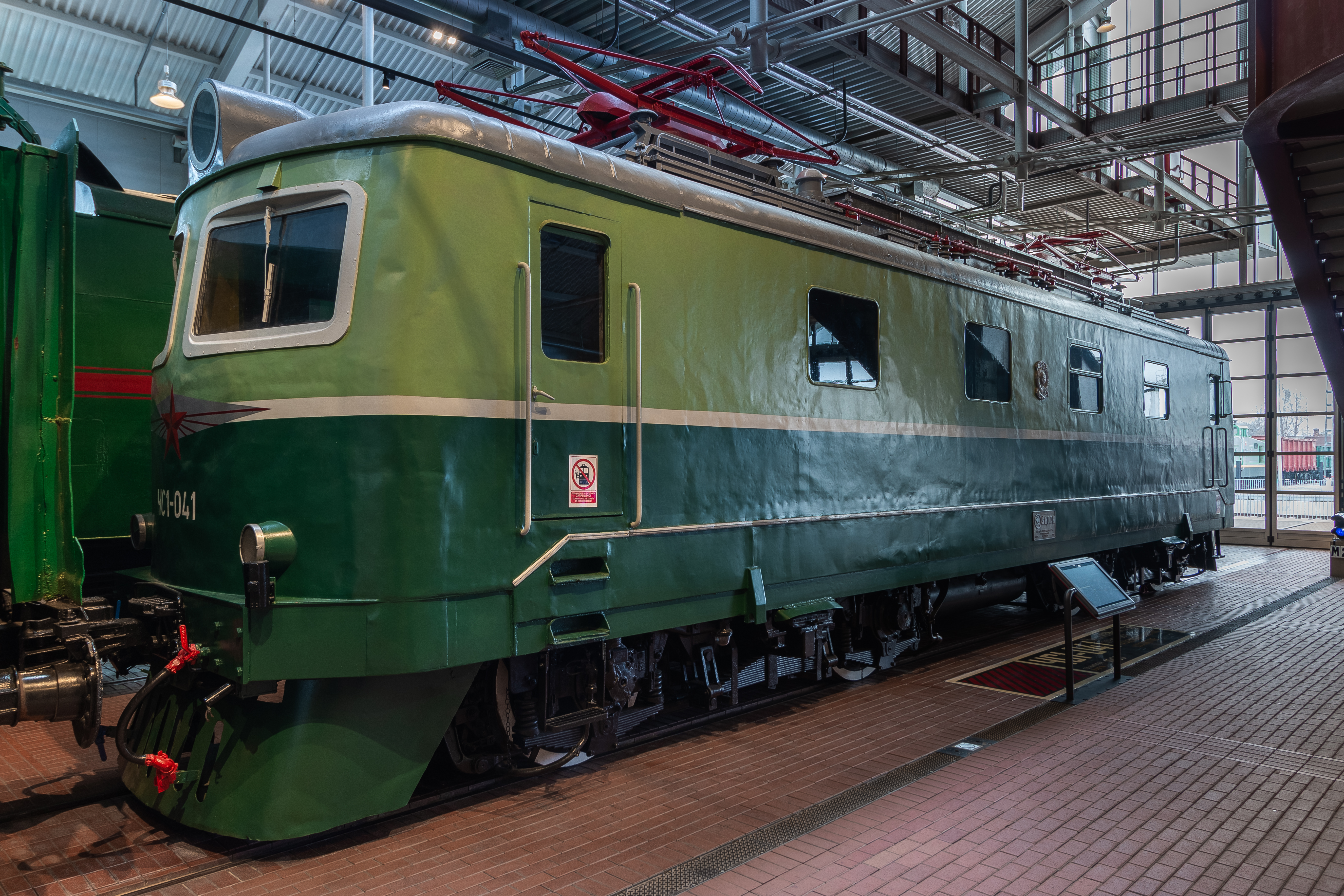

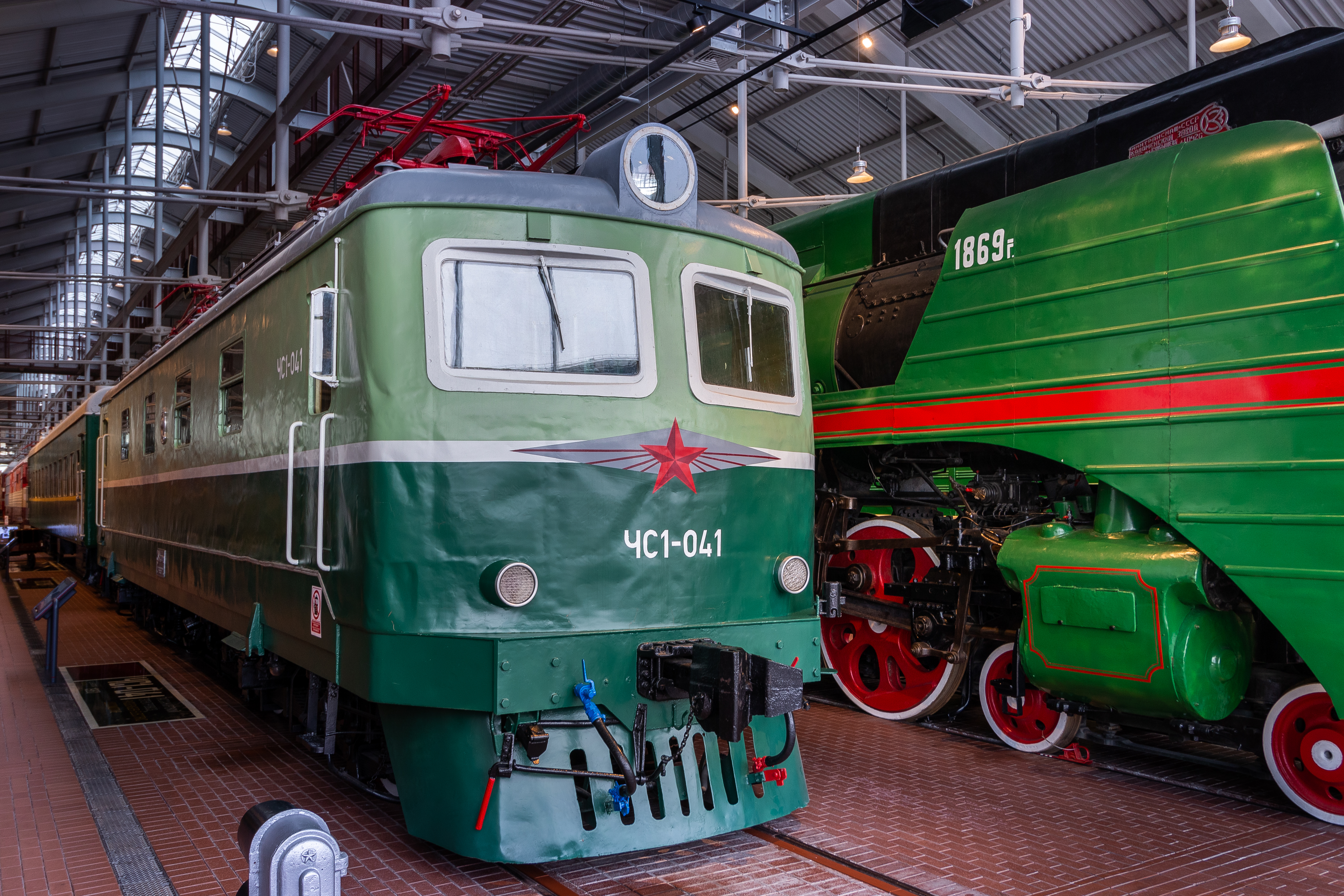

<space=1em>Представленный в музее электровоз <nobr>ЧС1 041</nobr>, построенный в <nobr>1960 г.</nobr>, с завода поступил на Московскую железную дорогу, а в <nobr>1968 г.</nobr> передан на Западно-Сибирскую. Электровоз является собственностью Центрального музея железнодорожного транспорта, в коллекции которого находится с <nobr>1980-х гг.</nobr>

ID экспоната:  112

Аудио:  http://dpmzdr.infomedia.digital/files/6f/d6/6fd67275960911f750b595750bbec3c3e7240c67.ogg

Галерея изображений:  http://dpmzdr.infomedia.digital/files/07/4c/s1074c8a316d8f8d4cd0d1ccef72799f8ece853acd.jpg / http://dpmzdr.infomedia.digital/files/5a/7f/s15a7f719c34a8e9e3cd24d5ab4721f187df82d411.jpg / http://dpmzdr.infomedia.digital/files/d3/9d/s1d39d271fed70eaf4386ef509a534c9fe744d22dd.jpg

Галерея изображений (оригинал):  http://dpmzdr.infomedia.digital/files/07/4c/074c8a316d8f8d4cd0d1ccef72799f8ece853acd.jpg / http://dpmzdr.infomedia.digital/files/5a/7f/5a7f719c34a8e9e3cd24d5ab4721f187df82d411.jpg / http://dpmzdr.infomedia.digital/files/d3/9d/d39d271fed70eaf4386ef509a534c9fe744d22dd.jpg

Галерея изображений 2000:  http://dpmzdr.infomedia.digital/files/07/4c/s2074c8a316d8f8d4cd0d1ccef72799f8ece853acd.jpg / http://dpmzdr.infomedia.digital/files/5a/7f/s25a7f719c34a8e9e3cd24d5ab4721f187df82d411.jpg / http://dpmzdr.infomedia.digital/files/d3/9d/s2d39d271fed70eaf4386ef509a534c9fe744d22dd.jpg

Исторические фото:  http://dpmzdr.infomedia.digital/files/63/0f/s1630f6491b8d288cc77779a3eeae7c5865c853a1b.jpg / http://dpmzdr.infomedia.digital/files/46/f7/s146f7aad4ea4fb3dac05fdcfcb0783a47d01c25d6.png / http://dpmzdr.infomedia.digital/files/66/ee/s166ee3fdb3ed86f4bfd5bb933f2139e53145d8b7e.png / http://dpmzdr.infomedia.digital/files/39/f3/s139f336efa6c62ebf84aa30703ee166b01b7c957b.png / http://dpmzdr.infomedia.digital/files/29/f3/s129f36f31102052079b0db51a01a7cad83ad9d6a8.jpg / http://dpmzdr.infomedia.digital/files/69/11/s16911ea54db67e3140b780d51be1362cee0a74d10.jpg / http://dpmzdr.infomedia.digital/files/62/fb/s162fb73e505258b62c9a9da63dc9b9d16298767a9.jpg

Параметры (технические характеристики):  Годы выпуска 1957–1960 Количество построенных, ед. 102 / Номинальное напряжение контактной сети, В 3 000 Осевая характеристика 2^о-2^о Мощность продолжительного режима, кВт 2 032 Род тока Постоянный Наличие электрического тормоза Нет Тип тягового электродвигателя AL-4846zT Передаточное отношение осевого редуктора 2,27 Вид подвешивания тягового электродвигателя на оси Опорно-рамное Тип токоприёмника 9PP Диаметр колёс, мм 1 250 Нагрузка от оси на рельсы, тс 21,25 Мощность в часовом режиме, кВт 2 344 Скорость в часовом режиме, км/ч 62,3 Сила тяги в часовом режиме, кгс 13 500 Скорость продолжительного режима, км/ч 65,4 Длина по осям автосцепок, мм 17 080 Ширина кузова, мм 3 030 Высота кузова, мм 5 100 Колёсная база тележки, мм 3 330 Наименьший радиус проходимых кривых, м 120

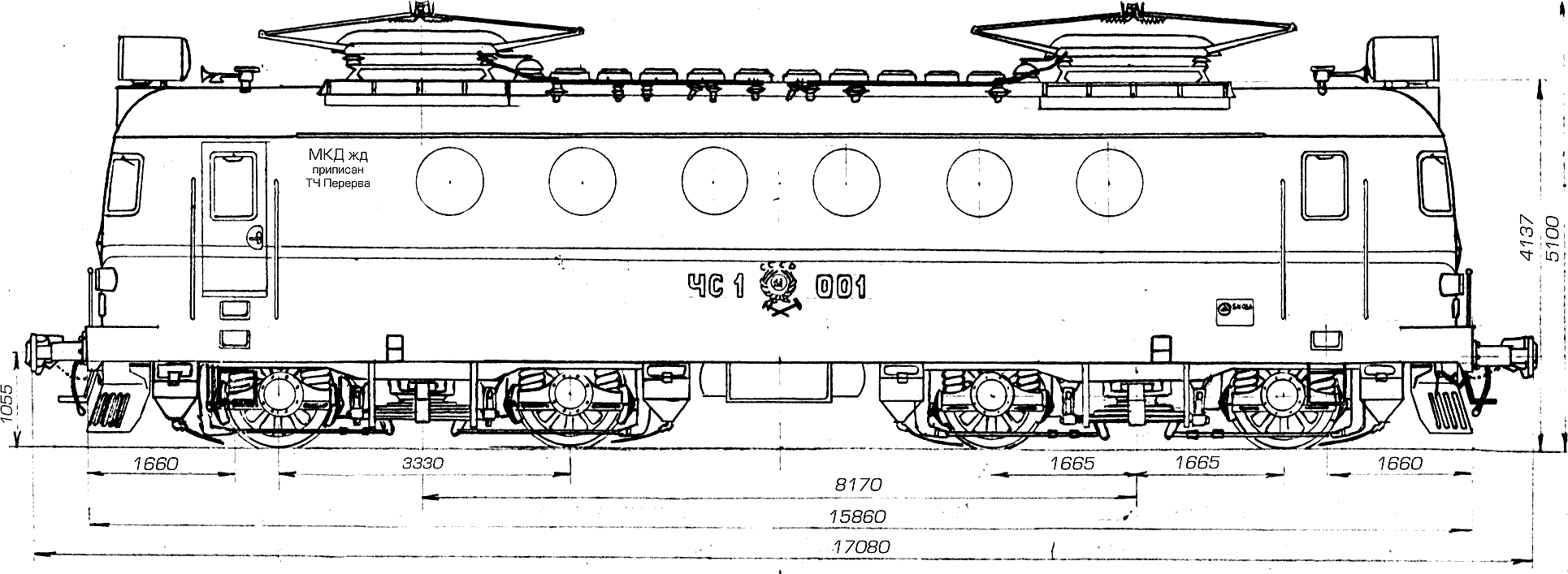

План:  http://dpmzdr.infomedia.digital/files/64/13/64131a476d3fd72a04ca472606f2a79816f265f6.png
