Гидравлическая колонка
<space=1em><b>Никуда без воды</b>
<space=1em>Водоснабжение при строительстве железных дорог имело огромное значение. Потребление жидкости паровозами было огромным. Так, запас воды у паровозов в конце <nobr>XIX в.</nobr> при трёхосных тендерах составлял <nobr>16 т,</nobr> а при четырёхосных доходил до <nobr>23 т.</nobr>
<space=1em>К середине <nobr>1930-х гг.</nobr> появление таких мощных паровозов, как ФД и ИС, потребовало применение шестиосных тендеров, которые вмещали до <nobr>50 т</nobr> воды. Запаса воды в тендере хватало на <nobr>50–70 км</nobr> пути у грузовых паровозов, а у <nobr>пассажирских —</nobr> до <nobr>150 км.</nobr> Поэтому хозяйственное водоснабжение устраивали на станциях, которые в итоге и располагали на удалённости до <nobr>50 км</nobr> друг от друга.
<space=1em><b>Принцип работы</b>

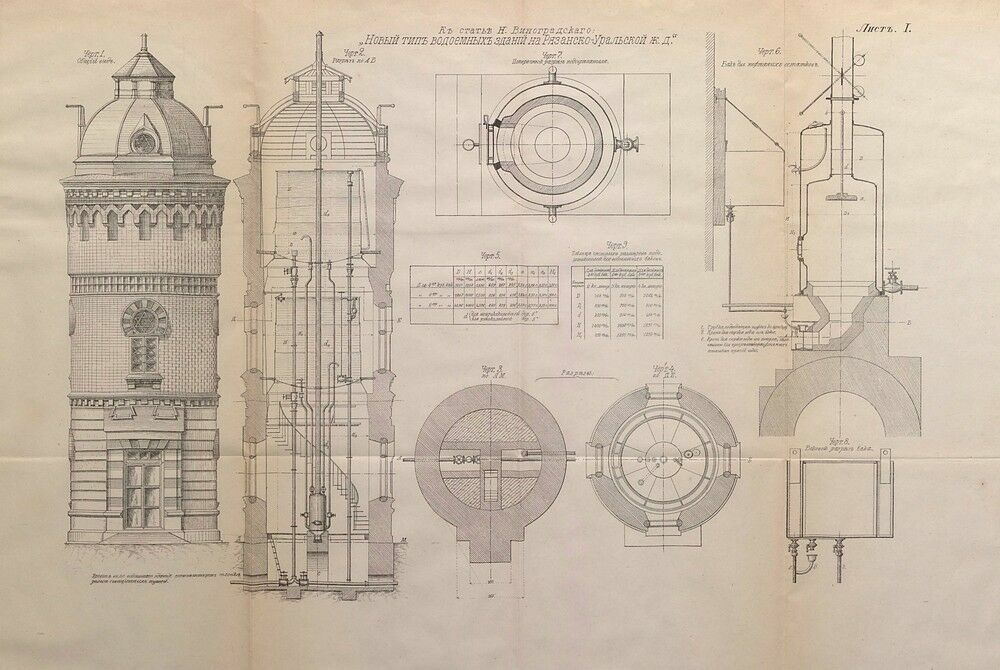

<space=1em>Подача такого большого количества воды требовала и специальных устройств для её накопления и создания мощного напора, чтобы набор не занимал более <nobr>8–20 минут.</nobr> Водонапорные башни были основным накопителем и распределителем жидкости, которая шла по магистралям, уложенным под землёй ниже границы промерзания грунта.

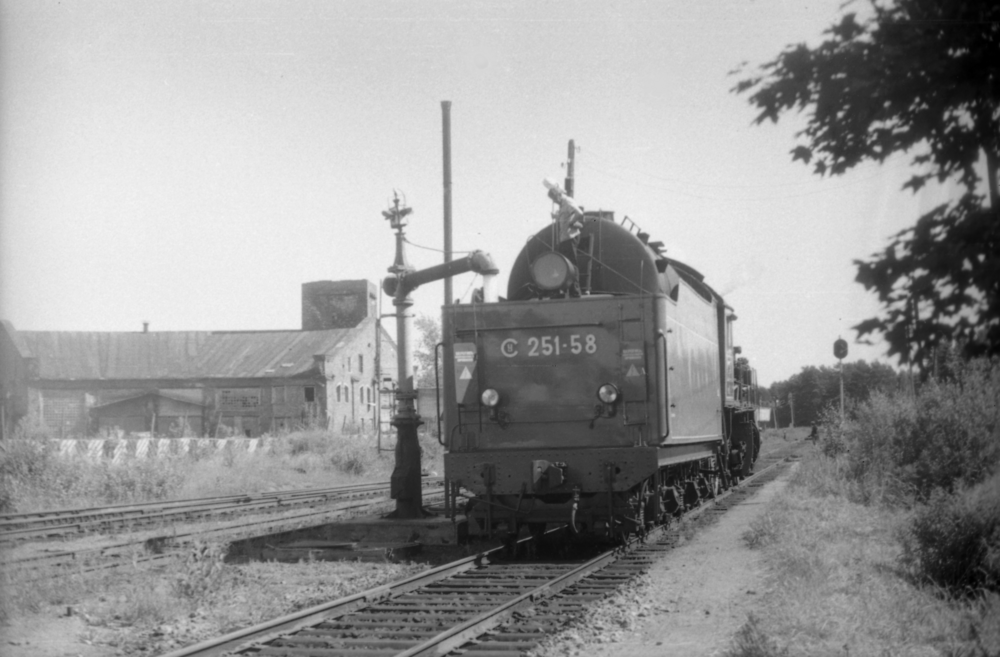

<space=1em>Для подачи воды применяли гидроколонки. Внешне они могли отличаться по конструкции, но объединяло их общее техническое устройство.

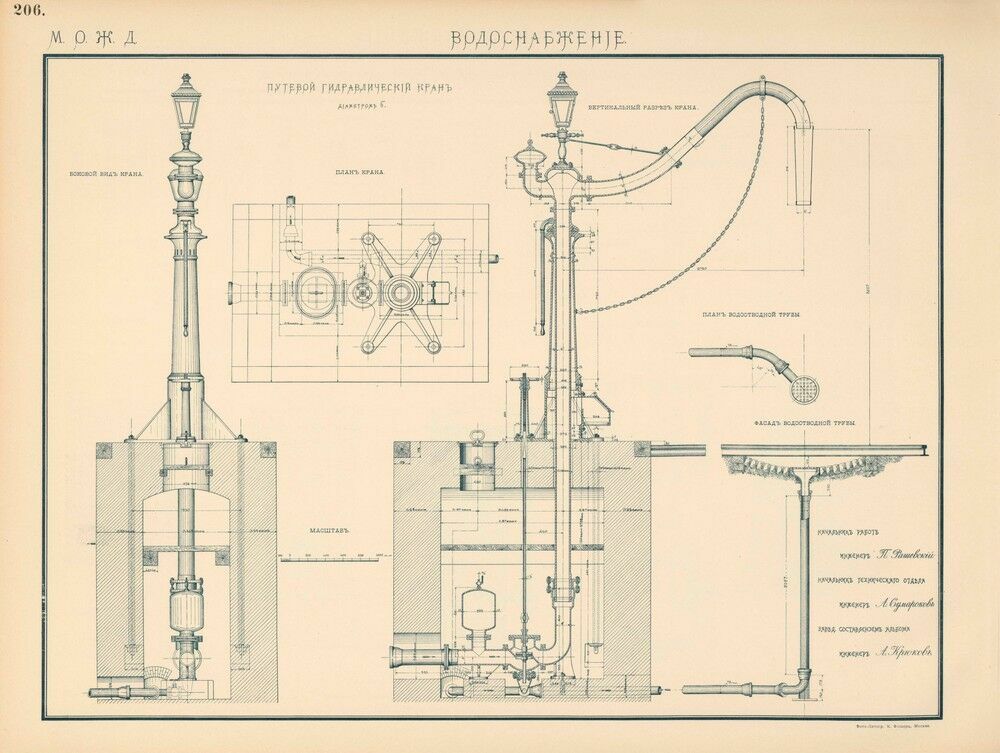

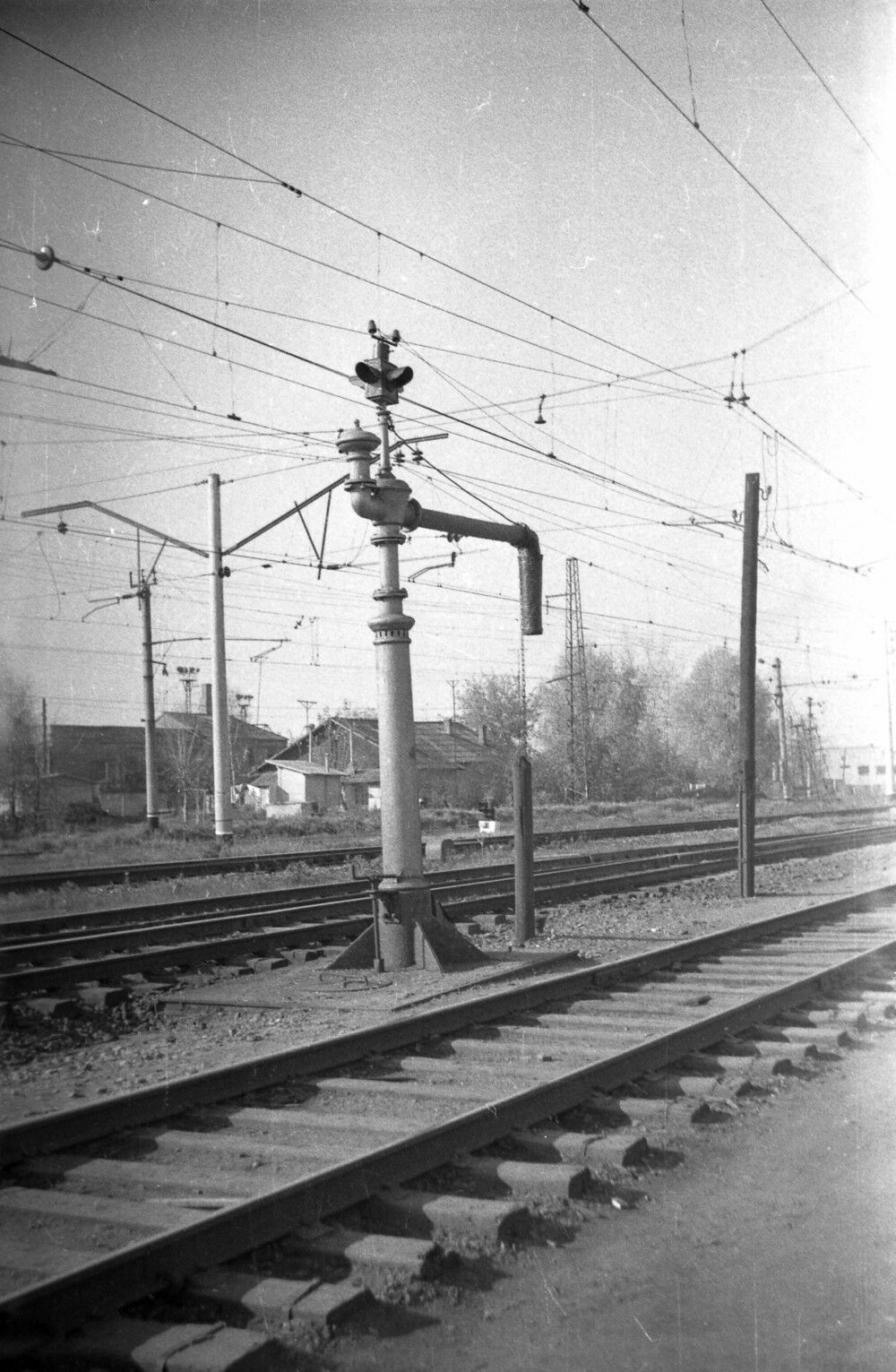

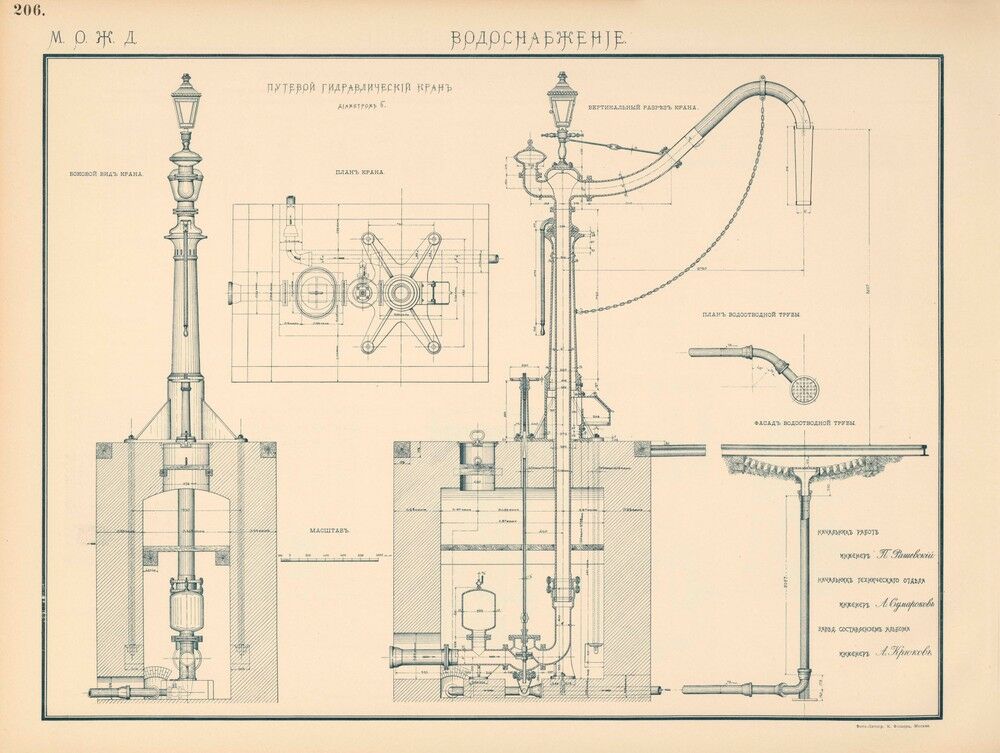

<space=1em>Путевой кран колонки состоял из вертикальной вращающейся чугунной трубы с горизонтальным наливным хоботом. На хобот навешивался струеуспокаивающий конус. Наливная труба устанавливалась на чугунный постамент, прикреплённый болтами к бетонному или каменному фундаменту.
<space=1em><b>Музейный экспонат</b>

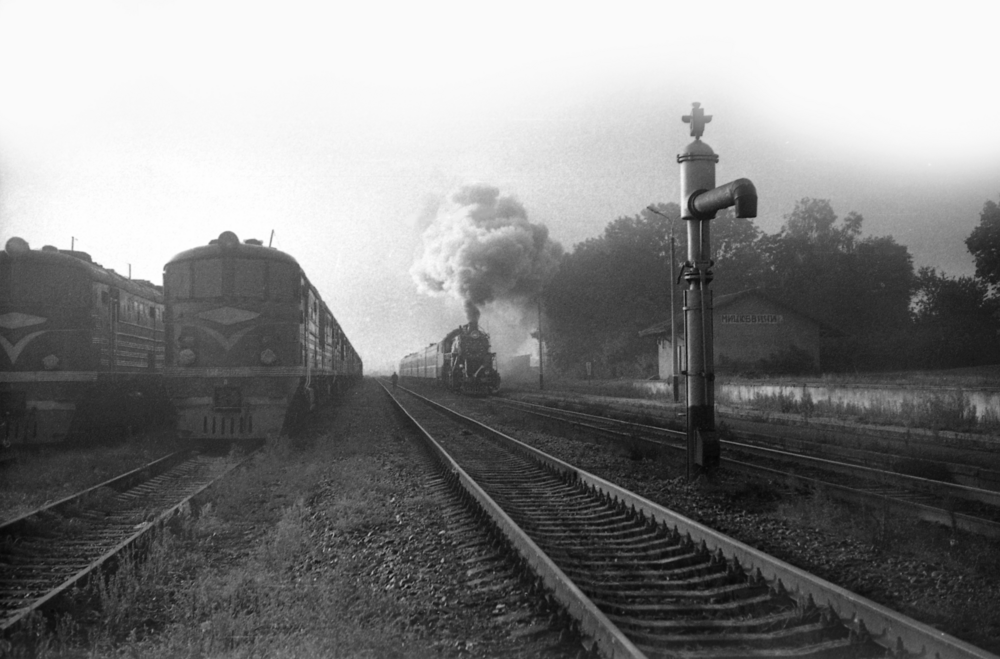

<space=1em>Наверху наливной трубы вешали фонарь: керосиновый, а позднее электрический. В ночное время он сигнализировал её положение относительно путей. При положении хобота колонки перпендикулярно оси пути был виден красный свет в обоих направлениях. При параллельном положении — белый.
<space=1em>Конструкция крана предусматривала быстрое и полное удаление воды из вертикальной напорной трубы для предупреждения обмерзания. Дополнительно в зимнее время с этой же целью устраивали печь, тепло от которой поступало и в подземное пространство.

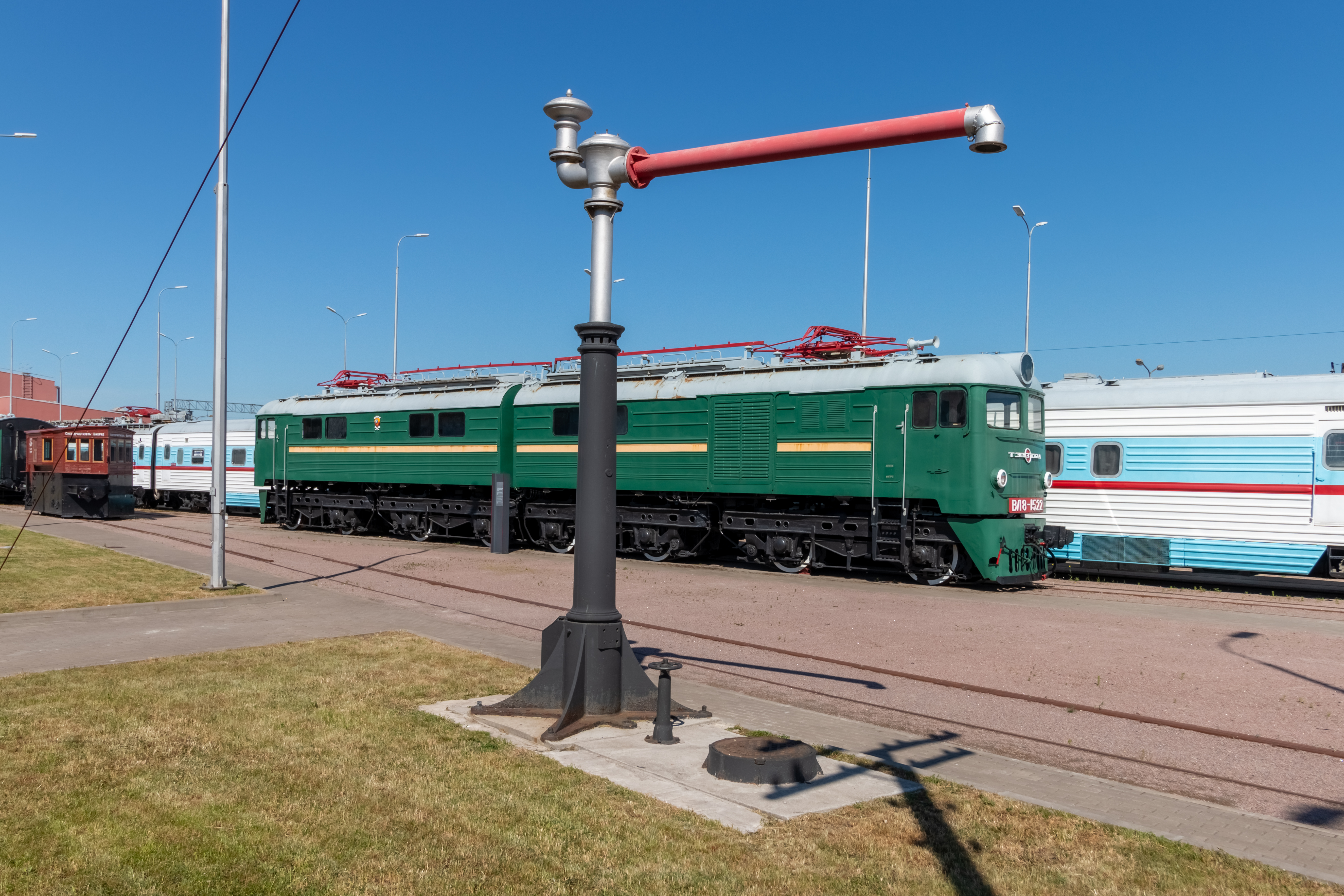

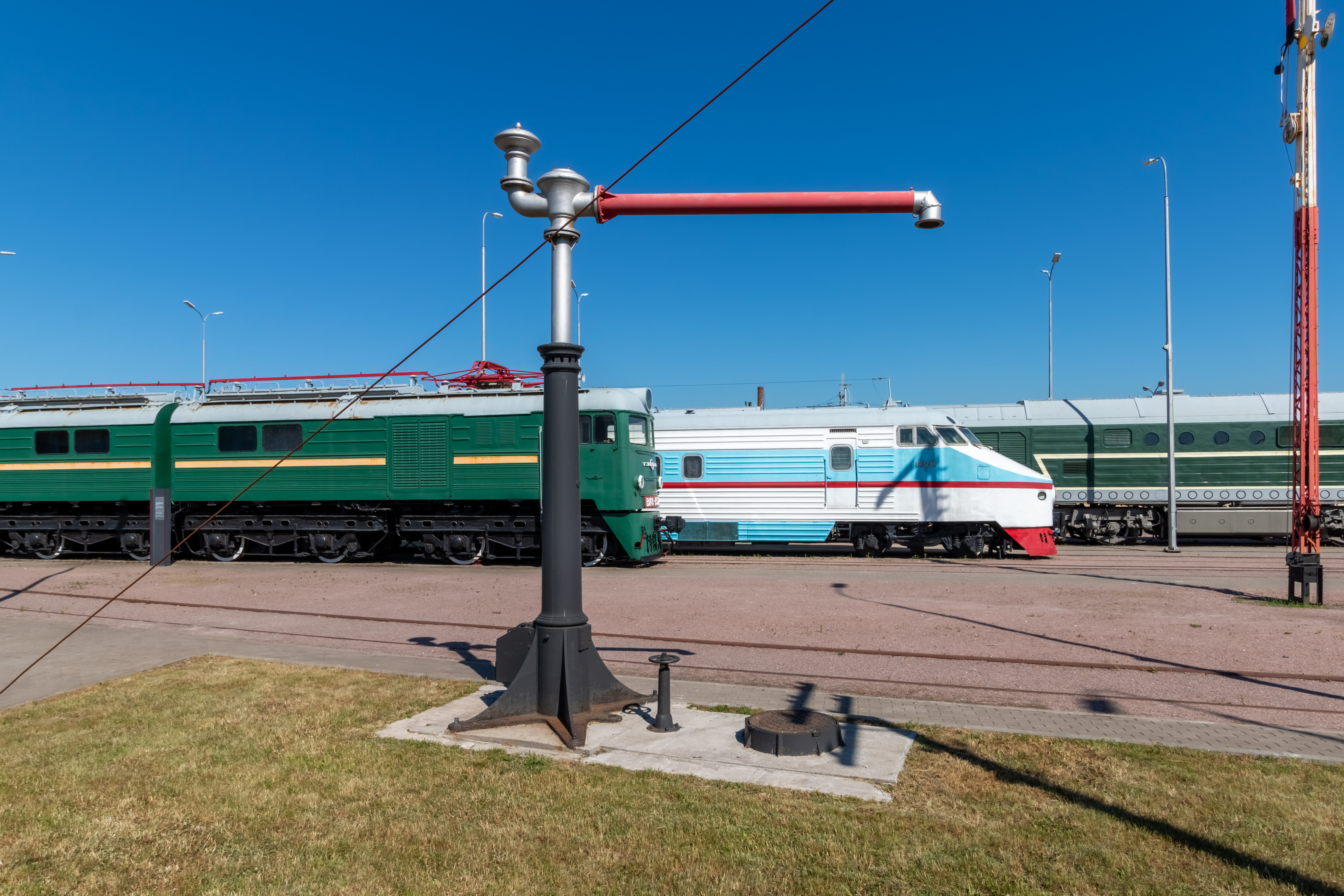

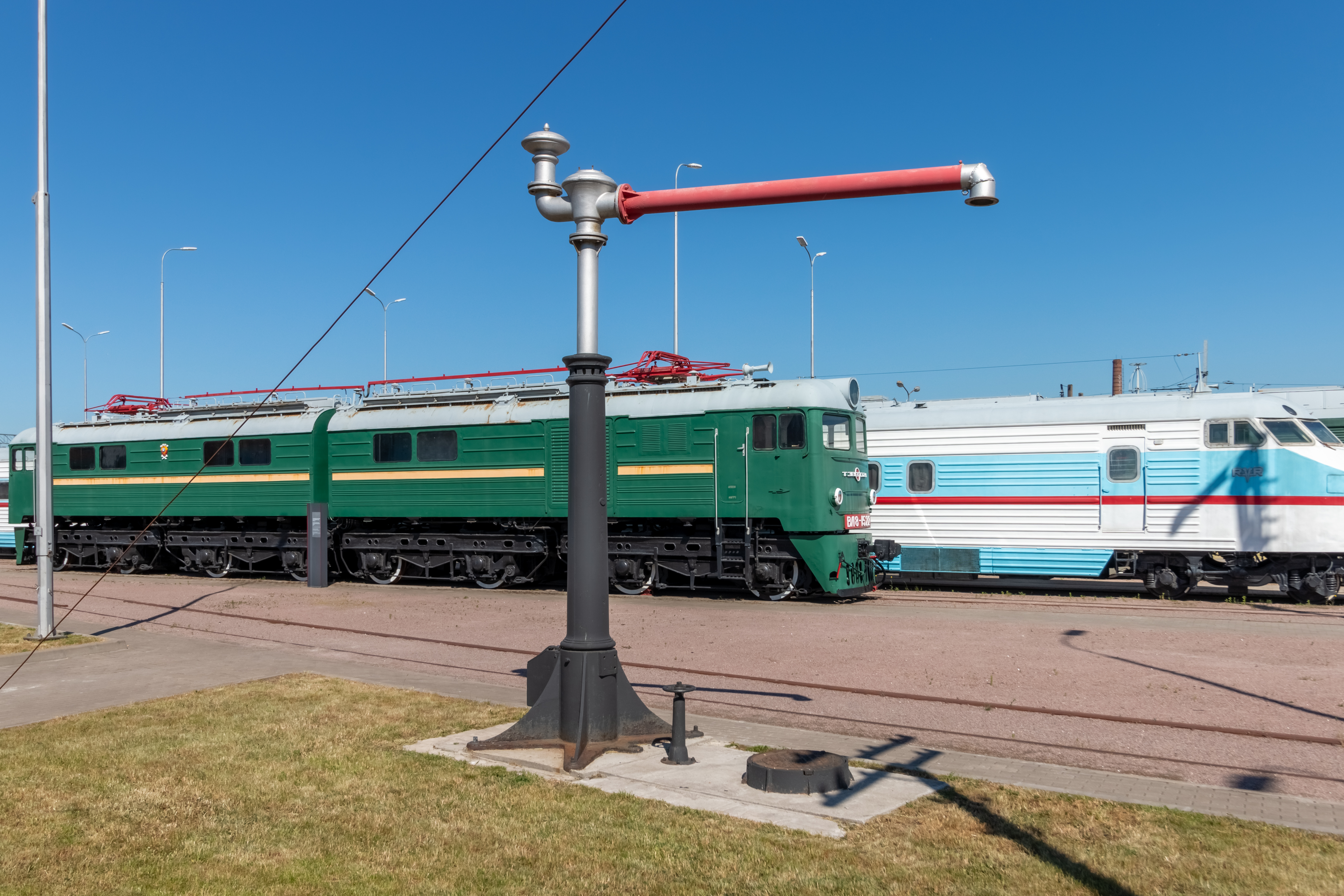

<space=1em>Гидроколонка, представленная в экспозиции музея, доставлена с территории локомотивного депо Санкт-Петербург-Витебский Октябрьской железной дороги в <nobr>2017 г.</nobr>
ID экспоната:
118
Галерея изображений:
http://dpmzdr.infomedia.digital/files/bc/ef/s1bcefe6bac574e35fbe759c99e0aa54be0b852c6e.jpg / http://dpmzdr.infomedia.digital/files/28/b6/s128b61196feeee2638ca8a21690cf68c792711e75.jpg / http://dpmzdr.infomedia.digital/files/b7/eb/s1b7eb351bced428aa76ac7e07c3a43cbb6da07e08.jpg
Галерея изображений (оригинал):
http://dpmzdr.infomedia.digital/files/bc/ef/bcefe6bac574e35fbe759c99e0aa54be0b852c6e.jpg / http://dpmzdr.infomedia.digital/files/28/b6/28b61196feeee2638ca8a21690cf68c792711e75.jpg / http://dpmzdr.infomedia.digital/files/b7/eb/b7eb351bced428aa76ac7e07c3a43cbb6da07e08.jpg
Галерея изображений 2000:
http://dpmzdr.infomedia.digital/files/bc/ef/s2bcefe6bac574e35fbe759c99e0aa54be0b852c6e.jpg / http://dpmzdr.infomedia.digital/files/28/b6/s228b61196feeee2638ca8a21690cf68c792711e75.jpg / http://dpmzdr.infomedia.digital/files/b7/eb/s2b7eb351bced428aa76ac7e07c3a43cbb6da07e08.jpg
Исторические фото:
http://dpmzdr.infomedia.digital/files/63/57/s16357ebb1cb9ca92b4b5bb5f9cbedfeda33d0ec8e.jpg / http://dpmzdr.infomedia.digital/files/10/8d/s1108d6a9f6dd1abc66c6cdb80610d00766730212d.png / http://dpmzdr.infomedia.digital/files/0c/5f/s10c5fa9684d1528fcdedf17e1347ca4587df73466.png / http://dpmzdr.infomedia.digital/files/0f/8c/s10f8cacb3a0808f88beccd1a9baad806ee4edb237.png / http://dpmzdr.infomedia.digital/files/51/a5/s151a5c3530f4e047785efce714fc53cb6c6111f86.png / http://dpmzdr.infomedia.digital/files/f0/ea/s1f0eaca47cba726057e73583455660579ab6ae1f0.jpg
Параметры (технические характеристики):
Диаметр трубы, мм
200
Радиус обслуживания, мм
2 900 / Высота подъемной части от головки рельса до обреза сливного колена, мм
3 780
Глубина заложения колонки для северных районов, мм
3 250
Глубина заложения колонки для южных районов, мм
2 250
Вес, кг
1 820
Завод-изготовитель
Тихорецкий Машиностроительный Завод им. В. В. Воровского
План:
http://dpmzdr.infomedia.digital/files/0a/06/0a062d58216e3f46098610a10a34e1f7fb50cc61.jpg / http://dpmzdr.infomedia.digital/files/7d/b4/7db4380df61ed08c89390018eda2172f8ccc280c.jpg / http://dpmzdr.infomedia.digital/files/d2/6a/d26ae528e975a63c2e899c9386fb11e3c32f459b.jpg / http://dpmzdr.infomedia.digital/files/fc/7e/fc7e562ba7d0fd73078bc7269c287e9710b92e3f.jpg
План 1000:
http://dpmzdr.infomedia.digital/files/0a/06/s10a062d58216e3f46098610a10a34e1f7fb50cc61.jpg / http://dpmzdr.infomedia.digital/files/7d/b4/s17db4380df61ed08c89390018eda2172f8ccc280c.jpg / http://dpmzdr.infomedia.digital/files/d2/6a/s1d26ae528e975a63c2e899c9386fb11e3c32f459b.jpg / http://dpmzdr.infomedia.digital/files/fc/7e/s1fc7e562ba7d0fd73078bc7269c287e9710b92e3f.jpg
План 2000:
http://dpmzdr.infomedia.digital/files/0a/06/s20a062d58216e3f46098610a10a34e1f7fb50cc61.jpg / http://dpmzdr.infomedia.digital/files/7d/b4/s27db4380df61ed08c89390018eda2172f8ccc280c.jpg / http://dpmzdr.infomedia.digital/files/d2/6a/s2d26ae528e975a63c2e899c9386fb11e3c32f459b.jpg / http://dpmzdr.infomedia.digital/files/fc/7e/s2fc7e562ba7d0fd73078bc7269c287e9710b92e3f.jpg
Хронология:
<space=1em>Водоснабжение при строительстве железных дорог, пожалуй, имело первую и ключевую роль. Потребление воды паровозами было огромным. Так, запас воды у паровозов в конце XIX века при трёхосных тендерах составлял 16 т, а при четырёхосных доходил до 23 т. К середине 1930-х годов появление таких мощных паровозов, как ФД и ИС, потребовало применение шестиосных тендеров, которые вмещали до 50 т воды. Запаса воды в тендере хватало на 50–70 км пути у грузовых паровозов, а у пассажирских — до 150 км. Поэтому хозяйственное водоснабжение устраивали на станциях, которые в итоге и располагали на удалённости до 50 км друг от друга. В безводных районах вода была привозной. Иногда, помимо запаса воды в тендере ,использовали воду в дополнительно прицепленной цистерне.
<space=1em>Подача такого большого количества воды требовала и специальных устройств для ее накопления и создания мощного напора, чтобы набор воды не занимал более 8–20 минут.

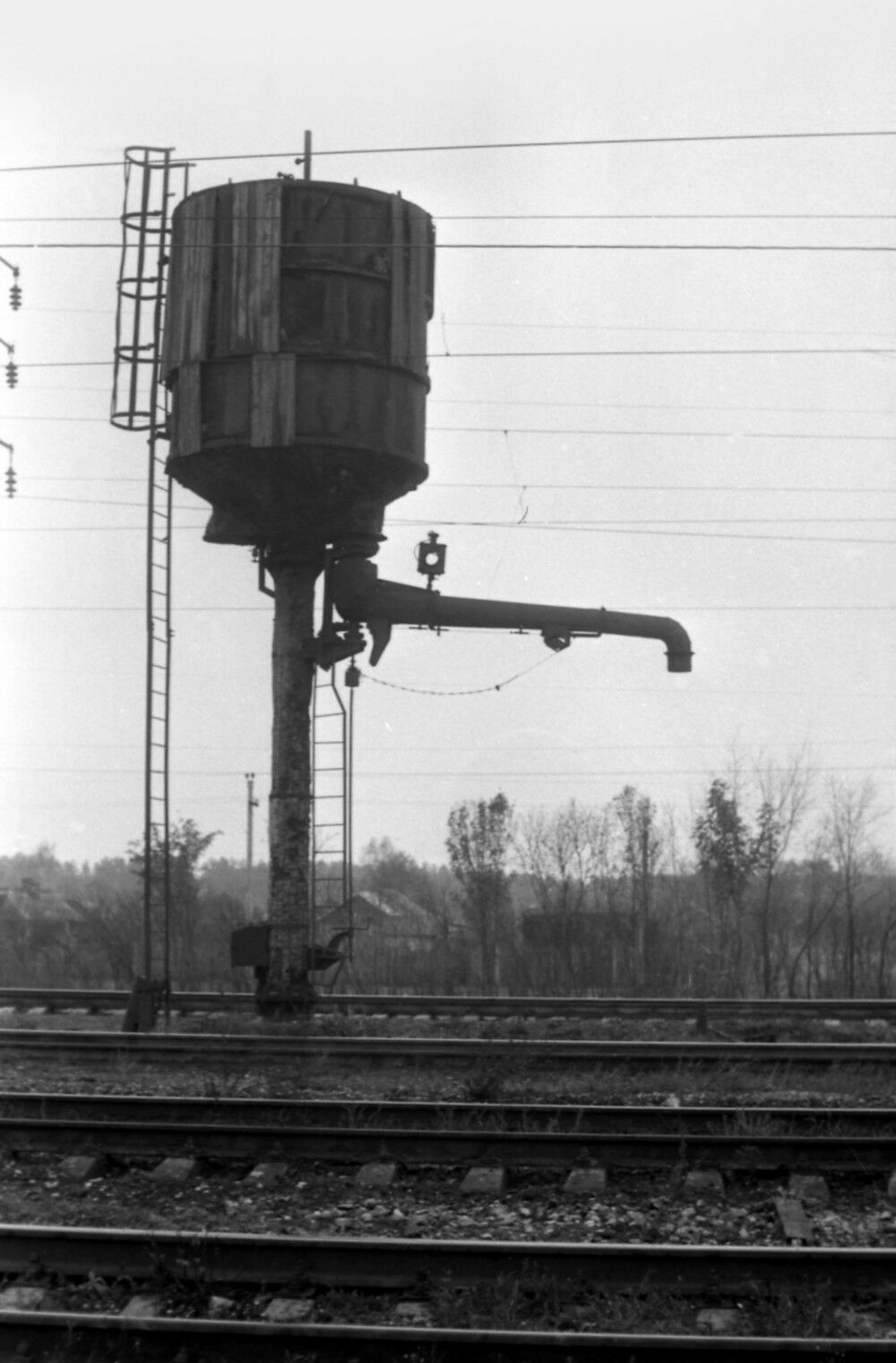

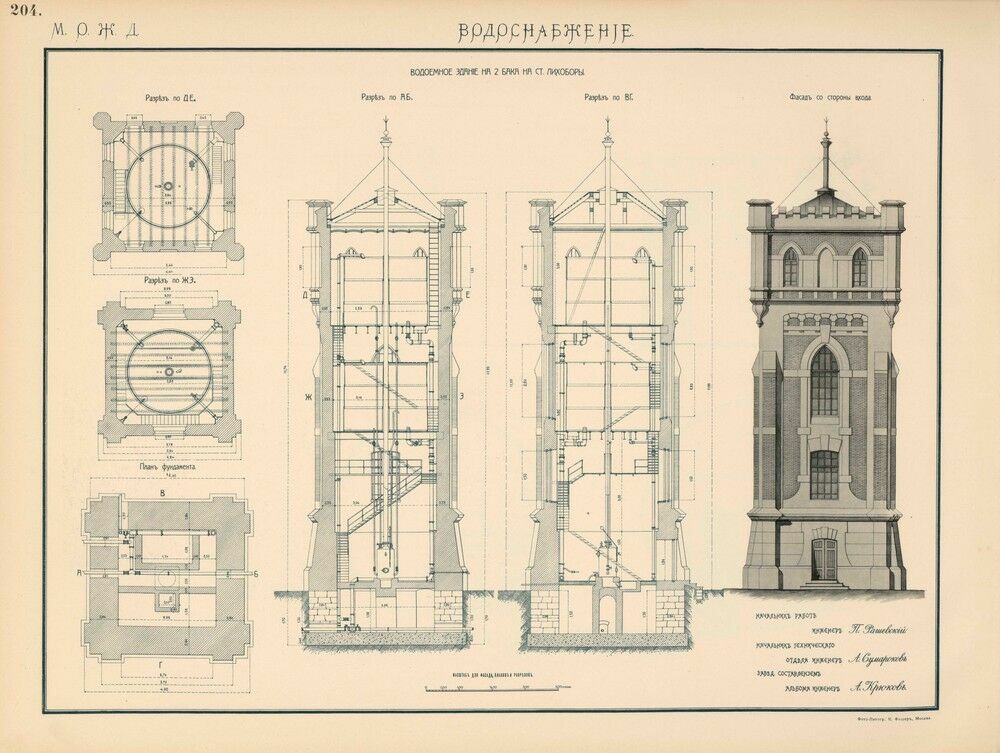

<space=1em>Основным накопителем и распределителем напорного водоснабжения служили водонапорные башни. Непосредственная подача воды из водонапорной башни осуществлялась по напорным магистралям, уложенным под землёй ниже границы промерзания грунта. Для разбора воды применяли различные колонки: разборные, пожарные, для поения лошадей, паровозные. Вода для питания котлов паровозов подавалась либо в боковые или междурамные танки у танк-паровозов, либо в специальные вагоны-тендера, которые были жёстко сцеплены с паровозами.

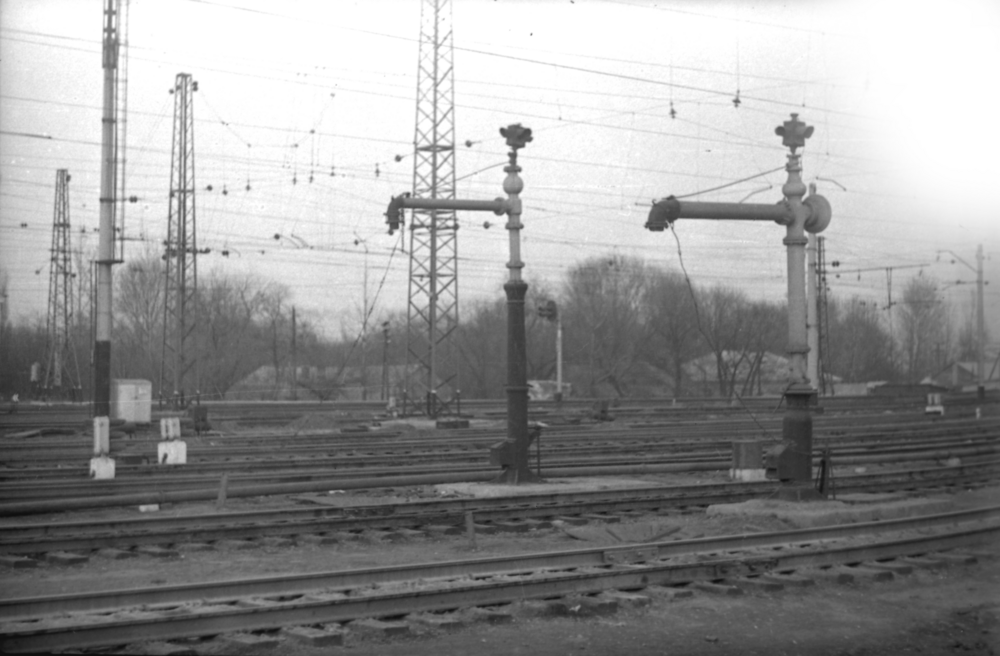

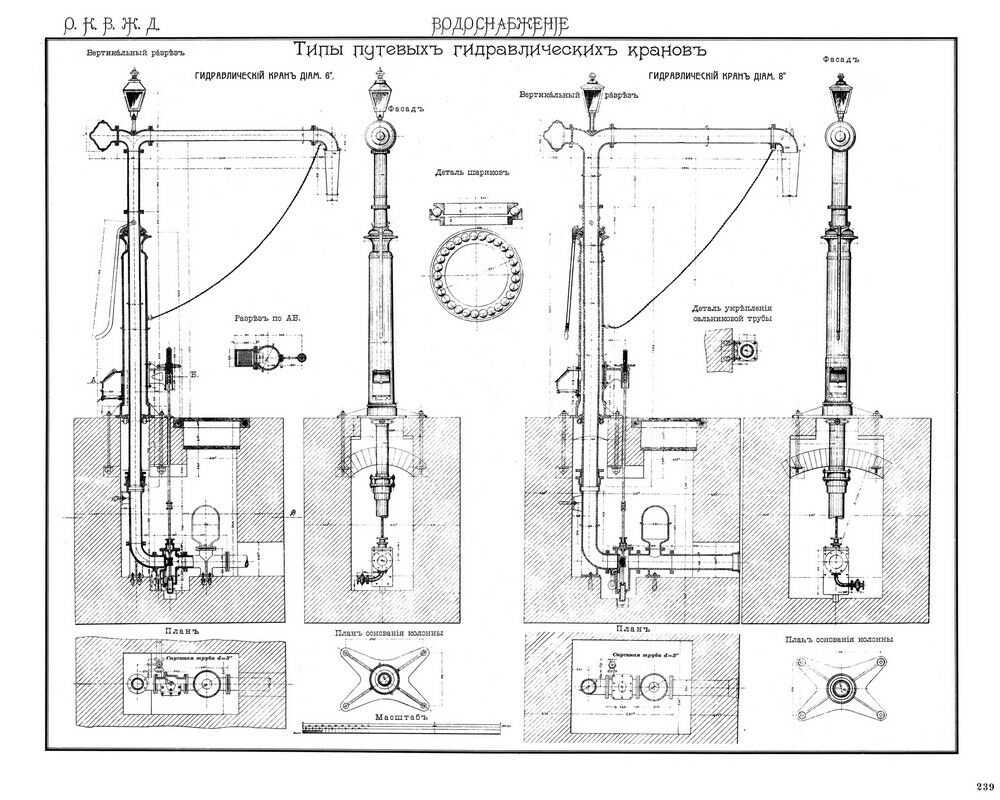

<space=1em>Гидроколонки по конструкции были двух типов: настенные и межпутевые (путевые).

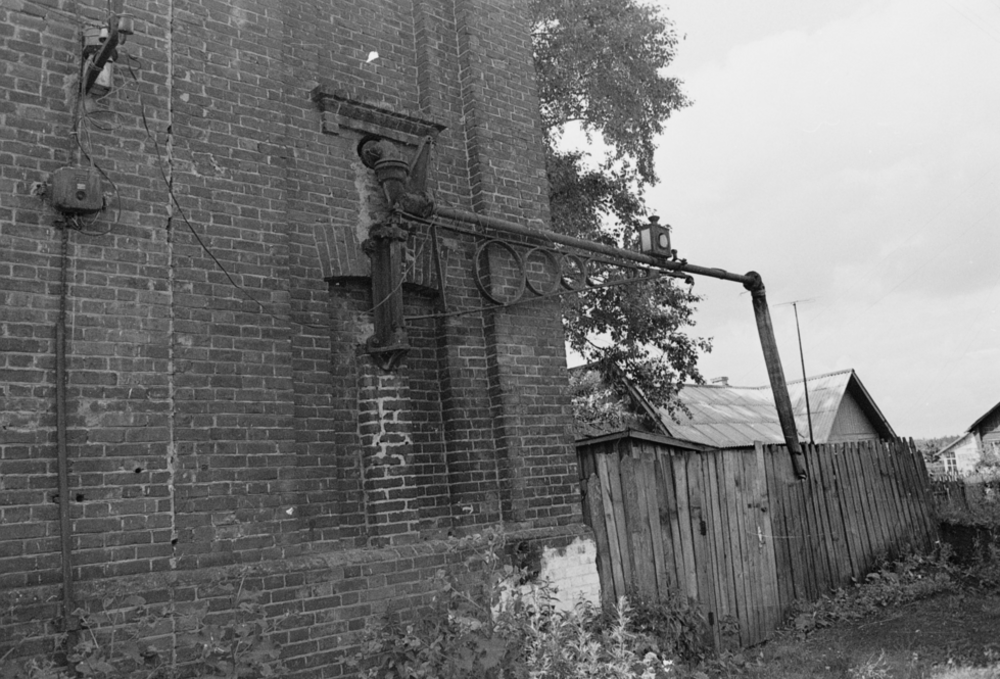

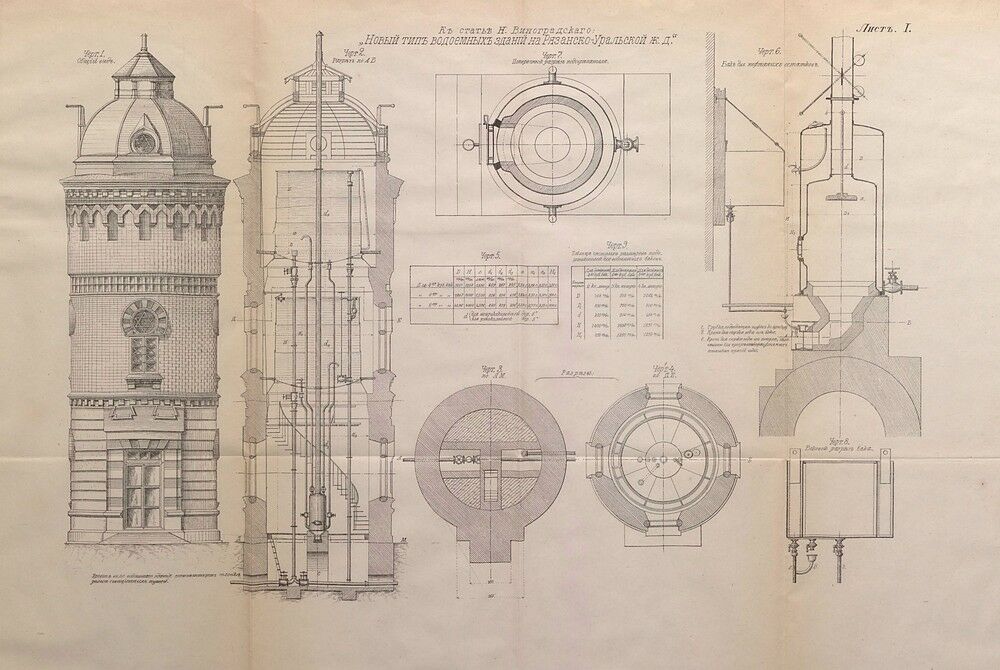

<space=1em>Настенные закрепляли на стенах водонапорных башен, которые стояли вдоль пути. У таких колонок были раздаточные хоботы, которые могли шарнирно поворачиваться в горизонтальной плоскости, а иногда и в вертикальной. Внешне путевые колонки были на Российских железных дорогах двух типов: с прямым хоботом и изогнутым, как на Рязанско-Уральской железной дороге. Никаких различий, кроме эстетических, в них не было.
