Маневровый тепловоз ЧМЭ3-001
<space=1em><b>Маневровые тепловозы</b>
<space=1em>Резкое прекращение производства паровозов с середины <nobr>1956 г.</nobr> потребовало не столько создания новых конструкций локомотивов сколько их массовый выпуск.
<space=1em>В рамках созданного в январе <nobr>1949 г.</nobr> Совета экономической взаимопомощи (СЭВ) было проведено разделение производства. В частности, в Чехословакии на заводе <nobr>«ЧКД-Соколово»</nobr> в Праге решили выпускать для стран СЭВ маневровые тепловозы и пассажирские электровозы.
<space=1em><b>Конструкция <nobr>ЧМЭ-2<nobr></b>
<space=1em>Тепловозы, построенные в Чехословакии, несли обозначение <nobr>ЧМЭ —</nobr> чехословацкий маневровый с электропередачей. С 1958 по <nobr>1965 г.</nobr> завод поставлял в СССР четырёхосные маневровые тепловозы <nobr>ЧМЭ-2</nobr> тремя сериями в общем количестве <nobr>522 единиц.</nobr>
<space=1em>Для тепловоза <nobr>ЧМЭ-3</nobr> выбран шестицилиндровый дизель от тепловозов <nobr>ЧМЭ-2</nobr> типа 6S310DR, на котором применили наддув и как результат получили увеличение мощности до <nobr>1 350 л.с.</nobr> По итогам испытаний в конструкцию внесли ряд предложений, которые учли при выпуске в <nobr>1964 г.</nobr> первой партии тепловозов <nobr>№ 003–012</nobr>. Начиная с <nobr>1965 г.</nobr>, завод выпускал их серийно.
<space=1em><b>Модернизация</b>

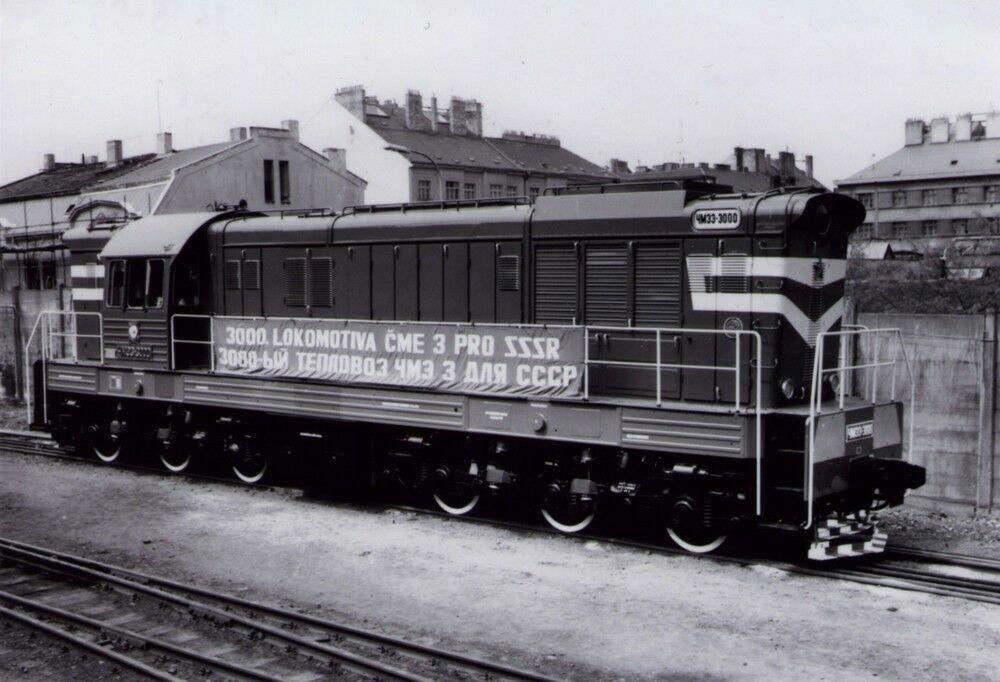

<space=1em>В первой половине <nobr>1970-х гг.</nobr> производство пошло полным ходом и выпускалось более <nobr>200 локомотивов</nobr> в год. Во второй половине <nobr>1970-х гг.</nobr> локомотивы производили регулярными сериями по триста экземпляров, большей частью для СССР. В начале <nobr>1980-х гг.</nobr> для Советского Союза каждая серия поставок уже включала около <nobr>360 локомотивов</nobr>.
<space=1em>Далее тепловоз проходил разные модернизации и получал обозначения ЧМЭ3т (с реостатным тормозом) и ЧМЭ3э (с электронным управлением). Всего локомотивов этого типа для СССР и после <nobr>1991 г.</nobr> для стран бывшего СССР построено <nobr>7 459 штук</nobr>.
<space=1em><b>Из синего в зелёный</b>

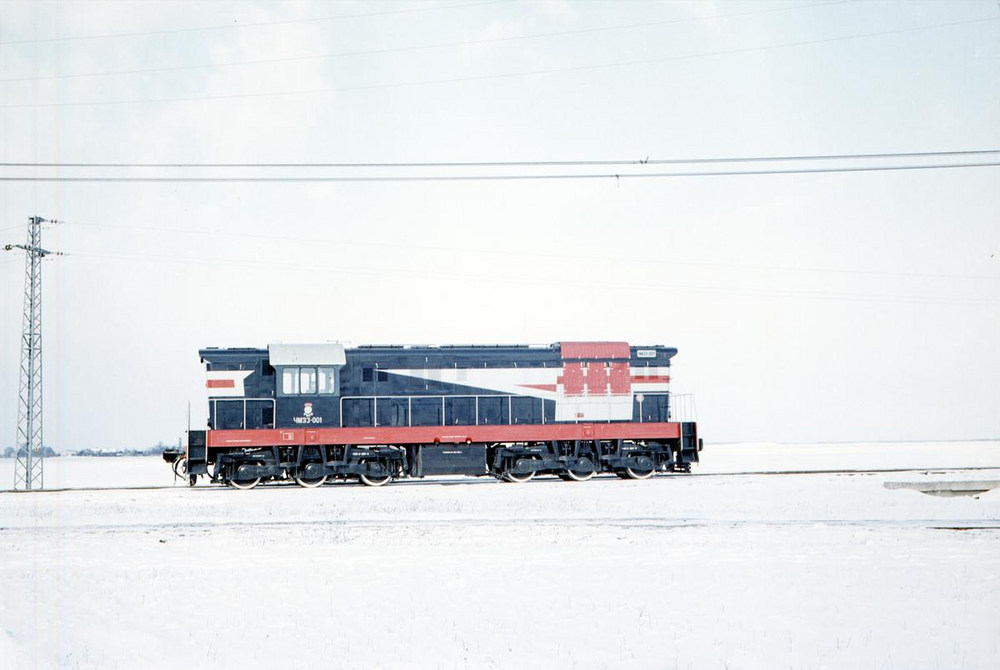

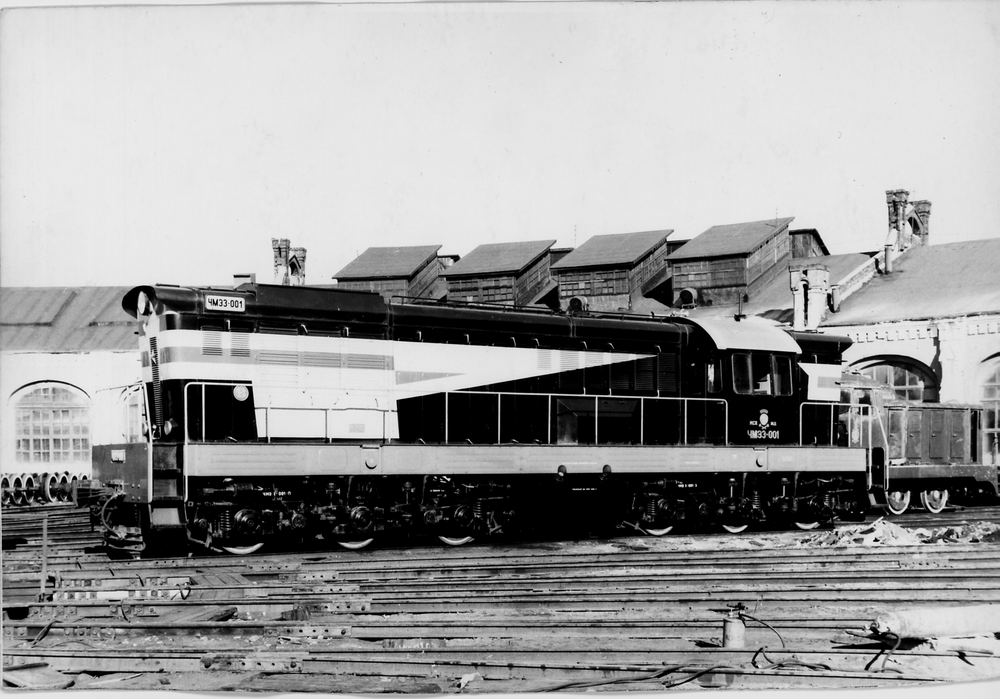

<space=1em>Первый тепловоз был окрашен в синий цвет, характерный для локомотивов Чешских железных дорог того времени. Начиная с <nobr>№ 002</nobr>, машины окрашивали в зелёный цвет. Приблизительно на первых <nobr>800 тепловозов</nobr> была открашена стрела на боковых капотах спереди тепловоза, что придавало ему динамичность, характерную для всего того периода жизни. Спереди на капоте красовалась небольшая красная звезда.

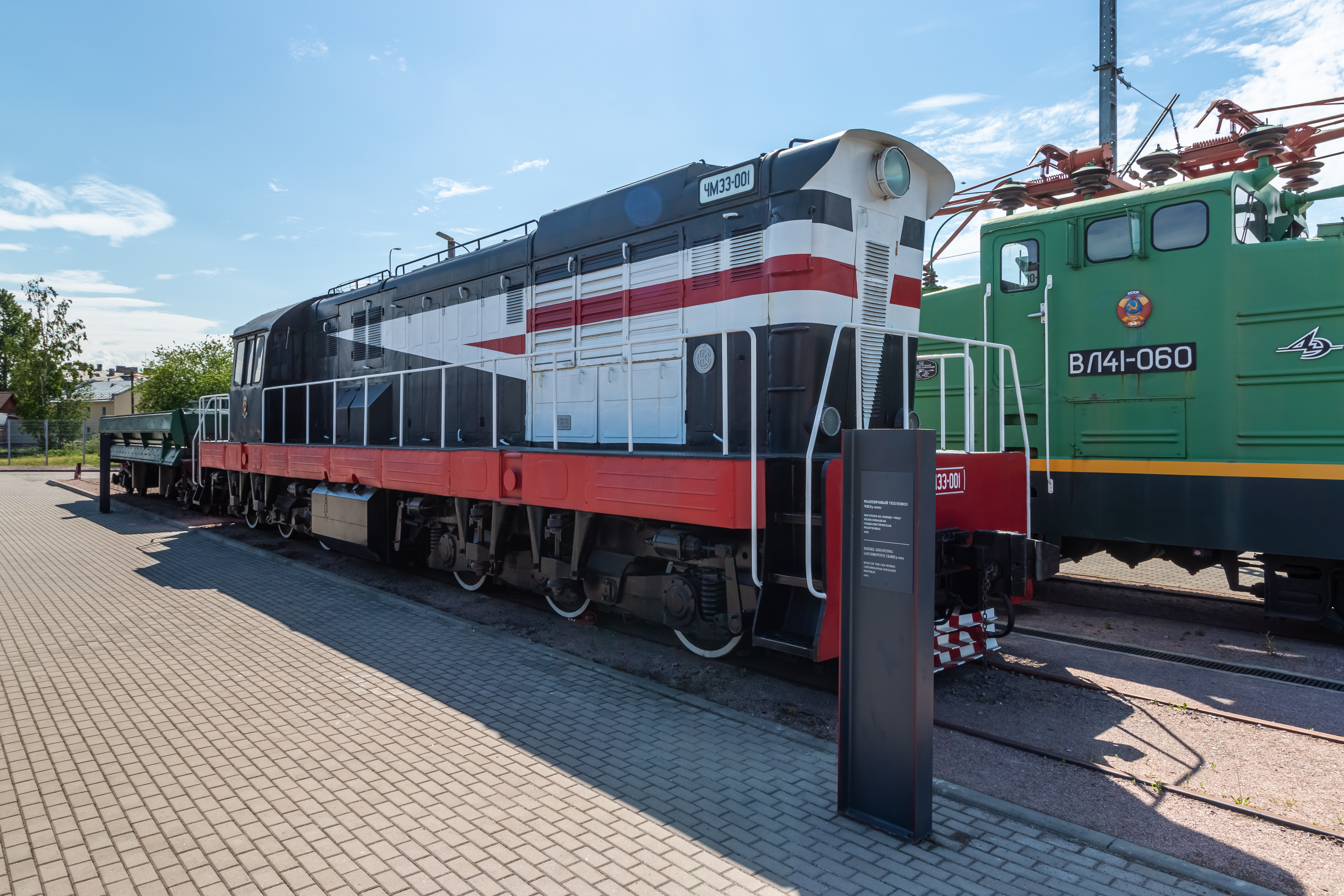

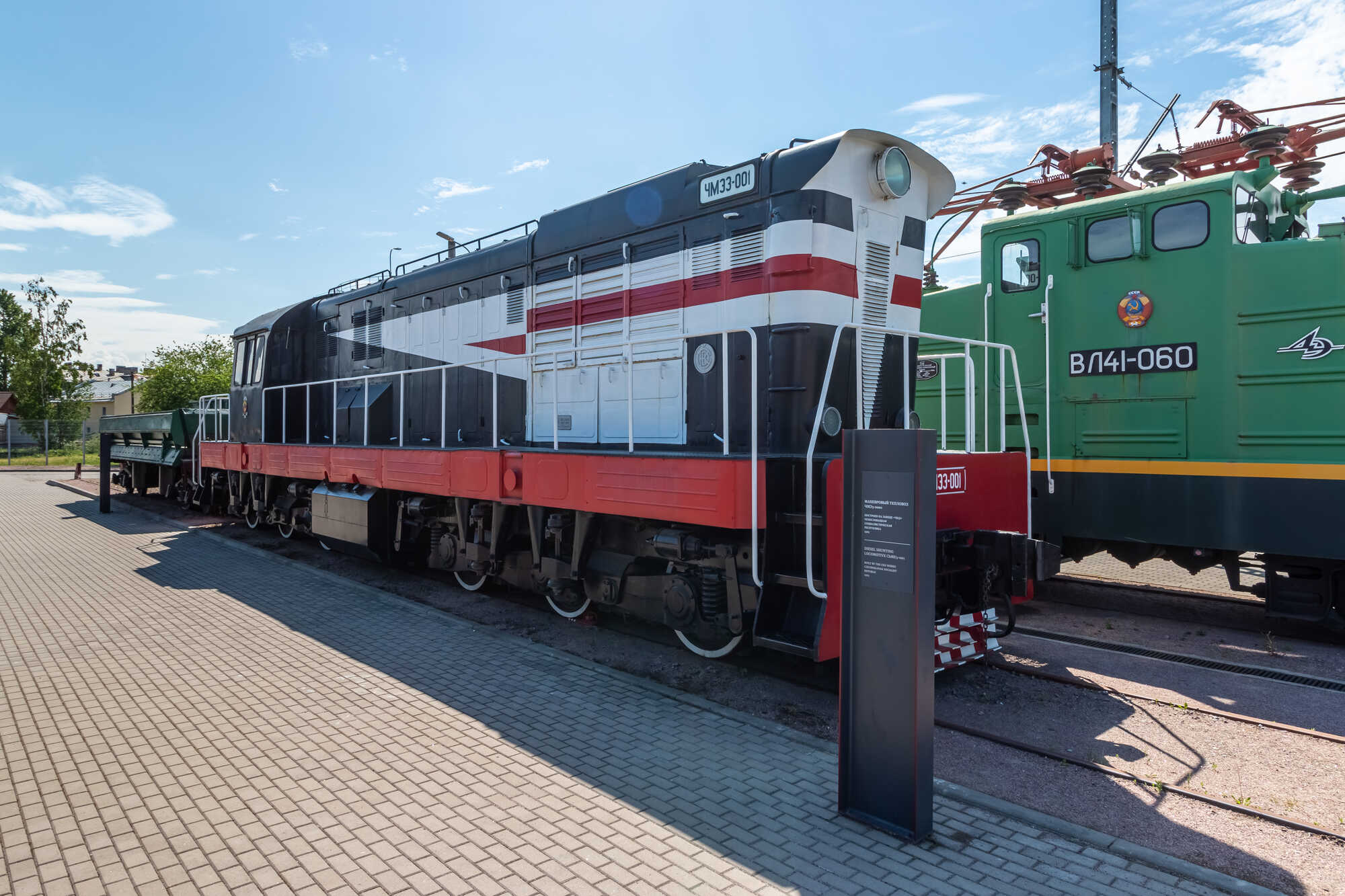

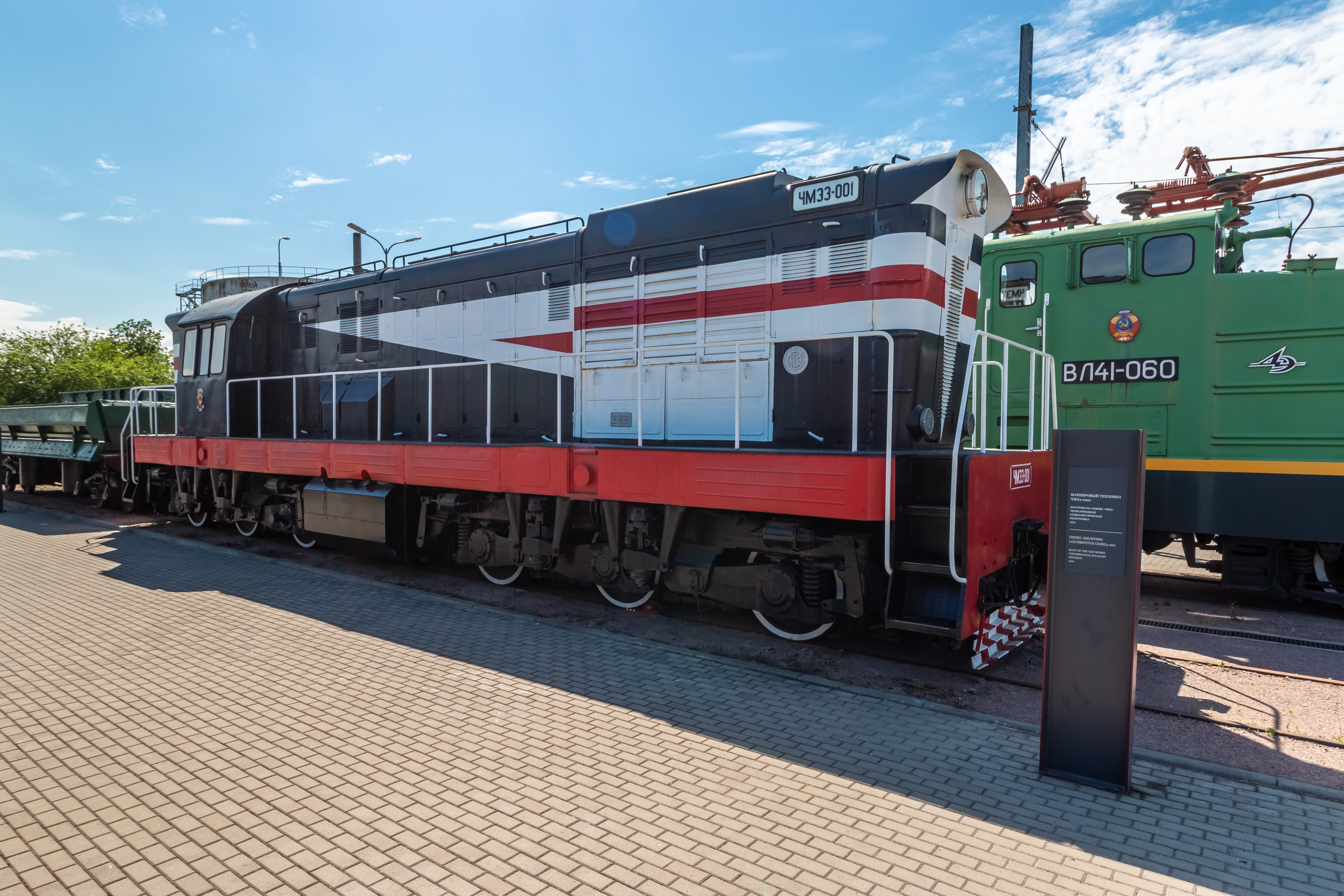

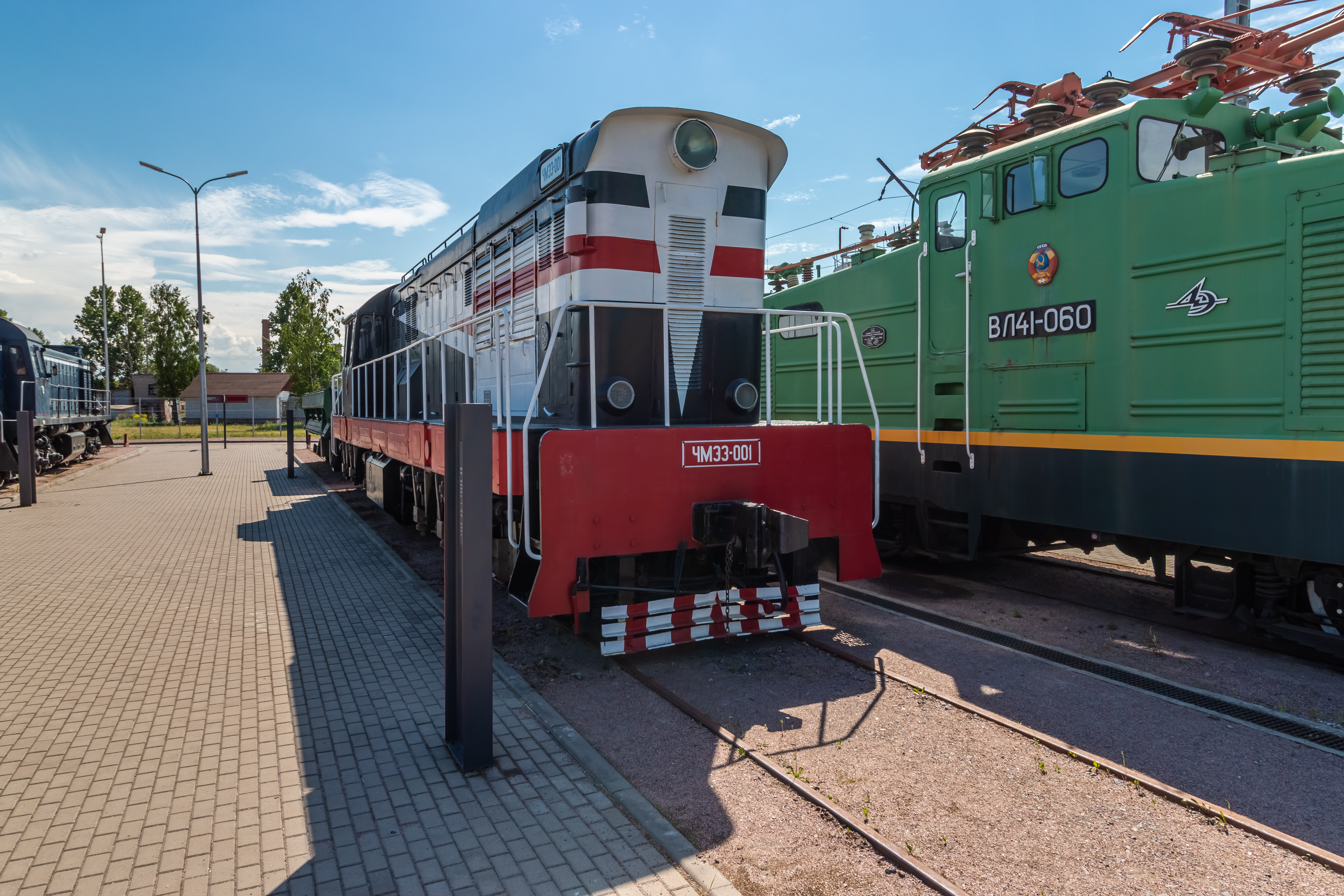

<space=1em>Маневровый тепловоз <nobr>ЧМЭ3-0001</nobr> поступил в Музей железных дорог России в <nobr>1999 г.</nobr>
ID экспоната:
91
Галерея изображений:
http://dpmzdr.infomedia.digital/files/a8/77/s1a877eddc66263f8e7c9dd53b4b405eca314c20af.jpg / http://dpmzdr.infomedia.digital/files/a2/90/s1a290bad1757fa73a4a4d898d608400e863ce27ac.jpg / http://dpmzdr.infomedia.digital/files/eb/1f/s1eb1f1bb0e11560e4dd71edd91bfddddf80f19ab7.jpg
Галерея изображений (оригинал):
http://dpmzdr.infomedia.digital/files/a8/77/a877eddc66263f8e7c9dd53b4b405eca314c20af.jpg / http://dpmzdr.infomedia.digital/files/a2/90/a290bad1757fa73a4a4d898d608400e863ce27ac.jpg / http://dpmzdr.infomedia.digital/files/eb/1f/eb1f1bb0e11560e4dd71edd91bfddddf80f19ab7.jpg
Галерея изображений 2000:
http://dpmzdr.infomedia.digital/files/a8/77/s2a877eddc66263f8e7c9dd53b4b405eca314c20af.jpg / http://dpmzdr.infomedia.digital/files/a2/90/s2a290bad1757fa73a4a4d898d608400e863ce27ac.jpg / http://dpmzdr.infomedia.digital/files/eb/1f/s2eb1f1bb0e11560e4dd71edd91bfddddf80f19ab7.jpg
Исторические фото:
http://dpmzdr.infomedia.digital/files/95/5f/s1955f91e18e119917ca7e0d0891a54a62cd7d3e56.png / http://dpmzdr.infomedia.digital/files/2a/c8/s12ac8ec91c965dbf7542e983601c2477ea36e42a4.png / http://dpmzdr.infomedia.digital/files/b9/1b/s1b91b28753569bfc49437921be133cbd6818e03f4.png / http://dpmzdr.infomedia.digital/files/22/d4/s122d43c274d68e097de8e04c24aafb98979859199.jpg / http://dpmzdr.infomedia.digital/files/23/05/s1230525bb5e3c30c9569da477cc3693d20529eed2.png / http://dpmzdr.infomedia.digital/files/4d/7f/s14d7f78b95833e386dc5a81551e183f0030d22864.jpg / http://dpmzdr.infomedia.digital/files/a3/a0/s1a3a036e098ccfe0d48a43969fc2006f4b852e8d1.png / http://dpmzdr.infomedia.digital/files/2e/18/s12e18b8be2f2b0d357132c2ead159c03831f08614.png / http://dpmzdr.infomedia.digital/files/b9/17/s1b917fb56f1132cf7330c0e97d6577da17ec5aa06.png / http://dpmzdr.infomedia.digital/files/7a/9b/s17a9bd60f91e1bc25e67d169b040faf8bfc78e729.png / http://dpmzdr.infomedia.digital/files/e6/35/s1e635e2c0f25bc45dcf375d924961e2f6d85d1115.jpg / http://dpmzdr.infomedia.digital/files/77/68/s17768765bf6c416be7345d4d1389a732538708b11.png
Параметры (технические характеристики):
Длина, мм
17 220
Высота, мм
5 235 / Ширина, мм
3 120
Полная колёсная база, мм
12 600
Служебный вес, т
123
Нагрузка от движущейся оси на рельсы
20,5
Запас топлива, кг
560
Диаметр движущихся колёс
1 050
Конструкционная скорость, км/ч
95
Мощность, л.с.
1 350
Марка двигателя
К6S310DR (6ЧН31/36)
Частота вращения
750 ном. 350 мин.
Число цилиндров
6
Диаметр цилиндров
310
Ход поршня
360
Давление
9,937
Тип аккумуляторной батареи
Кислотная
Марка аккумуляторной батареи
Nife-HI-15
Кол-во элементов аккумуляторной батареи
75
Общее напряжение аккумуляторной батареи
115
Общая ёмкость аккумуляторной батареи
150
Масса аккумуляторной батареи
1 125
Тип вспомогательного генератора
DT-701-4
Мощность
12–14,5
Номинальное напряжение, В
115
Номинальный ток, А
104–125
Частота вращения вала якоря
1 120–2 400
Марка компрессора
К2
Мощность
26±2
Рабочее давление
9,0
Кол-во осей торможения
6/2
Кол-во главных резервуаров
4
Ёмкость
1 000
Тип
Постоянного тока с независимым возбуждением и самовентиляцией
Марка тягового генератора
TD-802
Мощность
885
Ток
2 350–1 565
Напряжение
377–565
Частота вращения вала якоря
750

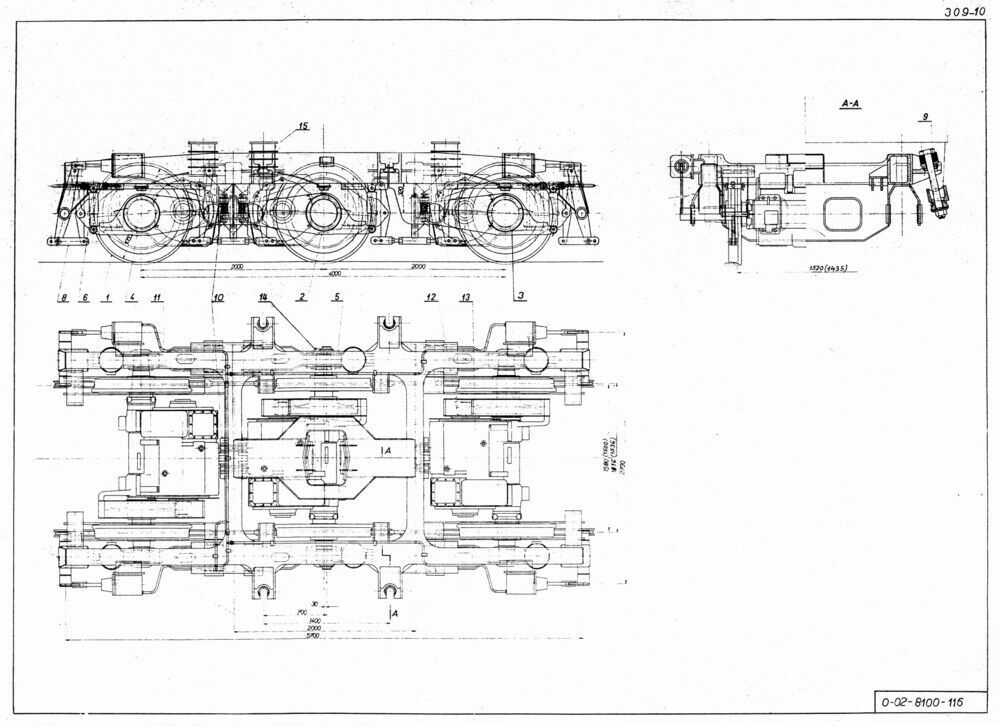

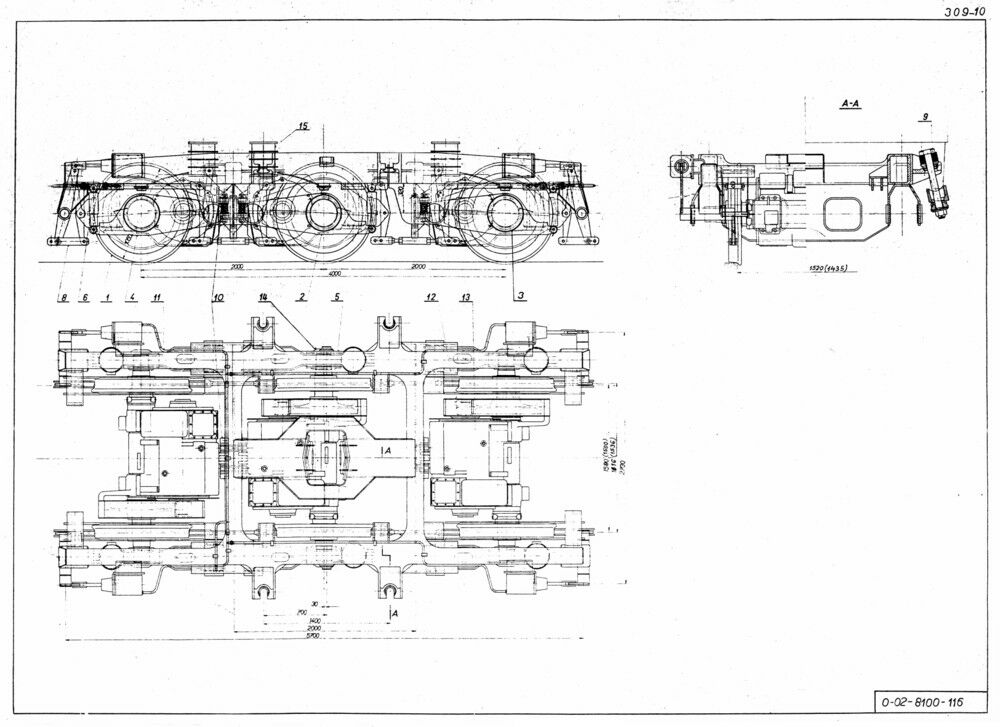

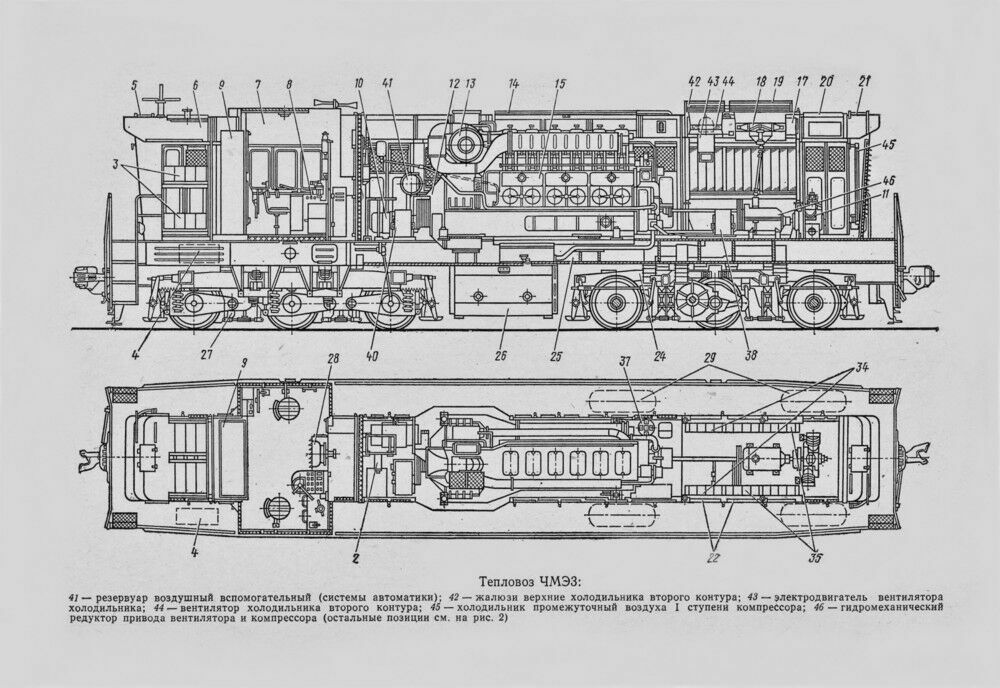

План:
http://dpmzdr.infomedia.digital/files/33/6e/336e9d34390e20ea3450d02a97283d3e702f3594.jpg / http://dpmzdr.infomedia.digital/files/90/bb/90bb618a8b993ef45d2b6c555f142c2aec40b55e.jpg
План 1000:
http://dpmzdr.infomedia.digital/files/33/6e/s1336e9d34390e20ea3450d02a97283d3e702f3594.jpg / http://dpmzdr.infomedia.digital/files/90/bb/s190bb618a8b993ef45d2b6c555f142c2aec40b55e.jpg
План 2000:
http://dpmzdr.infomedia.digital/files/33/6e/s2336e9d34390e20ea3450d02a97283d3e702f3594.jpg / http://dpmzdr.infomedia.digital/files/90/bb/s290bb618a8b993ef45d2b6c555f142c2aec40b55e.jpg
Хронология:
<space=1em>С середины 1956 года резко прекратилось производство паровозов. Это потребовало уже не столько создания новых конструкций локомотивов, сколько их массового выпуска. В январе 1949 года был создан СЭВ — Совет Экономической Взаимопомощи, в рамках которого было произведено разделение производства. В него вошли страны восточной Европы, а позже в 1970 году присоединились ГДР, Монголия, Куба и Вьетнам. В частности в Чехословакии для стран СЭВ должны были выпускать маневровые тепловозы и пассажирские электровозы.
<space=1em>Тепловозы, построенные в Чехословакии, несли обозначение ЧМЭ — чехословацкий маневровый с электропередачей. Тепловозы строил для СССР завод ЧКД-Соколово в Праге (Чешско-моравская Колбен-Данек).
<space=1em>На этапе поставки тепловозов ЧМЭ2 решили, что для поставки в СССР будут нужны шестиосные маневровые локомотивы. При проектировании на заводе ЧКД-Соколово использовали опыт постройки и эксплуатации трёх шестиосных тепловозов серии Т698.0 в 1958–1959 годы, проектировавшихся для Аргентины.
<space=1em>Проектировать тепловозы Т698.0 начали ещё в 1954 году. На них устанавливался дизельный двигатель мощностью 2 000 л.с., что для маневрового тепловоза было избыточно. Поэтому выбрали другой шестицилиндровый дизель от тепловозов ЧМЭ2 типа 6S310DR, на котором применили наддув и, как результат, получили увеличение мощности с 750 до 1 350 л.с.
<space=1em>Он получил обозначение ЧМЭ3 — чехословацкий маневровый с электропередачей, тип 3.

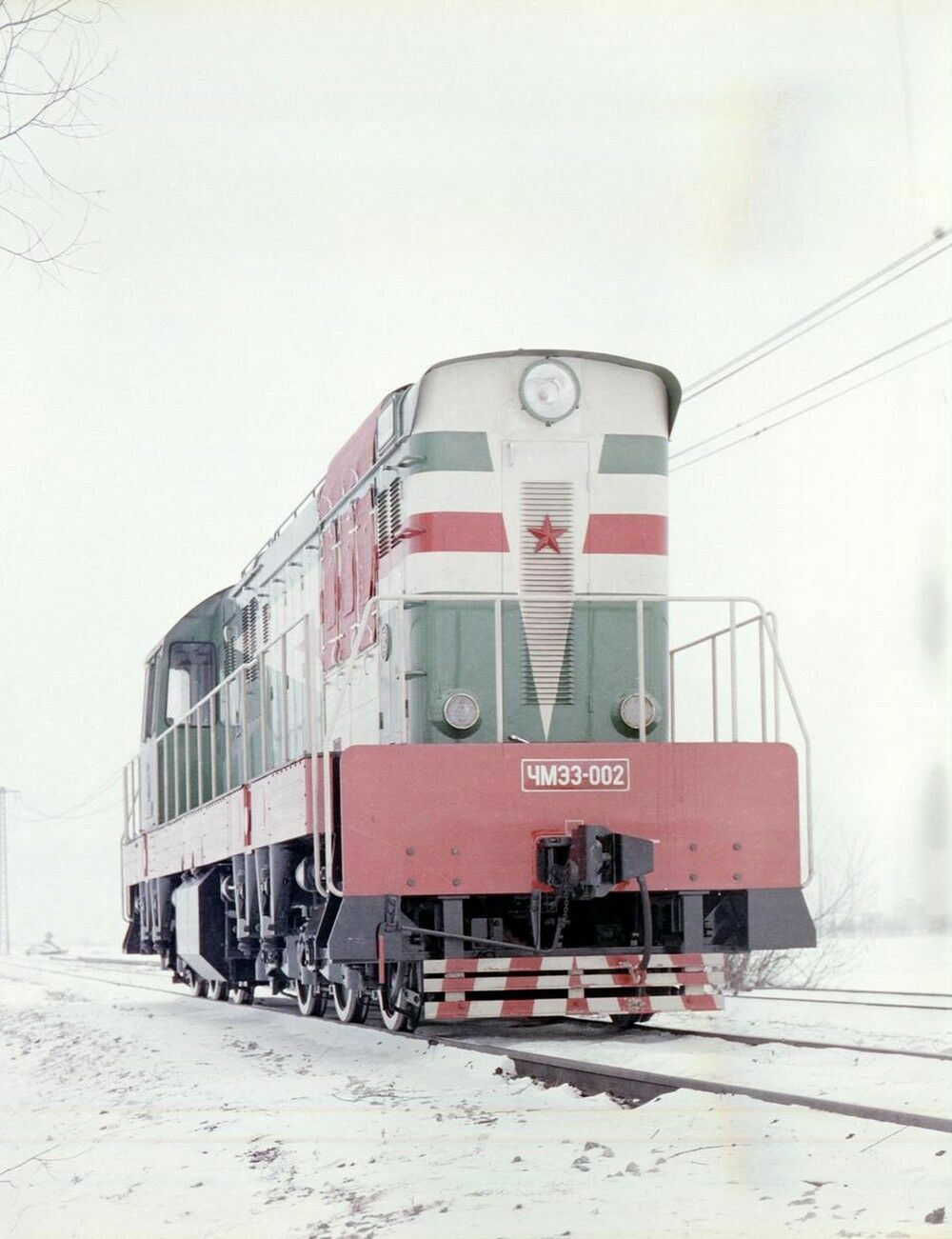

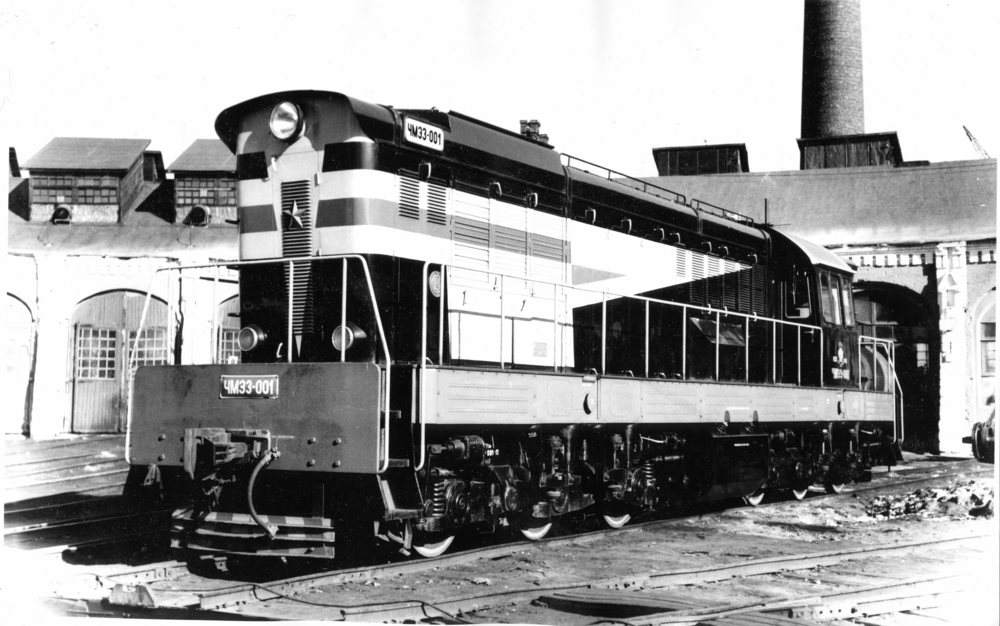

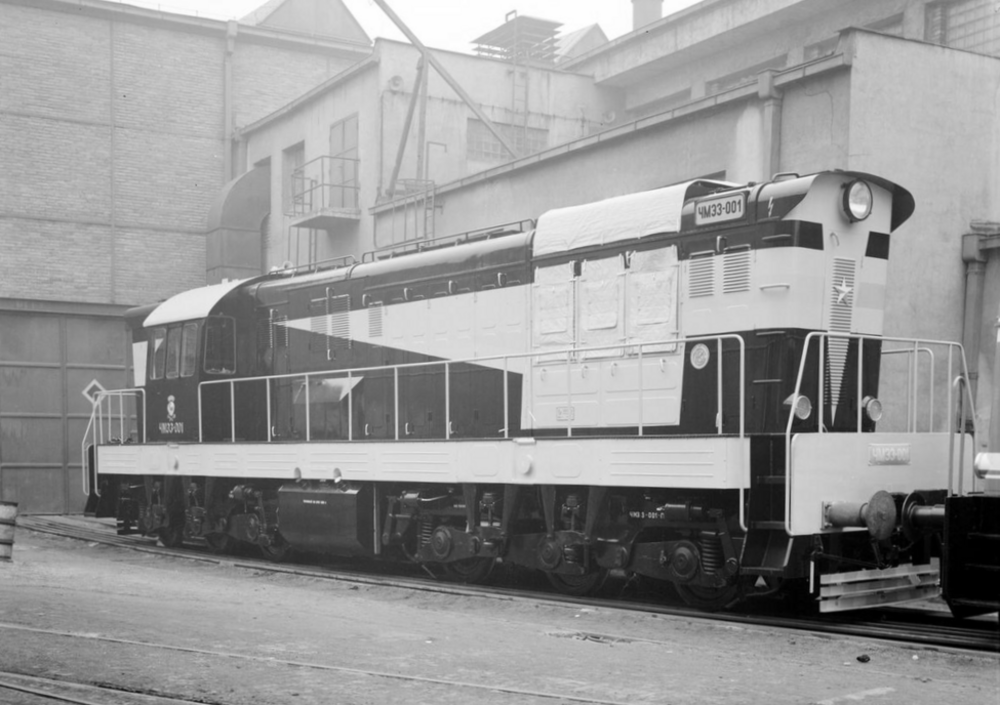

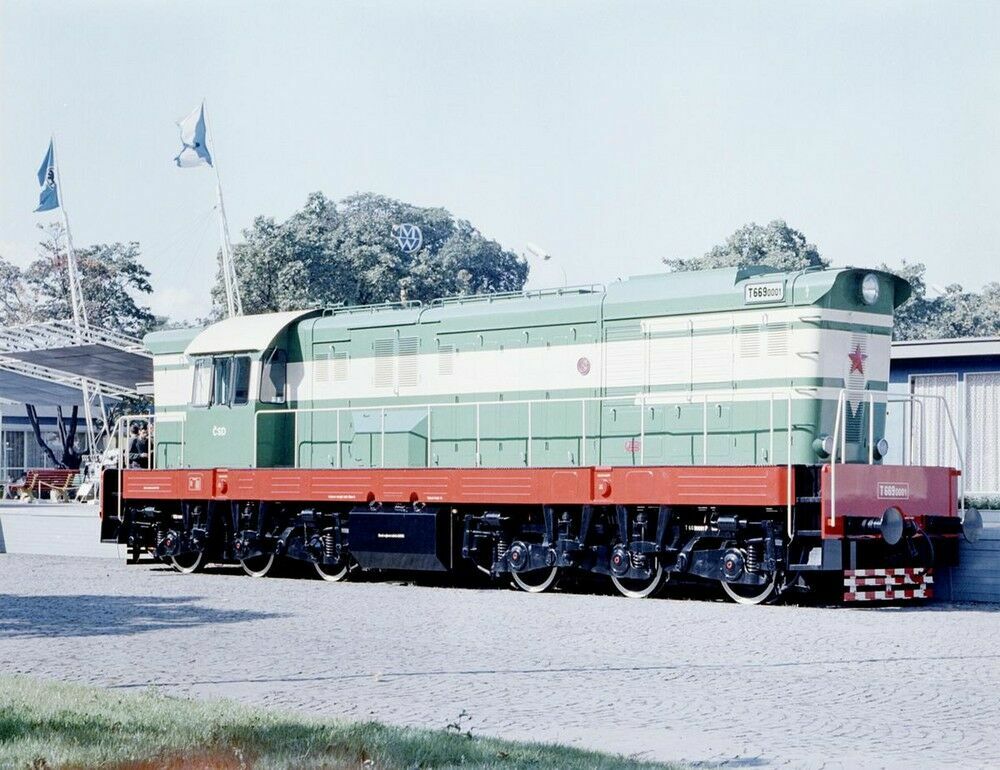

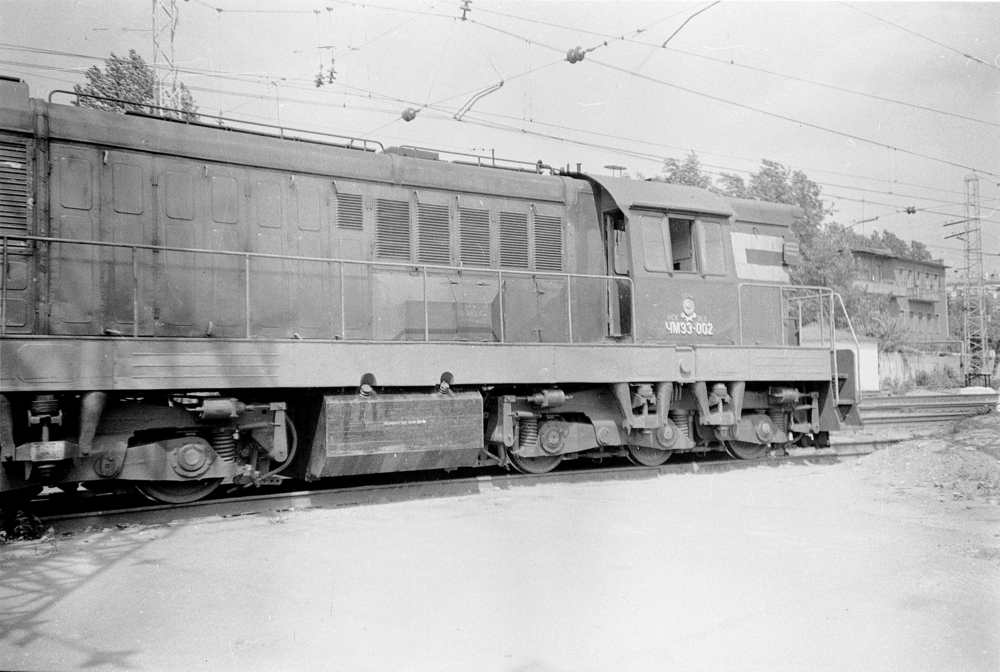

<space=1em>В конце 1963 года завод построил три тепловоза этого типа: ЧМЭ3-001 и ЧМЭ3-002 на колею 1 524 мм для Советского Союза, а Т669.0001 на колею 1 435 мм для Чехословакии.

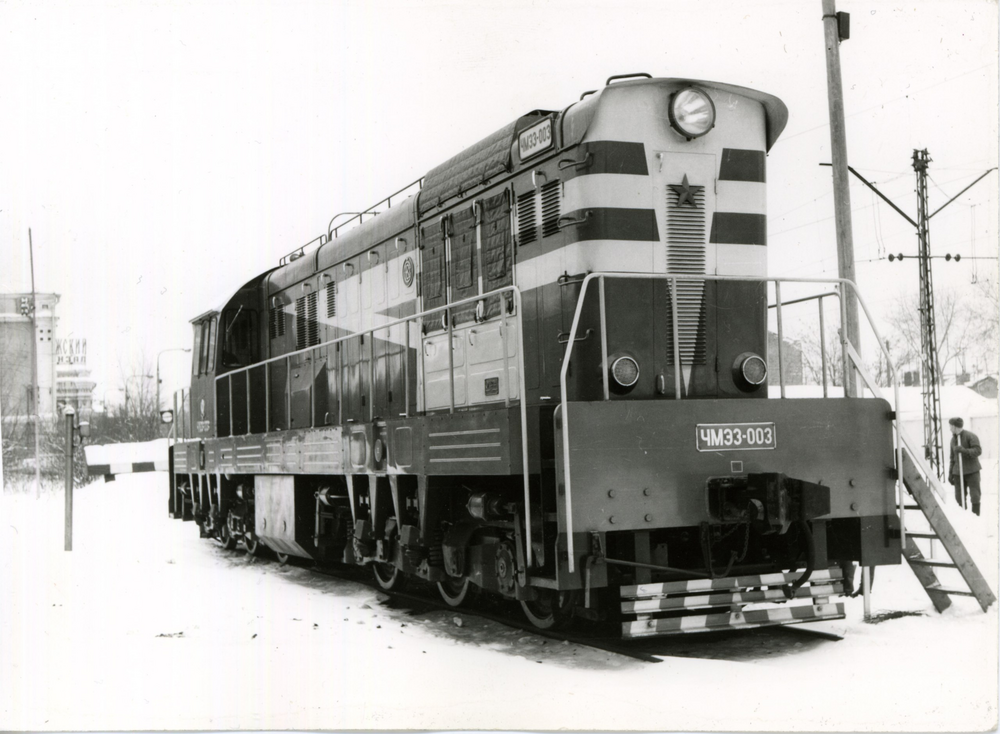

<space=1em>Испытания в СССР проводили сотрудники ВНИИЖТа (Всесоюзного научно-исследовательского института железнодорожного транспорта) и работники депо Люблино Московской железной дороги. По итогам испытаний в конструкцию внесли ряд предложений, которые учли при выпуске первой партии тепловозов № 003–012 в 1964 году. С 1965 года завод начал их выпускать серийно.
<space=1em>В первой половине 1970-х производство пошло полным ходом: выпускалось более 200 локомотивов в год.
<space=1em>Далее тепловоз проходил разные модернизации и получал новые обозначения: ЧМЭ3<sup>Т</sup> (с реостатным тормозом) и ЧМЭ3<sup>Э</sup> (с электронным управлением). Всего было построено 7 459 локомотивов этого типа для СССР и, после 1991 года, стран бывшего СССР. Последние два тепловоза ЧМЭ3<sup>Т</sup>-7458 и 7459 из партии, заказанной Украиной в 1995 году, смогли продать только в 2001 году. Это стало финалом 38-летней истории производства этого локомотива, предназначенного для тяжёлой маневровой и вывозной службы.
