Описание экспоната

Устройство водоснабжения Гидравлическая колонка

Система водоснабжения

Потребление воды во времена паровозов достигало колоссальных объемов. Запаса воды в тендере хватало у грузовых паровозов на 50–70 км пути, а у пассажирских — до 150 км.

Хозяйственное водоснабжение устраивали на станциях в 50 км друг от друга. В безводных районах воду привозили. Подача такого большого количества воды требовала специальных устройств для ее накопления и создания мощного напора с тем, чтобы ее набор не занимал более 8–20 минут.

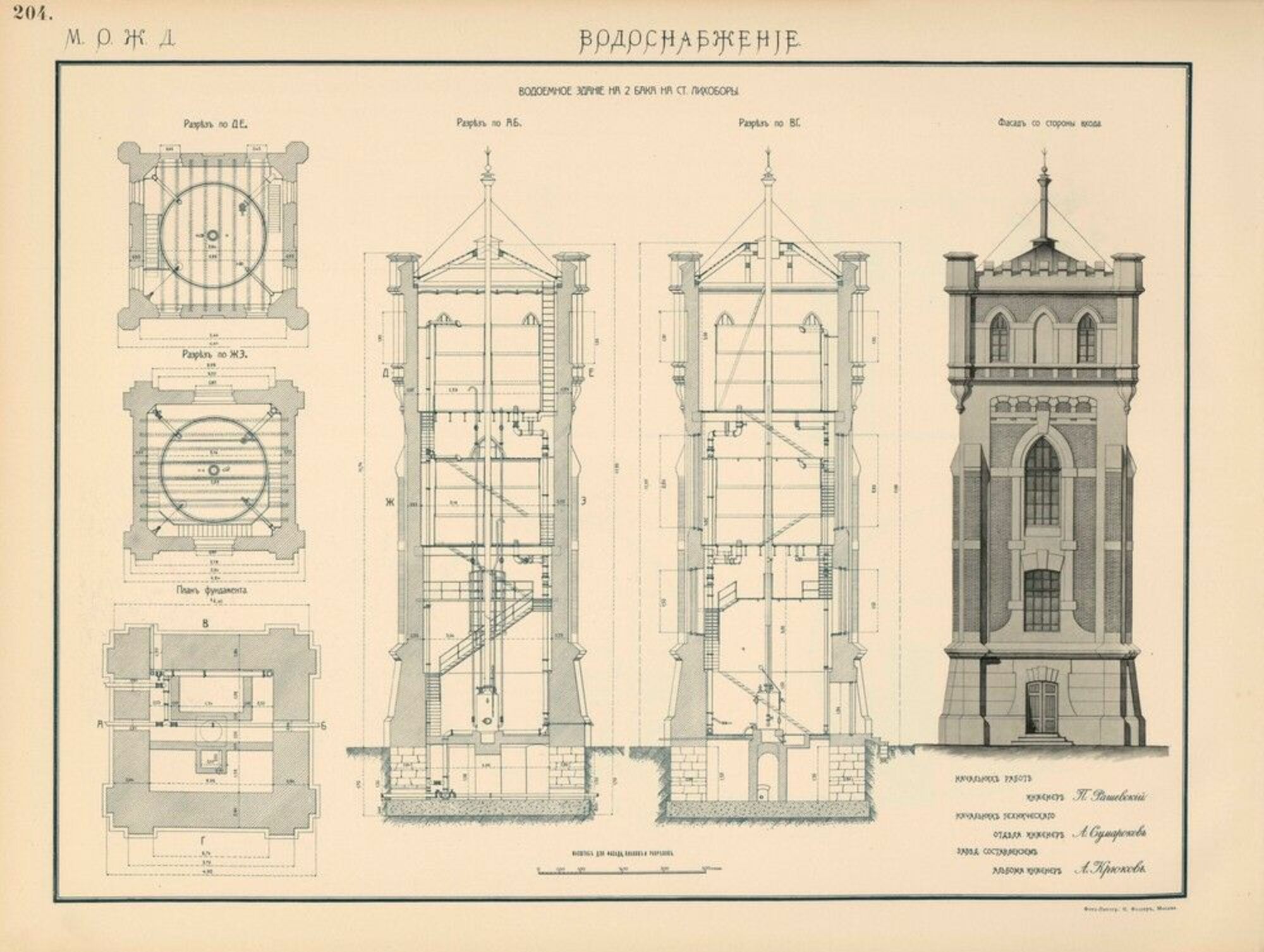

Такими устройствами служили водонапорные башни. Они имели кирпичный или каменный восьмиугольник в основании, на него устанавливался водосборный бак объёмом 60–75 м3.

Подача воды осуществлялась по напорным магистралям, уложенным под землей ниже границы промерзания грунта. Здесь же применялись различные колонки: разборные, пожарные, для поения лошадей, паровозные.

Гидроколонки по конструкции были двух типов: настенные и межпутевые. Настенные закреплялись на стенах водонапорных башен, которые стояли вдоль пути. Такие колонки имели раздаточные хоботы.

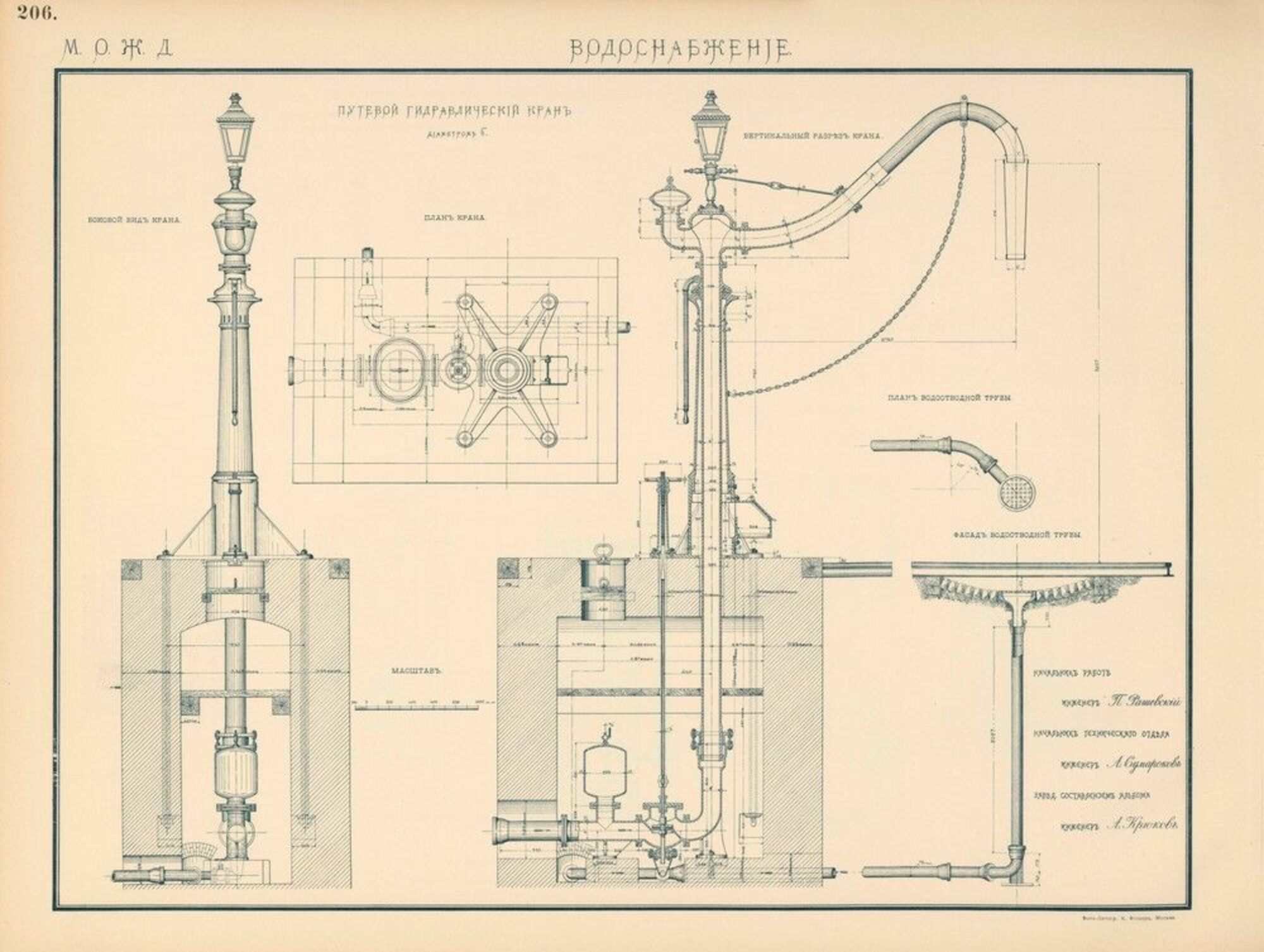

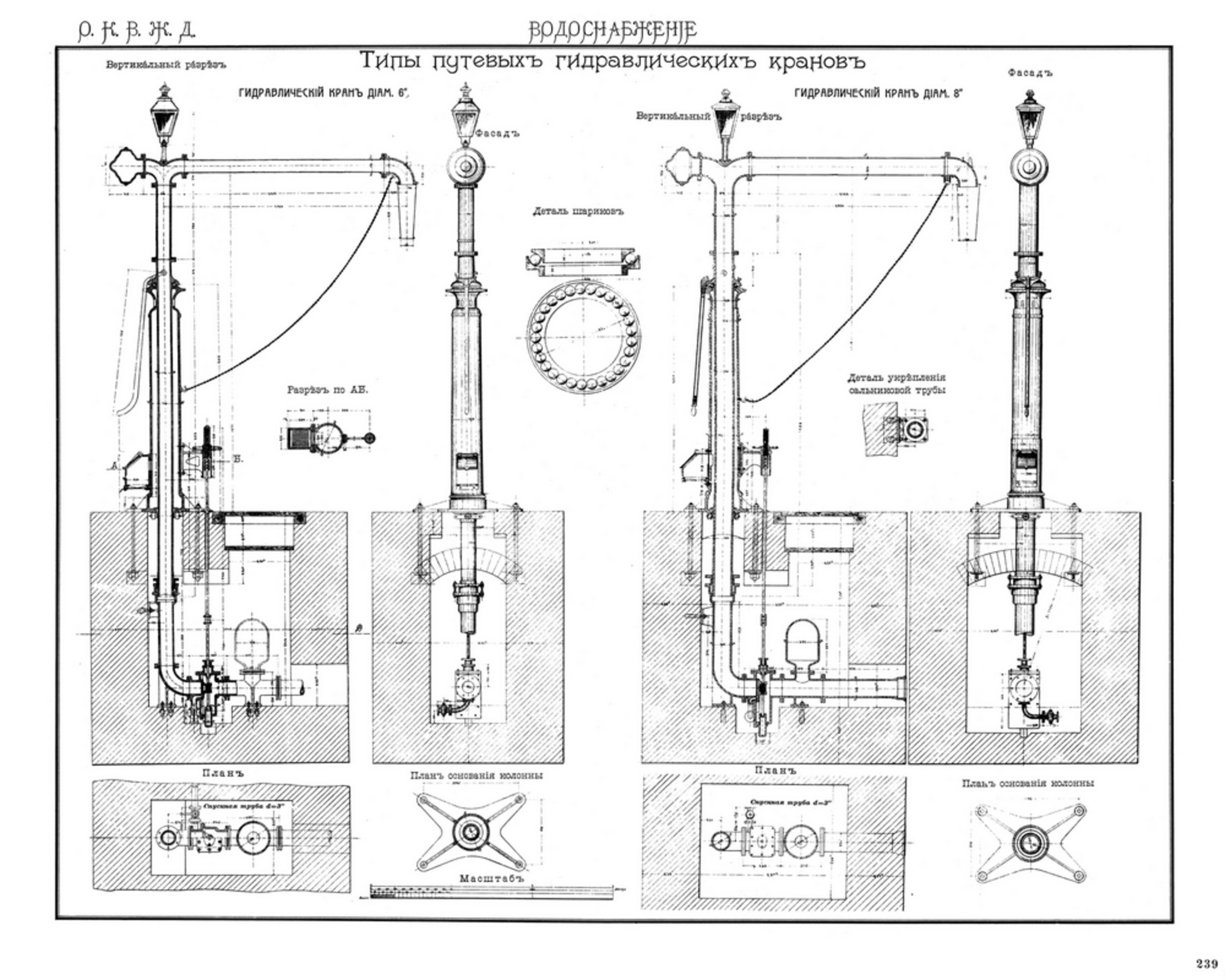

Путевые гидроколонки устанавливались в непосредственной близости от путей. Путевой кран состоял из вертикальной вращающейся чугунной трубы с горизонтальным наливным хоботом. На хобот завешивался струеуспокаивающий конус. Наливная труба устанавливалась на чугунный постамент. Наверху наливной трубы находился фонарь, в ночное время он сигнализировал ее положение относительно путей.

Конструкция крана предусматривала быстрое и полное удаление воды из вертикальной напорной трубы для предупреждения быстрого обмерзания. Дополнительно в зимнее время здесь устраивалась печь, тепло от которой поступало и в подземное пространство. Позже для набора воды стали применять специальные ускорительные устройства. Самый простой из них — это бак, установленный на гидроколонке, в который вода набиралась в момент между заправками паровозов.

В музее

Для подачи воды практически везде устанавливались насосные станции или водокачки. Для насосной станции строились специальные здания, которые иногда пристраивали к водонапорной башне.

В 2017 г. гидроколонка поступила в экспозицию Музея железных дорог России в Санкт-Петербурге.

Строительство железных дорог чаще всего начиналось на территориях, которые не были освоены в процессе хозяйственной деятельности. Там не было и шоссейных (грунтовых) дорог. Уже на фазе изысканий и трассировки новых линий искали источники водоснабжения для хозяйственных и бытовых целей. Создавали и искусственные водоёмы, воду в которых накапливали из естественных источников, а также во время таяния снегов и дождей. Вода была необходима в хозяйственных целях, прежде всего для паровозов, которые тогда были единственным типом локомотивов. Нужно было не только найти источник, но и выявить его производительность, а также определить качество самой воды, то есть можно ли использовать её в котлах паровозов и для бытовых целей.

Вода для питания котлов паровозов не должна была быть мутной и жёсткой, иметь веществ, разрушающих стенки котла. Жёсткой называют воду, которая содержит значительное количество растворённых минеральных примесей в виде углекислых, сернокислых и хлористых соединений кальция и магния. По наличию количества солей определяли ее жёсткость, и, в случае повышенной жёсткости, воду должны были подвергнуть специальной обработке с целью смягчения. А вода, которая шла на бытовые нужды, не должна была содержать вредных для человека веществ, болезнетворных бактерий, живых организмов. Также у неё не должно было быть запаха.

Подача такого большого количества воды требовала специальных устройств, которые бы её накапливали и создавали мощный напор. Набор воды не должен был занимать более 8–20 минут.

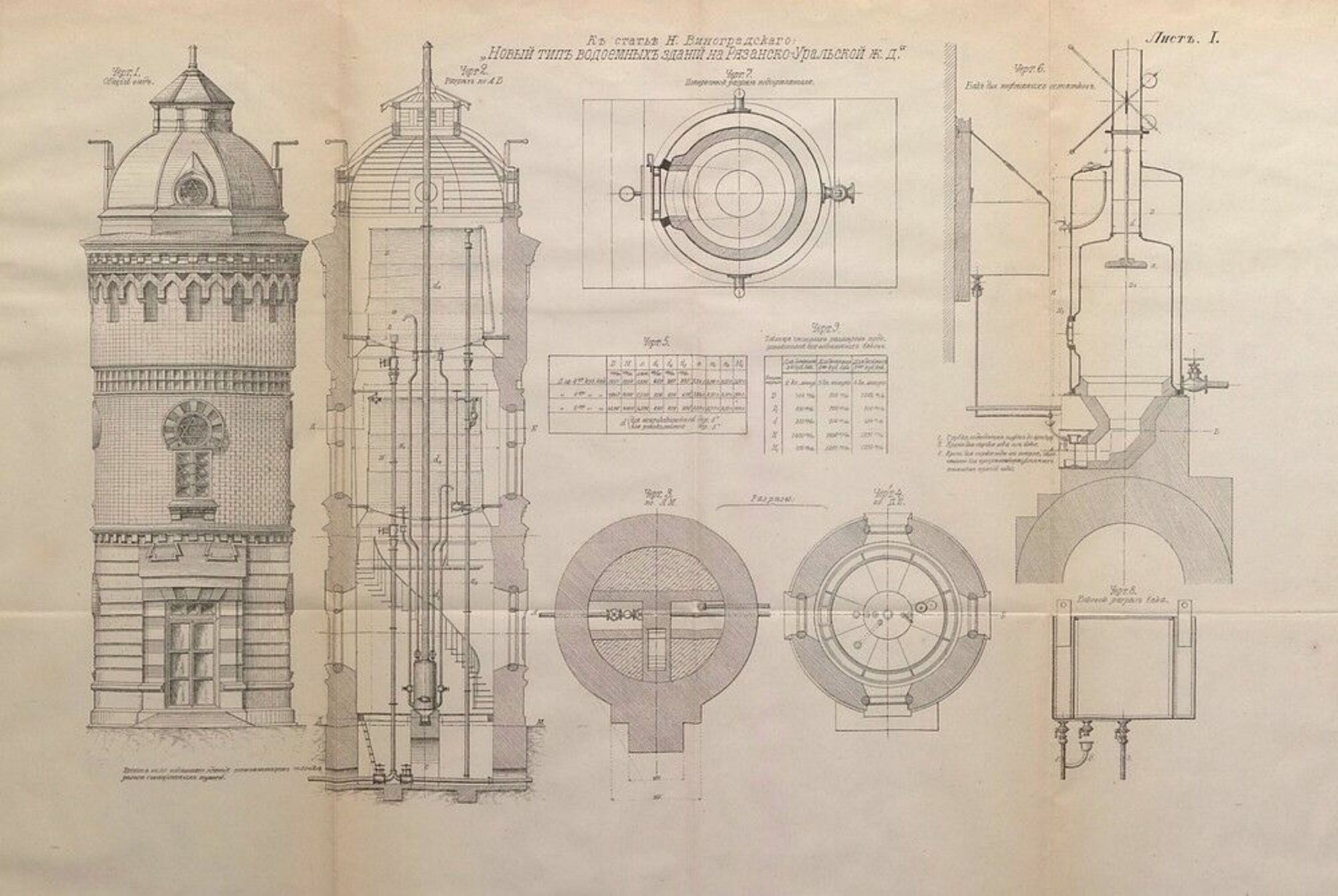

Основным накопителем и распределителем напорного водоснабжения служили водонапорные башни, которые применяли до этого в промышленном производстве.

Параметры

Технические
характеристики

Диаметр трубы, мм
200
Радиус обслуживания, мм
2 900
Высота подъёмной части от головки рельса до обреза сливного колена, мм
3 780
Глубина заложения колонки для северных районов, мм
3 250
Глубина заложения колонки для южных районов, мм
2 250
Вес, кг
1 820
Цена, руб.
300
Завод-изготовитель
Тихорецкий им. В. В. Воровского
Совнархоз
Краснодарский

Чертежи
и схемы

История

Хронология

  1. 1851 В 1851 году для правильного движения открыли Московско-Петербургскую железную дорогу. Водонапорные башни на ней устанавливали попарно рядом с главными путями, чтобы экономить время набора воды паровозами. Распределительные краны (гидроколонки) устанавливали прямо на стенах башен и представляли собой завешённую шарнирно трубу, которая могла поворачиваться в горизонтальной плоскости. Когда движение и количество используемых паровозов возросло, от этого отказались. Перешли к постройке башен недалеко от путей с разводной сетью от них.
  2. 1930-е гг. Водоснабжение при строительстве железных дорог, пожалуй, имело первую и ключевую роль. Паровозы потребляли огромное количество воды. Так, запас воды у паровозов в конце XIX века составлял 16 т при трёхосных тендерах, а при четырёхосных доходил до 23 т. К середине 1930-х годов появление таких мощных паровозов, как ФД и ИС, потребовало применение шестиосных тендеров, вмещающих до 50 т воды. Запаса воды в тендере хватало на 50–70 км пути у грузовых паровозов, а у пассажирских — до 150 км. Можно представить, насколько сложным и мощным должно было быть водоснабжение. Поэтому хозяйственное водоснабжение устраивали на станциях, которые в итоге и располагали на удалённости до 50 км друг от друга. В безводных районах вода была привозной. Иногда помимо запаса воды в тендере использовали воду в дополнительно прицепленной цистерне.
  3. 1936 Непосредственную подачу воды в тендер паровоза осуществляли гидроколонки, которые по конструкции были двух типов: настенные, описанные выше, и межпутевые (путевые). В экспозиции установлена гидроколонка образца 1936 года. В послевоенное время такие гидроколонки изготавливал Тихорецкий завод им. В. В. Воровского.
