Описание экспоната

Грузовой паровоз ЭР791 81

В годы Великой Отечественной войны паровозному хозяйству железных дорог Советского Союза нанесён большой ущерб. Часть паровозов уничтожена в ходе боевых действий, часть разрезана в металлолом оккупантами, ещё большее количество паровозов получило тяжёлые повреждения и подлежало исключению из инвентарного парка железных дорог. Кроме того, многие паровозы нуждались в серьёзном ремонте, что с учётом разрушенных паровозоремонтных заводов западной части СССР также являлось большой проблемой.

Во время войны основные советские паровозостроительные заводы оказались на оккупированной территории. Те, что были на востоке, выпустили в военные годы менее 100 новых паровозов.

Основные советские паровозостроительные заводы оказались на оккупированной территории и после освобождения нуждались в длительном восстановлении для выхода на довоенные мощности по постройке локомотивов. Заводы, находившиеся на востоке страны, и Коломенский машиностроительный в период 1942–1945 гг. поставили на железные дороги СССР менее 100 новых паровозов.

Импортные машины

Серьёзным подспорьем для паровозного хозяйства СССР стала поставка в годы войны и первые послевоенные годы около 2200 паровозов ША, ЕА и ЕМ из США и поступление на дороги трофейных и полученных по репарациям немецких паровозов серии 52 (с 1951 г. — серия ТЭ). Однако и этих машин не хватало для удовлетворения потребности железных дорог в новых локомотивах.

Вариант ЭР, разработанный в 1943 г. на Коломенском заводе, заказали в Румынии, Венгрии, Польше и Чехословакии.

В результате было принято решение заказать новые паровозы в Румынии, Венгрии, Польше и Чехословакии. В условиях военных действий хорошо себя зарекомендовали паровозы серии Э — простые и лёгкие машины средней мощности. Учитывая это, а также ослабленное путевое хозяйство, выбор пал на вариант ЭР, разработанный в 1943 г. на Коломенском заводе. По этим чертежам построены паровозы ЭР750 02 и 03.

Новые локомотивы должны были строиться как в качестве компенсации ущерба, нанесённого СССР бывшими союзниками Германии, так и по торговым соглашениям. Часть паровозов поставлена в качестве репараций.

Первый паровоз ЭР760 01 построен в Румынии в 1946 г. С 1947 г. к строительству приступил венгерский «МАВАГ» (MAVAG), а с 1949 г. — заводы в Чехословакии и Польше. Всего с 1946 по 1957 г. на заводах этих стран для СССР построено 2920 паровозов серии ЭР, из них в Румынии — 316, в Венгрии — 1345 (ещё пять построено для работы на участке венгерских железных дорог с колеёй 1524 мм), в Чехословакии — 360 и в Польше — 899.

Изначально импортные паровозы ЭР по своим характеристикам не отличались от коломенских ЭР образца 1943 г. С 1949 г. чешские и польские, а с 1951 г. и румынские и венгерские получили более мощный 40-трубный пароперегреватель, что привело к улучшению их экономичности и тяговых характеристик. При проведении в 1957 г. на Экспериментальном кольце ВНИИЖТ на станции Щербинка испытаний построенного в 1955 г. ЭР792 09 выявлено, по сравнению с испытанным там же в 1941 г. ЭМ716 55 постройки 1931 г., увеличение максимальной мощности с 1450 до 1670 л. с. и КПД с 6,9 % до 7,4 %.

После постройки паровозы ЭР на специальных транспортных скатах колеи 1435 мм отправлялись с заводов-изготовителей до пограничных советских станций, где под них подкатывались колёсные пары колеи 1524 мм. После испытаний на широкой колее они отправлялись на дороги приписки.

В эксплуатации

При поступлении с заводов на пути железных дорог СССР многие новые локомотивы ЭР не поступали в эксплуатацию, а направлялись на базы запаса холодных паровозов, где находились в запасе МПС, содержавшемся на случай возникновения военных действий. Там они раз в несколько лет проходили обкатки и переконсервацию и находились непосредственно в распоряжении МПС. Послевоенные паровозы ЭР поступали практически на все железные дороги СССР от Прибалтики до Дальнего Востока. В дальнейшем подавляющее их большинство оказалось в приписке железных дорог европейской части страны.

Многие новые локомотивы ЭР при поступлении с заводов не эксплуатировались, а направлялись на базы запаса на случай войны.

Кроме железнодорожных путей общего пользования, часть новых паровозов ЭР заграничной постройки поступала на подъездные пути крупных промышленных предприятий. В первую очередь это были венгерские постройки выпуска конца 1955 — середины 1956 г. и польские конца 1955–1957 г. Также на пути промышленности, вероятно, поступило небольшое число румынских паровозов, построенных в 1948–1949 гг. Локомотивы ЭР работали в угледобывающей промышленности, на предприятиях чёрной и цветной металлургии.

Некоторые из этих паровозов после работы на промышленных предприятиях переданы на пути железных дорог МПС. В свою очередь, начиная с 1960-х гг. послевоенные ЭР передавались с путей МПС на пути промышленных предприятий, однако количество переданных паровозов было невелико, поскольку МПС предпочитало сохранять в своём парке эти относительно новые машины.

На покой

Послевоенным локомотивам ЭР было уготовано завершить эпоху паровой тяги на железных дорогах СССР. К 1970 г. роль паровозов в общем объёме перевозок железных дорог уже практически незаметна, они осуществляли около 3,5 % грузооборота. Число участков, обслуживаемых паровой тягой, с каждым годом сокращалось. К концу 1970-х гг. на всех сколько-нибудь значимых линиях уже эксплуатировались тепловозы и электровозы.

К 1970 г. роль паровозов в общем объёме перевозок железных дорог уже практически незаметна, они осуществляли около 3,5 % грузооборота.

К 1980 г. на всей сети железных дорог протяжённость линий, обслуживаемых паровозами, составляла около 800 км. Многие из этих участков обслуживались послевоенными паровозами ЭР: Окуловка — Неболчи, Будогощь — Тихвин, Хвойная — Будогощь и некоторые другие. Постепенно и на этих участках паровозы заменены тепловозами. Последним участком в СССР, где паровозы использовались в поездной работе, стал Янисъярви — Питкяранта — Олонец Октябрьской железной дороги. Послевоенные ЭР эксплуатировались там до весны 1986 г.

Ещё 10–15 лет паровозы ЭР прослужили на хозяйственной и вспомогательной работе: мыли вагоны, давали пар в качестве передвижных котельных, а иногда и осуществляли маневровые работы. Работа ЭР на промышленных предприятиях завершилась в основном к середине 1980-х гг.

В настоящее время послевоенные паровозы серии ЭР имеются практически во всех железнодорожных музеях постсоветского пространства, несколько десятков установлено на постаменты. Небольшое количество находится в работоспособном состоянии и используется для вождения ретропоездов и участия в различных праздничных мероприятиях.

Музейный экспонат

Паровоз ЭР791 81 построен в 1955 г. на заводе им. И.В.Сталина в Познани (Польская Народная Республика). Тендер построен заводом «Пафаваг» (Pafawag) во Вроцлаве. Заводской номер паровоза — 2216.

После постройки, в августе 1955 г., паровоз поступил на Октябрьскую железную дорогу. В дальнейшем работал на Белорусской и Октябрьской железных дорогах в депо Ленинград-Финляндский, Жлобин и Сонково. Эксплуатировался до 1966 г. За время эксплуатации общий пробег составил 823 002 км. После окончания эксплуатации паровоз хранился на базе запаса Гатчина.

В 2012 г. по распоряжению ОАО «РЖД» паровоз передан Центральному музею Октябрьской железной дороги для хранения в фондах музея.

По инициативе старшего вице-президента ОАО «РЖД» В.А.Гапановича принято решение изготовить на базе одного из паровозов серии ЭР послевоенной постройки макет в разрезе для демонстрации на выставках, проводимых ОАО «РЖД». Для этого выбран паровоз ЭР791 81.

Из паровоза ЭР791 81 изготовили разрезной макет для участия в выставках.

Разрезной макет паровоза изготовлен в июне — августе 2012 г. силами Экспериментального завода Октябрьской железной дороги и ООО «АРС-М». Он принимал участие в выставках, посвящённых 175-летию российских железных дорог (сентябрь 2012 г.) и 180-летию первого российского паровоза (август 2014 г.). Оба мероприятия проходили на Экспериментальном кольце ВНИИЖТ на станции Щербинка Московской железной дороги.

Параметры

Технические
характеристики

Завод
Им. Сталина в г. Познань (Польша)
Заводской номер
2216
Год
1955
Вес паровоза в рабочем состоянии без тендера, т
85,8
Вес паровоза в рабочем состоянии с тендером, т
150
Конструкционная скорость, км/ч
65
Максимальная мощность на ободе колеса, л. с.
1 500
Осевая формула
0–5–0
Общие данные
Порожний вес паровоза, т
75
Сцепной вес паровоза, т
85,8
Тип тендера
Четырёхосный
Полная колёсная база паровоза с тендером, мм
17 226
Длина паровоза с тендером по буферам, мм
21 943
Диаметр движущих колёс, мм
1 320
Наименьший радиус проходимой кривой, м
63
Котёл
Давление пара, кг/см2
14
Тип топки
Бельпера
Площадь колосниковой решётки, м2
5,09
Полная испаряющая поверхность нагрева котла (водяная), м2
183,07
Поверхность нагрева пароперегревательных труб (газовая), м2
71,97
Число дымогарных труб, шт.
109
Диаметр дымогарных труб (наружный), мм
51
Число жаровых труб, шт.
40
Диаметр жаровых труб (наружный), мм
133
Тип пароперегревателя
Двухоборотный
Диаметр пароперегревательных труб (наружный), мм
35
Род отопления
Угольное, ручное
Машина и экипаж
Число цилиндров, шт.
2
Диаметр цилиндров, мм
650
Ход поршня, мм
700
Диаметр золотников, мм
250
Тип рамы
Листовая
Толщина рамы, мм
32
Система парораспределения
Вальсхарта
Тендер
Порожний вес, т
35
Вес с полным запасом воды и угля, т
82
Запас воды, м3
27
Запас угля, т
20
Тип тележек
Клёпаные
Подвешивание
Двойное рессорное

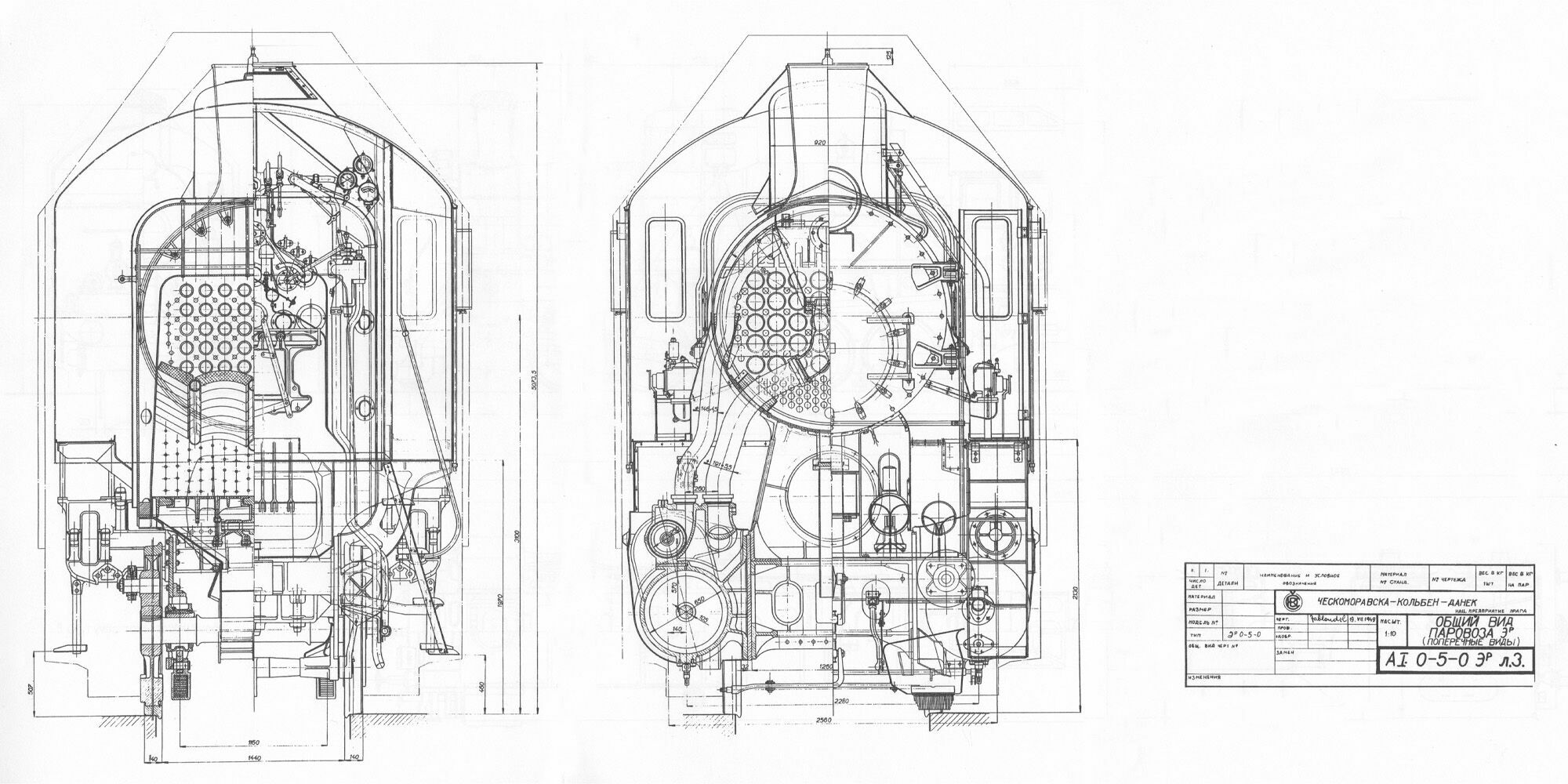

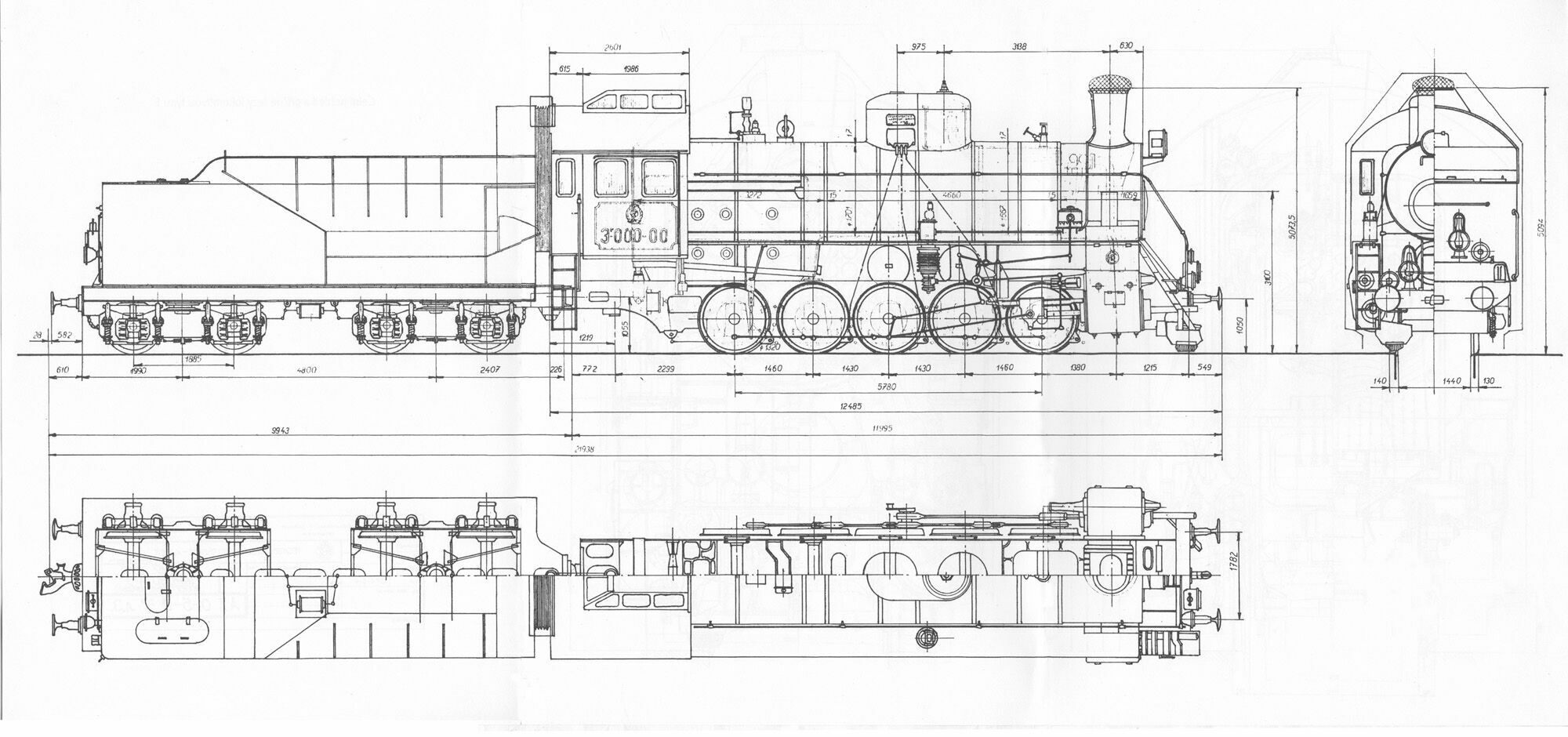

Чертежи
и схемы

История

Хронология

  1. 1943 На Коломенском заводе разработан проект паровозов серии ЭР — простых и лёгких машин средней мощности.
  2. 1946 Первый паровоз ЭР760 01 построен в Румынии.
  3. 1946–1957 Для СССР построено 2920 паровозов серии ЭР.
  4. 1947 Паровозы ЭР начали строить на заводе в Венгрии.
  5. 1949 Паровозы ЭР начали строить на заводах в Чехословакии и Польше.
  6. 1955 На заводе им. И.В. Сталина в Познани (Польша) построен товарный паровоз ЭР791 81.
  7. Август 1955 Товарный паровоз ЭР791 81 поступил на Октябрьскую железную дорогу.
  8. 1970-е Роль паровозов в общем объёме перевозок железных дорог была уже практически незаметна, они осуществляли около 3,5 % грузооборота.
  9. Конец 1970-х На всех сколько-нибудь значимых линиях уже эксплуатировались тепловозы и электровозы.
  10. Начало 1980-х На всей сети железных дорог протяжённость линий, обслуживаемых паровозами ЭР, составляла около 800 км.
  11. Середина 1980-х Работа паровозов ЭР на промышленных предприятиях завершилась.
  12. 2012 По распоряжению ОАО «РЖД» паровоз ЭР791 81 передан Центральному музею Октябрьской железной дороги для хранения в фондах музея.
  13. Июнь — август 2012 Разрезной макет паровоза ЭР791 81 изготовлен силами Экспериментального завода Октябрьской железной дороги и ООО «АРС-М».
