Описание экспоната

Железнодорожный кран ЕДК25-372

Конструкция экспоната

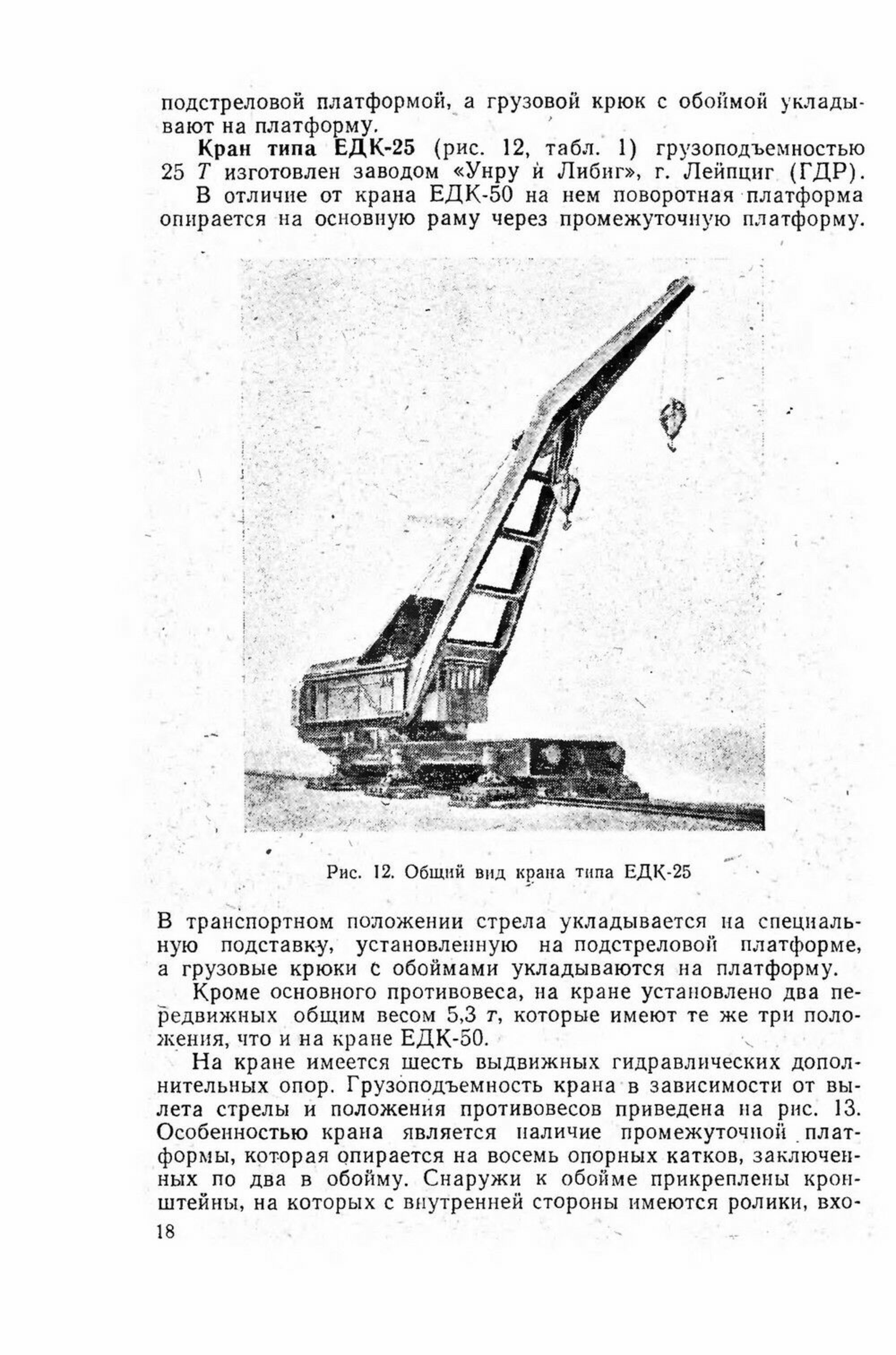

Кран состоит из нижней платформы сварной конструкции на двух трёхосных тележках с пневматическим и ручным тормозами. У каждой тележки одна ось оборудована редуктором с зубчатой передачей для передвижения крана собственным ходом. На раме установлены шесть гидравлических опор-аутригеров для стабилизации при работе на больших вылетах стрелы и большим грузом.

На нижней раме установлена промежуточная платформа, которая может перемещаться вдоль крана. На ней находится поворотная платформа с дизель-электрической установкой. С одной стороны на ней сделаны крепления для цельносварной стрелы с грузовым крюком, а с другой — откидная площадка для выдвижных противовесов. На кране установлено два передвижных противовеса общим весом 5,3 т, которые имеют три положения. В заднем крайнем положении кран может работать с аутригерами, в среднем — без них, а в крайнем переднем может транспортироваться.

Особенности крана

В конструкции использована промежуточная платформа, опирающаяся на восемь катков, заключённых по два в обойму. Снаружи к обойме прикреплены кронштейны. В них с внутренней стороны имеются ролики, входящие под полку главной балки нижней рамы и предохраняющие промежуточную платформу от опрокидывания. Поворотная часть передвигается по нижней раме на 8,9 м, что позволяет с одной установки крана обслужить площадку 41 × 32 м.

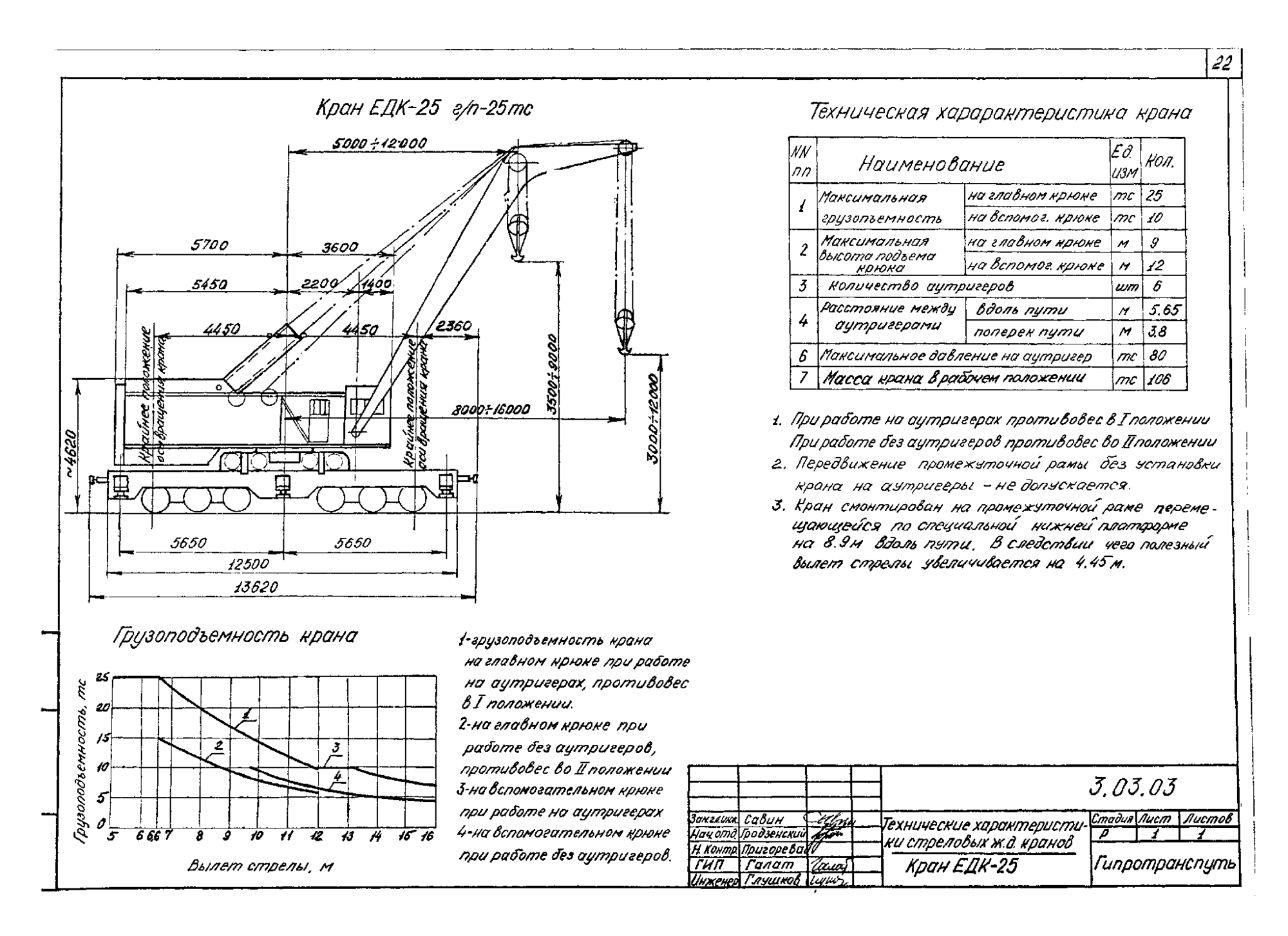

Грузоподъёмность зависит от вылета стрелы и положения противовесов. Максимальная — 25 т. На кране уставлен дизельный двигатель мощностью 100 л. с., приводящий в действие электрический генератор мощностью 48 кВт. Силовое напряжение трёхфазное, 380 В. Минимальный радиус проходимых кривых — 80 м, длина по буферам — 13 620 мм, вес крана в транспортном положении — 106 т. При транспортировке стрела укладывается на специальную поставку, установленную на подстреловой платформе, а крюки с обоймами помещаются на пол платформы.

Исторический контекст

Особенность крана ЕДК25 — наличие промежуточной платформы, на которой размещена поворотная часть со стрелой. У платформы есть возможность перемещаться вдоль основной рамы на 8,9 м. Это позволяет с одной установки крана обслужить площадку 41×32 м.

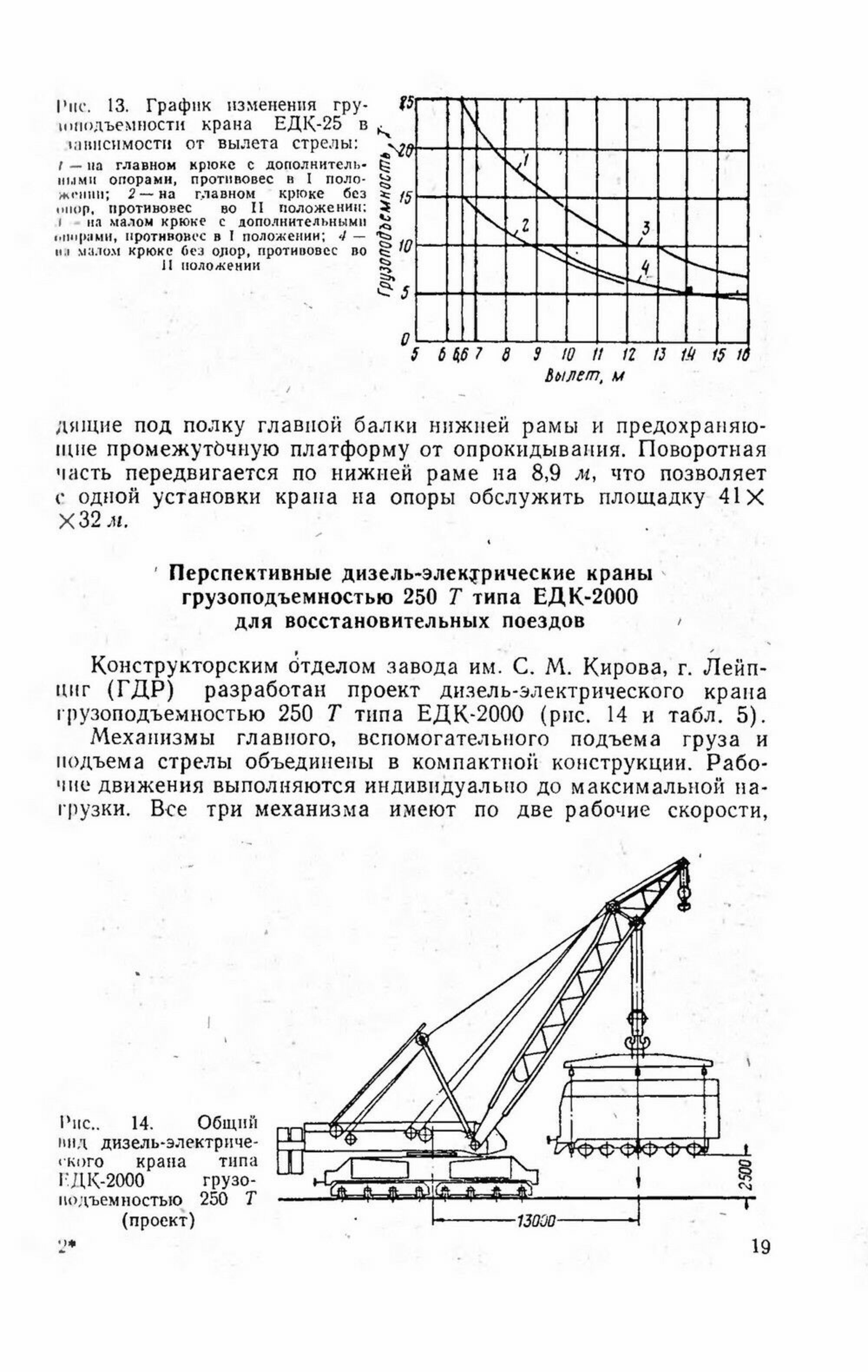

Грузоподъёмность крана зависит от вылета стрелы и положения противовесов. Максимальная грузоподъёмность — 25 т на главном крюке и 10 т на вспомогательном.
